检修方法
检修识别电路之前，应首先确保输入到识别电路的电视信号正常。当电视机的高中频电路、全电视信号处理电路、同步分离电路、AV/TV切换电路发生故障时，都会对全电视信号产生影响，造成同步信号畸变，致使识别信号产生电路不能产生正常的识别信号，因而发生类似识别电路故障的现象。因此，在检修识别电路前，一定要首先排除上述电路故障，确保输入到识别电路的电视信号正常。电视信号是否正常，可通过观察图像是否正常和进行AV/TV切换等方法，进行判断。
根据识别电路的工作原理，识别信号产生电路、识别信号传输电路、微处理器内部识别电路三个部分发生故障均会引起电台识别电路发生故障，造成识别结果错误，微处理器根据该错误结果控制所有的识别功能执行电路动作，产生静音、延时关机、蓝屏幕等多种故障现象；识别功能执行电路发生故障，只对该电路产生影响，单独产生无声、蓝背景、延时关机的故障，不会发生多种故障并存的现象。因此，只要微处理器依据识别电路开发的控制功能同时发生故障，或同时发生上述两个以上故障现象，即可判定是电台识别电路发生故障；如果单独发生无声、延时关机、蓝屏幕故障，则是该功能执行电路故障。
检修识别电路故障，除采用电压测量、电阻测量法以外，还可采用二分之一分割法进行检修，即从识别信号产生电路的输出端和微处理器识别信号的输入端进行检测和分割，确定故障范围。如果识别信号产生电路的输出端有正常的识别信号和电平，而微处理器识别信号的输入端无正常的识别信号或电平发生错误，故障在识别信号传输电路；如果微处理器识别信号的输入端有正常的识别信号和电平，故障在微处理器内部识别电路。
一、高低电平方式识别电路故障检修
对于采用高低电平方式识别电路的检修比较简单，通过测量识别信号产生电路的输出端和微处理器识别信号的输入端电平，即可判断故障范围。应急时可将微处理器的识别脚用上拉电阻直接外加高电平，迫使微处理器工作于有电台信号输入状态。
分析与检修：

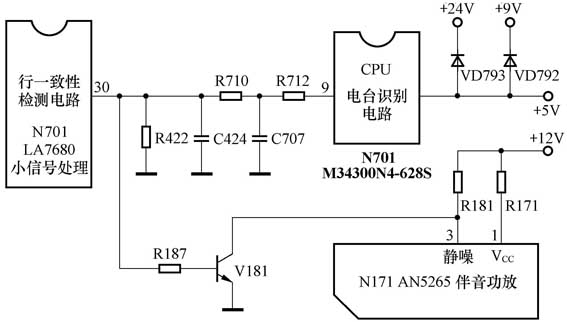

无伴音，10分钟后自动关机故障同时发生，判断故障在电台识别电路。该机采用三洋A3机芯，采用高低电平的方式进行识别，识别电路如图2所示。识别信号由小信号处理电路N101（LA7680）内部的行一致性检测电路产生，对行振荡信号和行同步信号进行检测，当两个信号同时输入并同步时，行一致性检测电路向微处理器识别脚输出高电平，微处理器据此判断有电视信号输入；当两个信号缺少一个或不同步时，行一致性检测电路向微处理器识别脚输出低电平，微处理器据此判断无电台信号输入。
该机的N101从30脚输出高低电平识别信号，经传输电路送往微处理器N701（M34300N4-628S）识别脚（9脚），并通过静音控制管V181加到伴音功放电路N171（AN5265）静音控制端（3脚）。测量伴音功放电路N171的3脚，电压为高电平11V，处于静音状态，正常时为低电平0.1V。测量静音控制管V181的基极电压为0V，向前检查与V181基极相连接的小信号处理电路N101的行一致性检测输出端30脚电压，也为低电平0.1V，正常时搜到电台信号时应变为高电平7.4V。采用二分之一分割法，断开N101的30脚外部电路，30脚电压恢复高电平，判断故障在30脚外部的传输电路。检查30脚外围传输电路，发现C424（0.056μF）两端电阻太小，怀疑C424漏电，更换C424后，故障排除。
由于N101的30脚外电路C424击穿，造成行一致性检测输出端识别电压始终为低电平，致使伴音静噪电路V181截止，进入静音状态，引起无伴音故障；另外，N101的30脚低电平还送入微处理器的电台识别脚（9脚），造成微处理器识别错误，错判为无电台信号，在延时10分钟后发出关机指令，进入待机状态，引起自动关机。
分析与检修：
根据无伴音与10分钟后关机的故障同时出现，判断故障在电台识别电路。该机电路与例1的电路相同，也为三洋单片电路，小信号处理电路也为N101（LA7680），微处理器为N701（M34300N4-628SP），采用高低电平的方式进行识别。正常有图像时LA7680的行一致性检测输出的30脚电压为7.2V，实测LA7680的30脚电压为2.0V。由于该电压低于正常值，送入微处理器的9脚后造成识别错误，微处理器误判无电台信号输入，造成延时10分钟后关机；LA7680的30脚电压还加到伴音功放电路N171（AN5265）的3脚，造成静音。采用二分之一分割法，断开N101的30脚外部电路，30脚电压仍不正常；检查识别信号形成电路N101输入的行逆程脉冲信号也正常，判断故障在LA7680的内部识别信号产生电路。由于LA7680价格较贵，而且只是内部识别电路损坏，采用应急的方法，将LA7680的30脚与外部电路断开，将外部电路用1kΩ上拉电阻接V\(_{CC}\)电源，为识别电路送入高电平，伴音出现，不再关机，故障排除。
例3：青岛SR5422彩电，有图像和字符显示，无伴音，自动搜索时不停台，图像一闪而过，约5分钟后自动关机。
分析与检修：

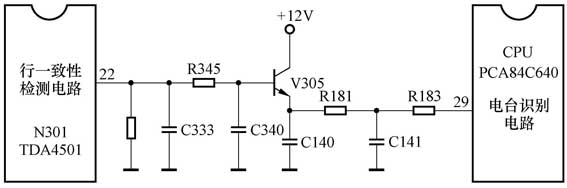

自动搜索时不停台，图像一闪而过，约5分钟后自动关机故障同时发生，判断故障在电台识别电路中。该机采用的是飞利浦小信号处理电路，N301（TDA4501）内部具有行一致性检测电路，见图3。N301检测结果以高低电平的方式从22脚输出，经过识别信号传输电路V305放大后，送入微处理器PCA84C640的29脚电台识别电路。采用二分之一分割法，测量N301的22脚电平有信号时为6.8V高电平，正常；测量微处理器的29脚电压，有信号时为2.50V，偏低，正常时为4.8V。判断故障在N301的22脚到微处理器的29脚之间的识别信号传输电路，经过检测，发现C141漏电。由于识别信号传输电路中的C141漏电，将微处理器29脚的识别电压拉低，造成微处理器误判为无图像信号，引起自动搜索不停台和进入伴音静音、无信号5分钟自动关机状态。更换C141 后，故障排除。
二、同步信号方式识别电路故障检修
对于采用同步信号识别的电路，最好借助示波器观察识别信号的波形，方能作出准确的判断。如果无示波器，也可采用电压、电阻测量的方法，配合二分之一分割法，确定故障范围。
例4：快乐HC2063彩电，无伴音，自动搜索时不停台，图像一闪而过。
分析与检修：
无伴音和自动搜索时不停台故障同时发生，判断故障在电台识别电路中。该机小信号处理电路IC201采用TA7698AP，微处理器IC101采用M50431-101SP，其识别电路如图4所示。同步分离后的同步信号，从IC201的36脚输出，一路送往场振荡电路，另一路通过识别信号传输电路送往微处理器IC101的识别信号输入端12脚。观察该机的图像同步良好，说明IC201的36脚输出的同步信号正常，故障在传输电路和微处理器识别电路中。测量微处理器IC101的12脚，电压为0V，用示波器观察12脚的同步信号很小，判断故障在传输电路中。对传输电路的电阻、电容、二极管进行检测，均未见异常。采用二分之一分割法，断开IC101的12脚，测量12脚的对地电阻，仅200Ω，由于断开后R022两端的同步信号也恢复了正常，判断是IC101的12脚内部电路发生短路漏电故障，造成识别信号短路。但考虑到IC101的12脚对地还有200Ω的电阻，并未彻底短路，如果增大识别信号的幅度，有可能恢复识别功能。笔者将R022接微处理器12脚的一端断开（图4中打×处），外接一个NPN三极管射极跟随器（如图中虚线框内所示）电路后，增大了识别信号，同时提高了传输电路带负载的能力，通电试机，识别电路恢复正常。
三、脉冲计数方式识别电路故障检修
对于采用同步信号脉冲个数计数的方式进行识别的电路，最好借助示波器和频率计协助维修，用示波器观察识别信号的波形，用频率计对同步信号的频率、微处理器晶振的频率进行计量，方能作出准确的判断。如果无示波器和频率计，也可采用电压、电阻测量和代换晶振的方法确定故障范围。
例5：长虹C2163彩电，图像正常，无伴音，数分钟后发生自动关机。
分析与检修：
图像正常，说明中高频通道和图像亮度、色度、扫描处理电路是正常的，无伴音，数分钟后自动关机同时发生，判断故障在电台识别电路。该机的微处理器TMP47C433采用脉冲计数法识别图像信号，将4MHz的时钟晶振分频产生1.02ms的基准信号，以此对识别端36脚输入的脉冲信号进行计数，图像信号正常时1.02ms内36脚将有16～24个脉冲，否则微处理器判定无图像，采取静音和延时关机措施。
检查微处理器的36脚识别信号输入端电压正常，用示波器观察36脚有正常的信号输入，说明识别信号产生和传输电路正常，故障在微处理器识别电路。考虑到当微处理器的晶振频率改变时，其图像识别基准信号发生改变，当基准信号增大到1.084ms或减小到0.96ms时，其对36脚输入的脉冲计数产生误差，计数将超出16～24个脉冲范围，微处理器就会误判无图像，执行静音控制。由于无频率计，用代换法试更换微处理器的4MHz晶振后，故障排除，伴音恢复正常。
四、总线识别电路故障检修
采用总线识别方式的电路，由于是通过总线系统进行识别信号传输的，而总线信号无法通过电压和波形的测量判断识别信号是否正常。检修时，应首先排除微处理器和总线系统的故障，然后对识别信号产生电路的同步信号、行逆程脉冲信号进行检查，对微处理器与识别电路有关的晶振电路进行检查。
例6：长虹D2983彩电，无伴音，自动搜索选台，图像一闪而过，节目号不变。
分析与检修：
无伴音和自动搜索故障同时存在，判断故障在电台识别电路中。该机小信号处理电路采用飞利浦TDA8843，微处理器为CHT0808，采用总线识别电路，其识别信号的形成在小信号处理电路TDA8843内部，识别结果通过总线系统传给微处理器CHT0808。考虑到识别系统在微处理器和总线控制系统，首先对微处理器的工作条件和总线控制系统进行检查，未见异常电压。考虑到晶振Z001（8MHz）的频率会影响到微处理器的搜索速度和识别电路的计数准确性，可能引起识别错误。用代换法试更换了一只8MHz的晶振后，自动搜索存台恢复正常，搜索后伴音也恢复正常，故障排除。
例7：长虹DT2000彩电，全自动搜索节目时，节目号不变。
分析与检修：
自动搜索电视信号时，若要节目锁定，屏幕上节目号递增，需要AFT鉴相信号和图像识别信号。该机自动搜索时节目号不变，说明与节目预置有关的AFT电压和图像识别信号不正常。该机采用总线识别方式，微处理器无AFT和识别引脚，而是通过总线信号进行传输，两路信号的产生均由N001的TV信号处理电路TDA9321内电路完成，其识别电路如图5所示。
TDA9321图像中频信号处理电路中的锁相环检测电路（PLL）检测出的误差信号除控制VCO工作状态外，还送往内逻辑判定电路，即AFC检测窗口电路AFW。在AFW内，计数器对TV视频信号主频率进行计数，计数结果通过逻辑电路转换成数据位信号AFA、AFB，并将两个信号的逻辑电平通过总线送往微处理器。微处理器对两个信号逻辑电平进行判定，输出两种控制信号：一种是通过微处理器内电路将识别结果转换成微调调谐数据信号，叠加到调谐数据信号上，通过总线信号控制高频调谐器振荡频率，其结果是微调IF信号频率，实现频率自动跟踪；另一种数据信号输往微处理器内置的节目号变化计数器，实现节目号的翻转递增，将节目锁定。另外，中频信号处理及视频检波有关参数还受总线数据的控制，这是本机与传统电路不一样的地方。
检修该故障时，首先进入维修调试状态，查看涉及中频信号处理及视频检波有关参数MAG（参考值： 3F）、MIF（参考值：20），经查设置正确，说明该故障与维修状态下I2C总线设置无关，故障在图像中频信号处理和识别信号产生电路TDA9321。这部分电路由TDA9321的2、3、4、6、7、8脚内外部电路组成。按遥控器或本机上微调键微调节目，屏幕上仍无图像，输入AV信号却一切正常，由此怀疑TDA9321中放及视频检波电路工作不正常。检查代换2、3、4、6、7、8脚外部元件时，发现代换7、8脚间外部元件C132后，故障现象消失。测量C132容量，发现其容量已严重变小。由于C132减小直接影响VCO振荡频率偏差，造成视频信号主频率计数错误，电台识别信号错误，引起搜索故障。更换C132后故障排除。
五、软件数据出错引起的识别电路故障检修
采用总线控制技术的电视机，其识别电路和图像处理电路工作状态，受微处理器控制。当微处理器控制系统有关识别和信号处理的软件数据出错时，一是引起识别信号方式错误，造成识别错误；二是引起小信号工作状态错误，工作失常，行不同步，造成识别错误。排除软件故障的方法是进入维修状态，对相关的错误数据进行纠正，即可排除识别故障。
例8：长虹T2981彩电，无伴音，自动搜索节目时，图像一闪而过，节目号不变。
分析与检修：
无伴音和自动搜索节目时不停台同时发生，判断故障在识别电路。该机是CN-7机芯，该机采用总线控制方式，识别信号在单片小信号处理电路NZ02（TB1227AN）内部产生，经外部传输电路送入微处理器NZ05（TMP87CM38N-3582）的38脚图像识别电路中，以高低电平的方式进行图像识别。采用二分之一分割法，测量NZ02的7脚，在有、无图像时，该脚电压变化不大，但检查NZ02的外电路未见异常，判断故障在NZ02内部识别信号产生电路，用代换法更换一个TB1227AN 故障仍未排除，使检修陷入了困境。后来考虑到该机采用总线控制方式，是否因软件设置数据发生改变，引起识别电路故障。经查阅该机相关总线调整资料，得知TB1227AN 的7脚有两种图像识别信号输出，且受微处理器软件功能的设置控制。当总线设置项目SYNC设置为LEVEL（电平方式）时，TB1227AN 的7脚输出电平方式的电台识别信号。当总线设置项目SYNC设置为PULSE（脉冲方式）时，TB1227AN 的7脚输出脉冲控制方式的电台识别信号。该机芯微处理器TMP87CM38N-3582的图像识别只能以电平的方式进行识别。进入维修状态，检查SYNC的数据，发现其数据为PULSE，虽然TB1227AN 的7脚送出了正常的脉冲识别信号，但与微处理器的识别要求不符合，微处理器不能正确识别。将SYNC的设置数据改为LEVEL电平方式后，与微处理器的识别要求相同，识别电路恢复正常，无伴音和搜索故障均恢复正常。
例9：长虹25N16彩电，无图无声，蓝背景。
分析与检修：
经观察，在进行自动选台搜索时，屏幕上出现不同步的图像，搜索结束后无图无声，出现蓝背景。为了看清楚图像现象，将B/B项目的蓝背景功能关掉，屏幕上出现不同步的图像但无伴音。怀疑是同步或图像处理电路发生故障，引起电台识别信号产生电路无法产生正确的识别信号，引起无图无声和蓝背景故障。检查小信号处理电路AN5095外围电路元件，未见异常，更换AN5095后故障依旧，说明故障不是由于AN5095引发的。该机采用总线控制技术，AN5095的工作状态受微处理器总线系统的控制，怀疑控制系统功能设置、调整项目的数据出错。进入维修调整状态，检查总线数据，发现模式1和模式2的数据不正确。将模式1恢复为04、模式2恢复为03后，退出维修状态，伴音和图像出现，电视机恢复正常。
文/孙德印
