在午休时来一个无关紧要的电话确实让人心烦，若关掉电话，又怕接不到重要电话误事。为了较好地解决这个问题，笔者设计了这个电话智能免扰器。

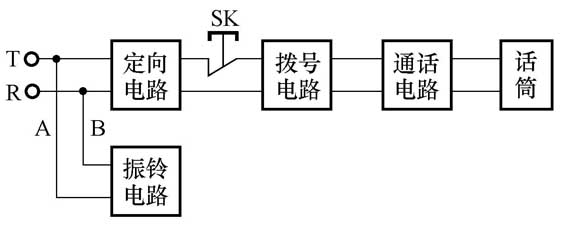

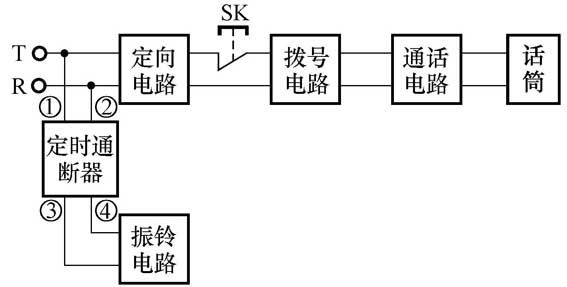

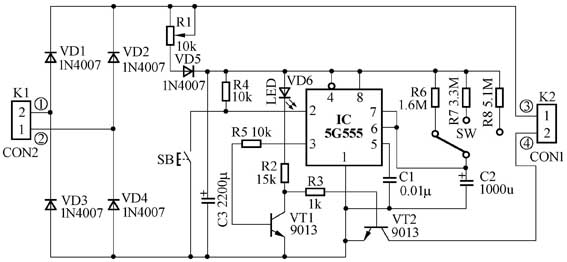

图1所示为普通话机的整机框图。将AB处断开，嵌入电话智能免扰器。改装后的整机框图如图2所示，图3为电话智能免扰器电路图。其中IC为5G555定时器。它和电阻R6、R7、R8及电容C2构成单稳态触发器。暂稳态持续时间分别为30、60、90分钟。VT1、VT2为硅晶体管9013（β>60）。其工作原理是，按一下SB按钮，定时器输出端3为高电平，VT1饱和导通，VT2截止，振铃电路断开。此后来电不振铃。若申请了来电显示功能，电话仍可来电显示。定时器根据开关SW的位置，经R6、R7或R8向电容C2充电。随着充电时间的延长，电容C2上的电压不断上升，当振铃电路断开时间达到30、60或90分钟时，电容C2两端电压被充至2/3电源电压（V\(_{CC}\)）。IC输出端3为低电平，使VT1截止，VT2饱和导通，振铃电路自动接通。电容C2迅速放电归零，为下次使用作准备，以保证下次定时的准确性。在此期间，若要打电话，提起话筒即可拨号。由于它在不振铃期间可进行来电显示，以后可对不振铃期间的来电进行查询复电，非常方便。
将智能免扰器嵌入话机，按电路参数安装，不需外加电源（而是用交换机馈电供电），稍加调试即可使用。当午休或不想让电话振铃时，选择开关SW的相应位置，按一下按钮SB即可在选择的时段内实现来电不振铃功能。定时时间过后话机自动恢复正常。改装后的话机使用方法与普通话机无异。经一年的试用证明它性能稳定，工作可靠，使用方便，特别适合于午休怕打扰的人们。
另外，也可将此免扰器安装在一个小盒内，串接在电话线路中，同样能收到定时通断的效果。
文/宋德杰
