一、电路特点
（1） 具有200年日历、星期和时间。
（2）可设置任意时刻定闹。
（3）可遥控多种品牌电视机的音量、频道转换、声音开关和关机。
（4）本遥控手表在遥控电视机时，应将红外线发射窗对准电视机的接收器，其偏差允许30°。在正常情况下，遥控距离为3～5m。
（5）本遥控手表电源使用CR2032纽扣电池，工作电压为3V。当表面数字显示不清晰，或者遥控距离太近时，请更换同型号电池。
二、电路原理

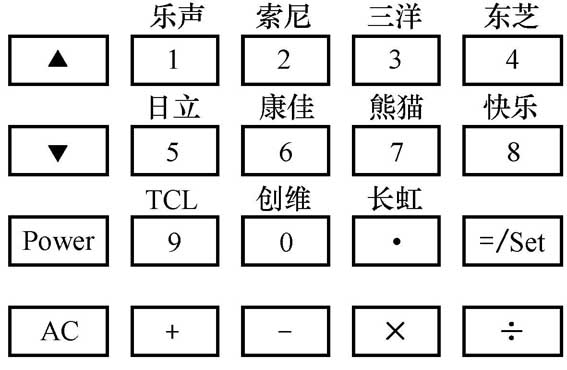

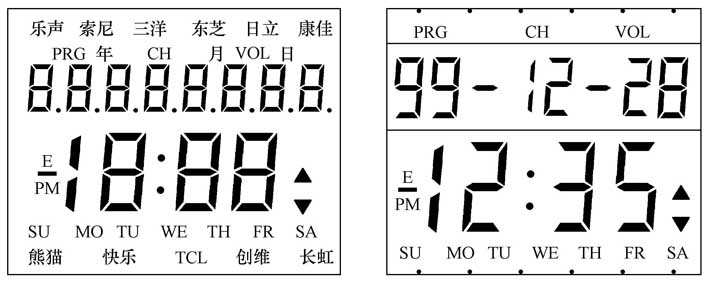

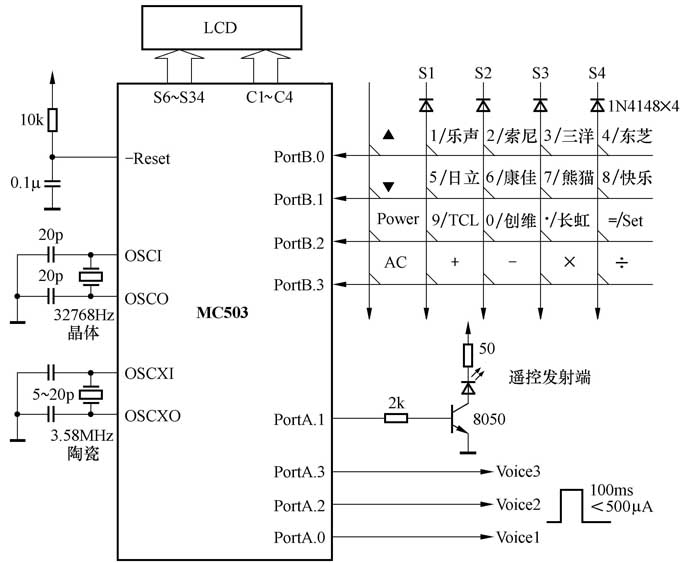

图1是多功能红外遥控手表电路原理图。它由MC503型8位Mask单片机作为电路核心器件，外部配置4×4扫描矩阵键盘（见图2）、LCD液晶显示器（见图3）、红外线发射电路以及32.768kHz和3.58MHz双时钟晶体等元器件。MC503型单片机具有日历、时钟、红外线编码发射三种软件、硬件功能模块。该电路平时工作于时钟状态，当按键查看日历、星期时，单片机中的CPU立即发出指令，中断时钟功能模块工作，同时启动日历功能模块。同理，当按键遥控电视机时，CPU立即中断正处于工作状态的功能模块，启动红外线发射功能模块，电路开始执行遥控指令。由于单片机的存储器ROM中，储存了多种品牌电视机的红外遥控代码，所以就能完成对多种电视机的音量、频道转换、声音开关和关机等功能的遥控。当停止按键超过6秒钟时，自动回到时钟工作状态。该电路还设置了三个语音接口和音频输出口，只要配置相关的语音电路，就能实现红外遥控手表“会说话”的功能。图4是两款多功能红外遥控手表的外观示意图。
三、日历、时间调整
按3，当显示TM时再按2，小时开始闪动，按4或5调整小时，出现PM符号表示下午，当再按2时，分闪动，同样用4、5调整分。年、月、日都用此方式调整。星期为自动跟踪，无须调整。当日历、时间调整完毕，按3回到正常走时状态（无任何调整，10分钟后也会恢复正常）。
四、定闹设置
按3，当显示ALM时，按2时闪动，用4、5键设置定闹时间，当出现PM则表示下午，按2，分闪动，用4、5键调整分，设定好闹钟时、分后，按2锁定，按5显示“：）））”符号，表示闹铃开启，按4“：）））”消失，则取消闹铃。
五、电视机代码设置
各种品牌电视机，代码是不一样的，但也有部分相同，例如：代码为18的创维电视机就和TCL、飞利浦相同。如果您的电视机没有列入附表，或者与附表所列的不同，您可以从01～20试测。在正常走时状态下，按2，显示屏出现TV符号，按3显示PRG，用5来改变代码，每改变一次后按1看能否开/关您的电视机，如果可以，说明当前的代码是您的电视机遥控代码（该表对所设定的代码具有记忆功能）。
遥控手表调整方法见图5。
文/王南阳
