随着计算机日益普及，电脑正在进入普通百姓的家庭，随之而来的电脑主机维修问题（尤其是主板）也就出现在广大维修人员和电子爱好者面前，本人将维修主板的一些实践经验写出来，愿与读者共同探讨，以抛砖引玉。
在电脑主板的故障中，电源故障占有很大比例。当主机电源损坏或交流成分较大时，往往导致主板损坏。如果在恶劣的环境中使用电脑，如工地、网吧等，其主板上大都会布满了尘土，严重的可将元件覆盖，影响元件的散热，而且环境潮湿可使主板绝缘下降或元件管脚锈蚀，也可造成电源的损坏。本文为您介绍关于电脑主板电源部分的维修知识。
主板电源电路组成

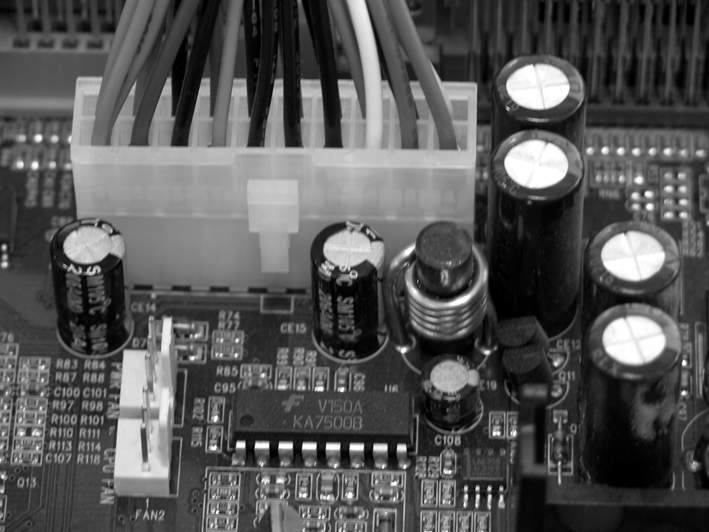

主板的电源部分一般位于CPU插座附近，这部分元件体积较大，滤波电容有几个乃至十几个之多，滤波电感一般为两个以上，场效应管为低压大电流管，数量根据电路设计而略有不同，工作时有温升，工艺好的主板元件排列有序，比较美观。电源控制部分的作用是对来自主机箱的几组电源进行滤波、稳压、分流和控制等。主板上有一个20针的插排，与主机电源（ATX结构）20孔插排对应插入（见图1），按颜色区分：红色为+5V，黄色为+12V，白色为-5V，蓝色为-12V，橙色为+3.3V，紫色为+5VSB，绿色为主机ATX电源控制端（POWER ON/OFF），灰色为+5V（P.G信号）。主机ATX电源的特点是：控制端（绿线）为低电平时，电源启动，输出各组电压；控制端（绿线）为高电平时（约5V时），电源停止工作，呈待机状态，此时只有一组+5VSB输出，向主板开机电路供电。
主板电源控制部分由以下电路组成：

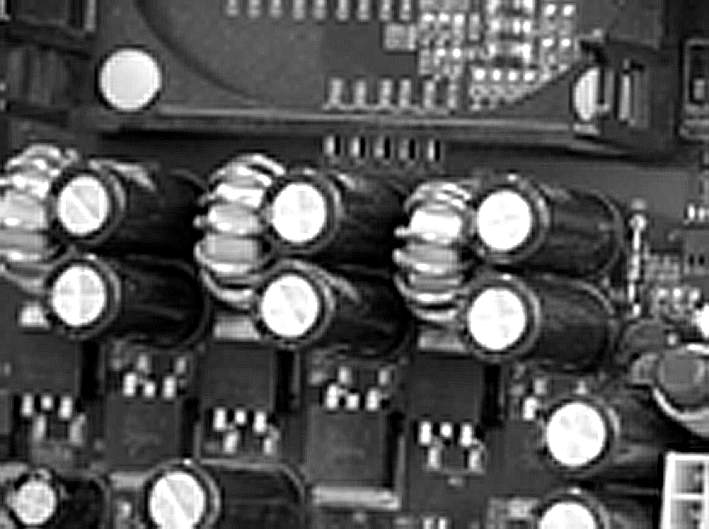

滤波电路： 由电容和电感组成滤波电路，见图2。

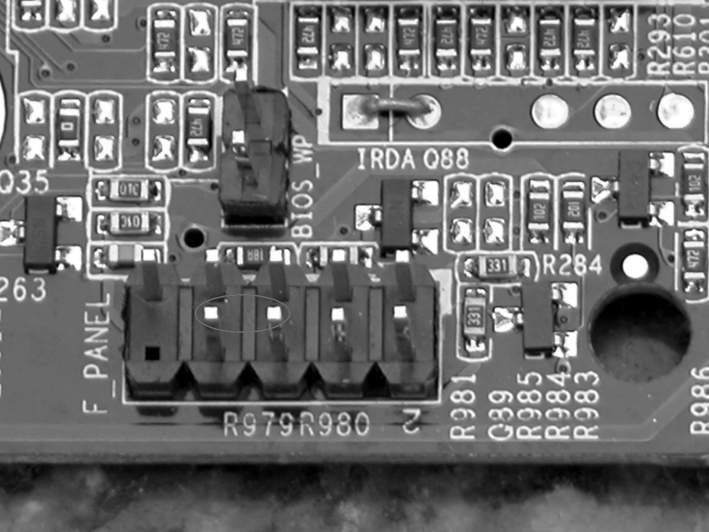

主板触发供电电路： 一部分在南桥内集成了控制电路，当按下电源开关（电源开关插针见图3）后，南桥电源控制电路被触发，输出低电平，将ATX电源控制端（POWER ON/OFF）绿色端电平拉低，使ATX电源启动，向主板供电；一部分为“芯片+晶体管”或单个芯片组成开机电路，其特点是：经电源开关触发，通过控制电路，使ATX电源绿线端电位降低并保持，启动ATX电源向主板供电。
稳压电路： 经稳压调整为几组低电压给CPU等电路供电。
主板电源的维修方法
首先应对出现故障的主板进行外观检查，观察待修的板子表面是否有外伤，有无人为造成的挫伤、划伤，芯片表面是否开裂，有无焦糊的痕迹，各大功率元件有无虚焊，主板上的铜箔是否烧断等。具体电路的检修方法如下：

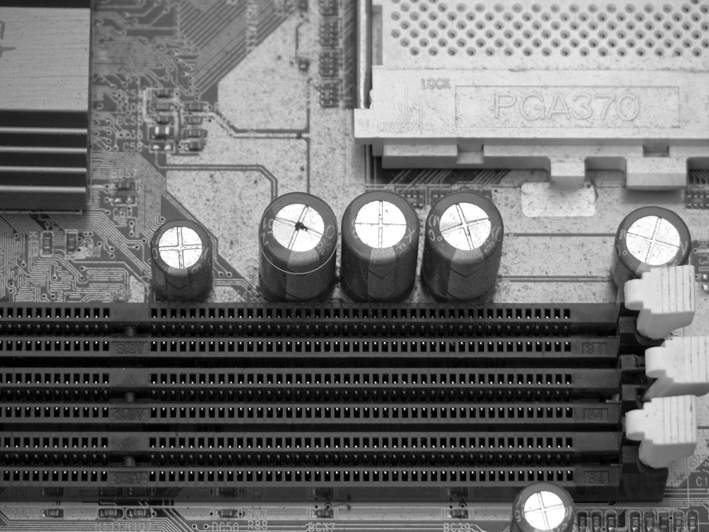

如果电脑故障现象为第一次开机不启动，反复启动几次可正常，则有可能是滤波电路的电容出现故障。滤波电路的故障原因相对比较简单，其中滤波电容的损坏较为常见，外观检查电容是否有起鼓漏液等现象，测量其电容容量是否变小或性能是否变劣。虽然出现这种故障时，滤波电容外观可能无明显变化，但均须更换电容器。图4为损坏的电容。
更换电容器时，因电脑主板为四层以上结构，焊接孔内外均有焊锡，在拆焊电容器的过程中可在背面用大滴焊锡同时将两个焊脚覆盖，再用烙铁加热，当温度足够时即可将电容取下，切忌生拉硬拽损坏主板。清理焊孔时可将尖烙铁头轻插入焊孔内将焊锡溶化，在背面用吸锡器将焊锡吸出（见图5），即可方便地将新元件插入焊接，保证维修质量。
随着CPU主频的提高，运行速度的加快，主板的供电电流在不断增加，主板滤波电容容量也逐渐加大，从1500μF到2200μF乃至3300μF，滤波电感的线径也逐渐加粗，一些稳压管的功率也在加大，更换元件时应注意选择。
（1）将完好的ATX电源插在主板上，再将主板诊断卡（见图6）插在主板PCI插槽内（注意：此时主板只插诊断卡，不插CPU、内存等其他硬件），在主板上找到与机箱面板电源开关相连接的一对插针，一般标识为PWR或POWER ON等，其中一端为5V左右，另一端接地。当瞬间短路该插针（相当于按下电源开关）时，5V电压被短路接地，产生低电平触发信号（也有的为高电平触发），使相应的开机电路动作，启动ATX电源工作。当主板开机电路正常时，ATX电源向主板输出各组电压，同时诊断卡电源指示灯被点亮（见图7），这种诊断卡有各组电压指示灯，如果某组灯不亮，则表明该组电压丢失，可跟踪测量，予以排除。若诊断卡电源指示灯全部不亮，说明主板没有工作电压，此时主板开机电路可能有故障，应检测电平触发信号与控制芯片之间有无断路或短路，否则可能是控制芯片有问题。
还有一种现象是：ATX电源一插电源线就启动，则表明ATX电源绿线端一直为低电平，呈启动工作状态，应检测绿线端与主板连接的元件，如电容、晶体管或控制芯片是否短路损坏。
（2）使用强行供电法：将ATX电源控制端绿线与接地端接一电源开关，按下电源开关启动ATX电源向主板强行供电，观察诊断卡电源指示灯是否全部点亮，如果诊断卡指示灯不亮，ATX电源被保护，停止输出，说明主板供电回路有严重短路，应检测究竟是哪组供电回路出现问题，并予以排除。
3.电压转换电路的检修

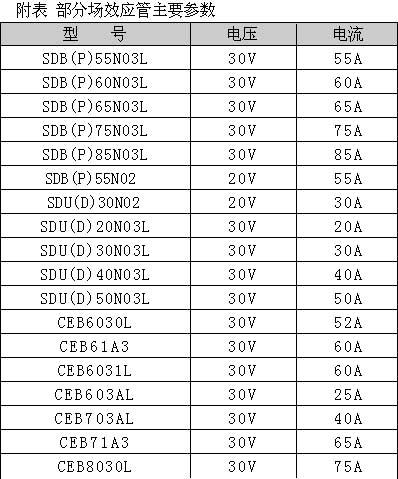

主板电源部分中有一部分为电压转换电路，它的作用是将电源电压转换成几组低电压为CPU等电路供电。现以693主板电源转换电路（见图8）部分为例加以说明， UC3018为DC-DC转换芯片，相关电路原理图见图9，1脚为12V工作电压，+5V电压经电感电容滤波给场效应管提供电流，两只场效应管分别受控于24脚和22脚，并提供功率输出，输出电压为2V，3.3V电压经场效应管转换为1.5V电压，同样受控于15脚。L1是+5V输入滤波电感，L2是+2V输出滤波电感，这两个电感线径较粗，体积也较大，工作时稍有温升，偶尔有虚焊的现象，补焊即可。+2V输出给CPU供电，是本电路关键点电压，低于或高于2V都可导致CPU不能正常工作，电压过高还可将CPU烧毁，造成重大损失。常见故障原因是转换芯片或场效应管损坏，更换即可。附表中的电压值为空板加电时用47型万用表测得的数据，仅供参考。
文/朱庆智
