TCL1828是一款CDMA手机，它采用高通公司的MSM5105主控复合芯片，具有支持高达153kbps的无线数据传输率、无线Modem、游戏、200组信息簿、蓝屏、4行液晶显示等功能，本篇重点介绍其典型故障维修方法。

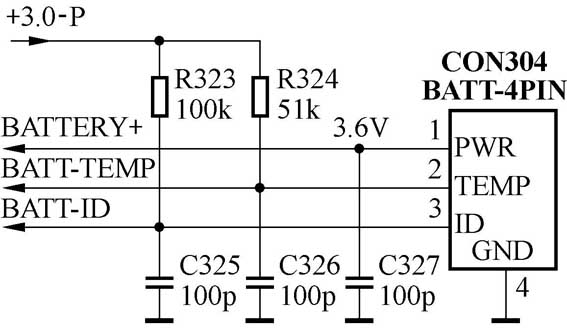

首先检查不能开机的第一个要素——电源供电（见图1）。加电用万用表检查U201（PM1000）电源处理芯片第D7脚、第G6脚、第H6脚、第G8脚、第A3脚、第C1脚、第H2脚、第F3脚、第G2脚输入的VBATT是否正常（可以在C201～C204上测量VBATT电压），如果电压低或为零，应检查电池（电板）是否低电压，CN304（BATT-4PIN）电池连接器是否存在不良（见图2），C201～C204滤波电容是否存在短路、漏电，U201电源处理芯片本身是否存在短路（如果U201电源处理芯片内部存在短路，用手可以感觉到有热度）。
检查开机触发电路工作是否正常。方法是：用镊子短路Q202开机控制管c、e极看手机是否开机，如果能够开机，问题出在“END/P”开机键、R803、Q202组成的开机触发电路，检查上述元件及相关印制线即可。

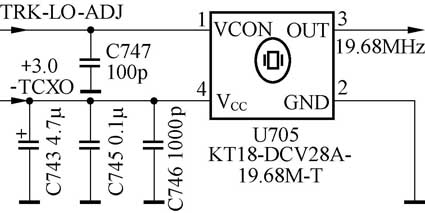

供电和开机触发电路工作正常后，检查开机的第二个要素—时钟，U705（KT18-DCV28A-19.68M-T）为该机的主时钟晶体（见图3），频率是19.68MHz，主要用来产生逻辑部分需要的逻辑工作时钟；Y201为该机的副时钟晶体，频率为32.768kHz，主要产生实时时钟和睡眠工作时钟。主时钟信号可以用示波器在U705晶体第3脚输出端测到，副时钟晶体可以在Y201晶体两端测到。我们可以根据测量到的波形有无来判断时钟电路工作是否正常。
检查开机的最后一个要素——软件。该机型的软件与U101（MSM5105）主控复合芯片、U102（MC-222243AF9-B85X-BT3）版本存储器芯片、U103（CY62147VLL-70BAI）暂时存储器芯片有关。对于软件引起的不能开机，在上述芯片正常的情况下，一般可以通过重写软件或升级软件解决故障。
⒉接收电路故障的检修
CDMA手机只要编程正确，接收部分正常，手机一定可以上网。所以在检修CDMA手机不能上网故障时，除检查编程以外，一般只要检修接收部分即可。
⑴用假天线法检查天线接口电路。在FL602（DFY8836H088IM）双工器第3脚焊一段10cm左右的导线充当假天线（见图4），如果这时液晶显示屏有信号条显示，说明故障在天线接口电路，应检查C636、L601、L602、J602射频测试座、FL602双工器是否存在不良，有条件的可以用频谱分析仪跟踪接收信号通路检查。
⑵用假天线法检查射频信号处理电路。方法是：在U702（RF2461）射频信号处理芯片第3脚接假天线（见图5），如果这时液晶显示屏无信号条显示，但改接第10脚液晶显示屏有信号条显示，说明故障在射频信号处理电路，应重点检查FL702（B39881-B4125-U410）接收滤波器、C720、C724是否存在虚焊或性能不良，否则应检查U702芯片本身是否存在性能不良。
如果在U702射频信号处理芯片第10脚接假天线液晶屏也没有出现信号条，可以在接收状态下用示波器检查FL701（B39850-B4943-U910）接收中频滤波第10脚是否有85.38MHz的中频信号输入波形。如果没有波形或波形异常，应检查C715、L711、L712、R712、C717、C716、L723、C718及U702芯片是否存在虚焊或不良。如果上述检查正常，再检查FL701接收中频滤波第4脚、第5脚的输出信号波形是否正常。波形异常，一般是FL701本身虚焊或性能不良引起。
⑶用示波器检查接收解调电路。方法是：在接收状态，检查U703（IFR3000）接收解调芯片第39脚～第48脚的接收Q、I数据信号波形是否正常，如果波形异常，再检查U703芯片第11脚、第12脚输入的中频信号波形是否正常。如果正常，说明故障在接收解调电路，重点检查U703芯片第4脚、第6脚、第14脚、第15脚、第17脚、第20脚、第24脚、第35脚、第44脚的供电是否正常，第36脚的主时钟信号波形是否正常，以及U703芯片本身是否存在虚焊或不良。
⒊发射电路故障的检修
发射电路的故障主要由以下几个电路工作不正常引起：⑴软件控制电路；⑵U603（RFT3100-2）发射信号处理芯片组成的发射调制变频电路； ⑶U601（RF3300-2）发射功率放大芯片组成的发射功率放大电路。
检查发射电路电路故障可以通过试拨“112”或用发射测试指令来打开发射通道，然后根据发射状态的工作电流大小来判断故障点，找出故障元件。
该型机中U601发射功率放大芯片损坏，U602（CE053R836DCA）、F603（836.5MHz）发射滤波器虚焊或不良是常见的故障原因。
⒋频率合成电路故障检修
我们知道CDMA手机的压控振荡器的独特性，对于射频部分的维修只要掌握一定的技巧就会使得这部分的维修变得非常容易。无论是射频接收和射频发射的测量，首先必须要求本机的19.68MHz主时钟频率要准确，其他频率才会准确。所以，我们检修手机无信号、不发射，首先要检查与频率合成有关的U705主时钟晶体第3脚输出的19.68MHz基准参考时钟频率是否准确，U705主时钟晶体第1脚TRK-LO-ADJ相当于AFC控制信号，第2脚接地，第3脚输出，第4脚+3.0V-TCXO为供电。如果19.68MHz主时钟频率正常，其次还应检查频率合成电路的U706（PD1604MB）锁相环芯片工作是否正常。
各芯片在手机上的位置，可参考本期配刊光盘中的TCL1828型CDMA手机元件分布图。
文/周立云
