过热熔断器又称作温度保险丝、过热保护管、过温熔断器及热熔断体等。这种电子元件具有外观结构小巧、密封性好、切断动作灵敏可靠、电流冲击影响小、耐振动等特点，近年来已开始广泛应用于电风扇、电火锅、电咖啡壶、电磁炉、电饭锅、电炒锅、消毒柜和电热水瓶等许多家用电器及工业设备中。由于这是一种较新的电子元件，不少爱好者和维修人员对此不熟悉，在维修中往往不重视或误认为是普通保险丝或限流电阻等，因而造成维修失误或给家电留下隐患。为此本文结合维修实例来较详细介绍一下常用的过热熔断器，希望能给大家带来启发和帮助。
过热熔断器简介
过热熔断器的英文名一般用Thermal Fuse ，它是一种不可复位的一次性超温保护元件。近年来经过不断开发和改进，过热熔断器的种类品种也越来越多，目前主要有低熔点合金型的RH、RF、RS系列及有机化学型的RY系列。其中RH系列为低熔点合金型，采用塑料方壳封装外形，额定动作温度为75℃～150℃，额定电流为1A、2A、3A。RF系列为低熔点合金型，采用陶瓷圆柱封装外形，额定动作温度为75℃～250℃，额定电流为1A、2A、3A、5A、10A、15A 。RS系列也是低熔点合金型，采用陶瓷/塑料具有安装孔的封装外形，额定动作温度为75℃～250℃，额定电流为5A和10A。RY系列是有机化学化合物型，采用金属圆柱封装外形，额定动作温度为65℃～300℃，额定电流为5A、10A、15A 。

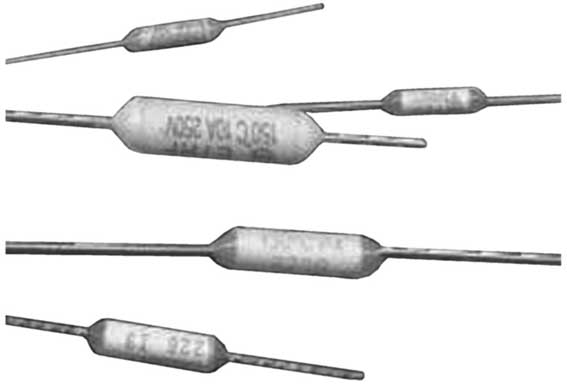

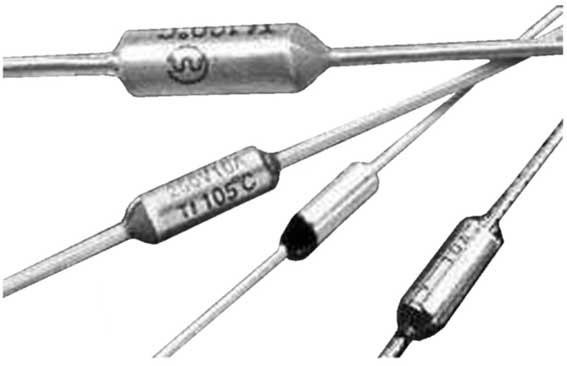

RF系列过热熔断器的外形如同普通灰色或黑灰色外形的炭膜电阻，RY系列过热熔断器的外形与金属圆柱封装外形的金属膜电容器相似。图1所示为RF系列过热熔断器的外形，图2所示则是RY系列过热熔断器的外形。以上过热熔断器的技术参数只是常见的几种规格，实际产品因生产厂家不同而不尽相同，一些厂家还接受特殊技术规格产品的订制。
过热熔断器在家用电器和工农业电子设备通常串接于整机的交流电源线路中，当家电或设备工作不正常而导致温度升高至过热熔断器额定的保护值时，过热熔断器便被熔断，从而切断电源电路，防止家电或设备温度继续上升而导致安全事故的产生。在一般小家电中，采用RF系列为低熔点合金型过热熔断器居多。
应用和维修实例

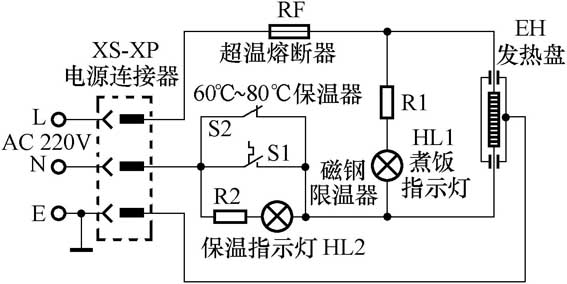

以CFXB50-70B型电饭煲为例，其电路如图3所示。电路中的RF就是过热熔断器，在电饭煲中主要起超温保护作用，防止电饭煲因过热而烧坏，或因超温而殃及周边物体，甚至造成火灾等事故。当电饭煲因故而处在长久通电的干烧或而空烧状态时，锅体温度达到应断电的103℃后仍会不断上升，温度过高就会烧坏电饭煲，甚至引燃周边物体，造成火灾事故。在电路中设置了超温熔断器RF后，当锅内温度因故升到RF额定动作温度值时，RF即熔断，切断发热盘电源，使发热盘温度不再上升，并慢慢下降，从而在较大程度上起到安全保护作用，避免了烧坏电饭煲或火灾等事故的发生。通常RF的额定温度为130℃～150℃，不同电饭煲所用的规格不尽相同，其中以用135℃～145℃规格的较多。CFXB50-70B型电饭煲中用的是145℃-10A 的过热熔断器。
必须指出，有了RF同样需要重视电饭煲的安全使用，因为有了RF只是多了一道超温保险关，而实际情况复杂多变，电饭煲仍存在因漏电或RF等元件万一失灵而发生事故的可能性，所以一定不要忽视安全问题。
维修实例：电饭煲通电后不加热，不能煮饭。
不能煮饭通常有两种情况： 一是按下开关键钮S1后，指示灯HL1、HL2不亮，发热盘也不热。二是按下开关键后指示灯HL1亮，但发热盘不热。前者一般是电饭煲的电源没接通或超温熔断器RF熔断所致，后者大多是发热盘损坏或连接线脱落引起的。对于前者，可以先查220V市电是否正常，若正常，再查电源插头和插座是否断线或接触不良。若仍无问题，则需拆开电饭煲检查，通常大都是RF熔断所致，少数也可能是内电路连线断路造成。若RF熔断，需更换相同或相似规格的超温熔断器。本例检查后确认是RF损坏所致，换上同规格元件（145℃-10A），故障即被排除。
2.在电火锅中的应用
过热熔断器在普通电火锅中的典型应用电路如图4所示。电路中的RF1就是过热熔断器，其基本工作原理与电饭锅电路相同。在电路中设置了RF1后，当锅内温度因故升到RF1额定温度值时，RF1即熔断，发热盘电源被切断，使发热盘温度慢慢下降，从而起到安全保护作用，避免了烧坏电火锅或火灾等事故的发生。电火锅使用的过热熔断器规格大多与电饭煲的不一样，而且不同品牌和功率电火锅所用的过热熔断器规格也不尽相同，其中以用180℃～250℃规格的较多。如红心牌CRFP4-110D型1200W调温电火锅中使用250℃-10A-250V规格的过热熔断器。
维修实例：电火锅通电后不加热，两指示灯均不亮。
电路参见图4。这种故障很明显是220V市电没加到指示灯和发热盘所致，通常故障在电火锅专用电源插头座和超温熔断器上。维修时，可先查专用电火锅的电源插头座是否断线或损坏。若正常，需拆开电火锅，检查市电进线电路和RF1是否断路，通常以RF1发生故障为多见。本例经过拆卸RF1检查，发现RF1是通的，说明没坏，只是连接线脱落，重新连接好后，电火锅恢复正常。通常RF1是夹接或点焊方式连接的，正常情况下发生连接脱落的可能不大，主要是原来就存在连接不良隐患或经过不当检修的电火锅才容易发生这种故障，本例就是属于这种情况。
维修注意要领
过热熔断器常用耐高温塑料套管套住后，再用金属支架或弹簧钢片紧贴于小家电的发热元件或金属底座上固定的。如图5所示为CFXB50-70B型电饭锅拆卸底座后的内部结构图，其中过热熔断器是用铝支架通过一个螺丝固定在内底座上的。在拆卸过热熔断器时，需先拧下其固定支架的一个固定螺丝，接着从支架中退出内有RF的绝缘套管，再退出套管就可看到RF了，如图5右上角所示。有些用弹簧钢片夹持安装的过热熔断器，拆装时往往觉得夹持很紧，不容易拆卸和安装，这时就要有耐心，看准合适的拆装方向再动作，必要时可借助改锥或钳子，但千万不可心急而乱撬乱拨，否则容易损坏RF或其他零部件。 重新安装时，先套好耐高温套管，再套好支架或簧片，然后在原位置固定好就行了。注意不可随便改变安装位置，应该尽量在原位置准确安装，否则可能使保护作用减弱或失去，甚至产生其他故障。
过热熔断器常用夹接或点焊方式与电源导线连接，除非损坏，一般不要剪断RF1的连接进行测量等，以免增加重接的麻烦。若已损坏需更换，业余条件下不便夹接或点焊，可以用电器磁接头（一般电器商店都有售）进行连接。若没有磁接头，也可以先将损坏的RF齐根剪下，然后把新件两条引线与原RF的两条引线分别绞接在一起，再在绞接区域上焊锡，需注意焊点上锡尽量少些，不要有多余的焊锡淌留在焊点上。
过热熔断器损坏后的解决方法当然是更换同规格或相似特性的元件，一般的过热熔断器上都有标注，更换前须看清标注，以便选购配件时选合适的过热熔断器。但是有些爱好者往往一时没有替换件或不想去购买，而用普通保险丝或电阻代换，有的干脆省去不用，直接把RF两端短接了。如果装上普通熔丝或电阻，那就没有过热保护的作用；倘若直接把RF两端短接，则连过电流保护熔断的作用也没有了，这些都是不可取的。
如果一时没有RF可以代换，作为爱好者和维修人员自己应急修理，可以用同规格普通熔丝临时代换，但使用中必须密切监视家电的工作状况，万一发生过热现象，应及时切断电源并进行检修，同时购到新件后就要及时代换上去。如果是为客户或别人维修，则不可采用这种应急修理方法。
文/王德沅
