当交流输入超过240V时，经D1605半波整流、C1616滤波后的脉动直流电压通过CN1608的4脚及CN601的4脚（见上期的图1、图2），经R601、R602、R603分压后使Q602的b极电位升高→e极电位升高→Q603的e极电位升高→IC601的9脚呈高电平→内部保护电路动作，电源停止工作。Q603还有复位作用，在刚开机瞬间，IC601的3脚4.8V电压还未形成，9脚会因高电平而处于保护状态，但16脚输出的5.1V电压经D615、R636向C602充电。在刚开始时，由于b极电位很低，Q603瞬时导通，将IC601的9脚电位钳至0V，使电路复位。同样，在C602刚开始充电时，Q601的b极电位同样很低，Q601也瞬时导通，将IC601的5脚电位钳低，使内部振荡电路复位。在机器正常工作后，Q601、Q603均恢复截止状态，对5脚、9脚电压没有影响。
B.输出过压保护
当稳压环路出现故障，使输出电压过高时，T650反馈绕组7、8脚电压升高，经D613整流后的电压亦升高，将会使36V稳压管D609齐纳击穿，致使Q611导通，Q604截止，IC601的9脚出现高电平，内部保护电路动作。
②欠压保护
当市电输入电压低于110V时，经D1605整流、R1613限流、C1616滤波后，由R601、R602、R603分压，加至Q602的b极的电压将会过低，导致Q602导通，Q601相继导通，使得IC601的5脚电位大幅下降，迫使内部振荡电路停振，整机得以保护。
③过流保护
A.开机防过流冲击保护
因C1624、C1625（均为1000μF/250V）容量较大，为了防止开机强电流对全桥D1601的冲击，电路中安装了对R1604进行限流的电路（见图1）。当电源启动后，流过R1604电流大减，于是D1603、Q1601均由导通转为截止，晶闸管（可控硅）D1602被触发导通，电流改由D1602通过，这样可减小R1604不必要的热损耗。
B.输出过流保护
前面已述，IC601的1、2、3脚已改作过流保护，其原理是：由IC601的16脚输出的5.1V基准电压经R607、R608分压后为2脚提供0.7V电压，而过流保护检测电压是Q606源极电压经D616、R618加至IC601的1脚的。正常情况下1脚电压低于2脚电压，3脚输出4.8V高电平，故Q604导通，9脚被钳位为低电平（0V）。若电源输出过流，反映在开关管Q606源极上电压必然升高，加在IC601的1脚电压高于2脚电压，3脚输出低电平，Q604截止，致使9脚电平升高，内部保护电路动作，电源停振，整机得以保护。
C.关机保护
为了保证关机时电源停振迅速，不致于形成电压缓慢下降，直至停止的过程，因此，在电路中设置了关机保护元件Q651、Q652（见上期的图3）。在正常工作情况下C659两端充有11.9V电压，此时Q651、Q652均截止，对电源无影响。在关机瞬间，因C659通过R654放电较慢，Q651的e极电位下降较慢，致使Q651导通，并引起Q652导通，于是流过光耦器IC651的1、2脚电流大增，从而引起IC601的5脚电压迅速降低，致使电源随即停振。
④行、场输出异常保护
本机芯还设有行逆程脉冲过高（第二阳极过压）和场输出异常（不工作）保护。它们保护原理均是通过检测CPU的37脚（保护信号输入）电压来实现的。在正常情况下，CPU的37脚呈高电平，当出现上述的行、场输出电路故障后，37脚电平就会由高变低，于是CPU的待机控制端12脚就会输出低电平，使机器处于待机状态。此时行、场电路均未失电而停止工作，详细工作过程因篇幅所限，在此从略。
（4）待机控制与电源输出
在正常收看时，CPU（IC003，见上期的图3）的12脚（待机控制端）输出高电平，于是Q653导通，光耦器1脚被钳位为8.8V，4脚输出高电平，开关电源正常工作。当按下待机键时，IC003的12脚输出低电平，Q653截止，IC651的1脚电位上升为12.8V，使流过1、2脚电流大增，4脚输出低电平，导致IC601的5脚电平降低许多，振荡器频率也大幅下降。此时开关电源各组输出电压降低为额定值的一半，行、场扫描电路电源被切断，整机处于待机状态。
在待机状态下，13.5V输出的这组电源虽然已降至6.75V，但经IC001（78M05）稳压输出的5V电压不变，仍旧给遥控系统提供正常工作的5V电源。此时R666和R663从减半的6.75V电压中分压取得误差电压由IC652的3脚送至稳压控制电路。因此，IC652不仅能在正常开机状态下进行稳压控制，而且能在待机状态下（Q653截止状态下）对弱振荡的开关电源进行稳压控制。
从图3中可看出，主电源有5路输出，其中+135V送至行输出及电源取样电路；±22V送至伴音功放电路，+13.5V作为12V、9V、8V、5V及开关电源稳压电路工作的输入电压。+6.5V作为IC2603（5V稳压输出，数码电路用）的输入电压。另外，需补充说明的是：IC003的11脚也是电源控制脚，主要是对IC2603、IC2601、IC4601（以上均为4端可控输出稳压块）的4脚进行控制。正常开机时，IC003的11、12脚均输出高电平，所以上述三个稳压块的4脚呈高电平，各稳压块2脚均有相应的稳压输出。当按下“待机”键或行、场电路故障引发保护电路动作时，IC003 11、12脚均输出低电平，三个稳压块4脚呈低电平，其2脚均无输出。也就是除遥控电路5V电源（IC001输出）存在外，其余的12V、9V、8V、5V电压全部消失。由于其中IC4601的2脚输出的12V是送给行振荡电路的工作电源，故整机无光无声，机器处于待机状态，开关电源的功耗也很小。
故障检修要点与方法
该机芯电源故障主要有以下两种情况：
1.电源输出电压为零
电源无输出的检测切入点应从查插座CN1608 6脚（见图1）有无260V电压开始，假定没有，说明故障在前面的输入、整流、电压自动切换、及滤波等电路之中；反之，在后面的振荡、驱动、开关及输出电路之中。其检修思路是：
（1）查CN1608的6脚电压，假定为零，应先查交流输入保险管F3601是否熔断。若熔断，说明后面电路存在短路故障。问题可能在消磁电阻、全桥D1601、滤波电容C1619、C1624、C1625、开关管Q605、Q606之中。检查可采用分段开路测电阻法。比如，可拔掉CN601，再分别测CN1608插座和CN601插头6脚对地电阻，若测得CN601的6脚对地电阻几乎为零，而CN1608的6脚对地电阻却在数千欧左右，则说明极有可能是开关管击穿。反之，则说明前面的整流、滤波电路有问题。假设确认是前面的C1624、C1625击穿，这说明整流方式切换电路IC1601（STR-83159）极有可能误动作，而故障源又极有可能是切换取样电压滤波电容C1619（2.2μF/400V）漏电或失容。这是因为C1619一旦出现上述故障，在市电达145V以上时，而它两端直流电压仍很低，导致IC1601内部的控制电路动作，使得IC1601的2、3脚间晶闸管导通，整流电路工作于倍压整流状态而过压将C1624、C1625击穿，并有可能过流将IC1601内部的双向晶闸管、D1602或D1601的一臂击穿。因此，出现保险管熔断后，必须逐一对上述元件作认真检查。需提醒读者的是C1619的容量切勿随意改变，否则，将会引起IC1601误动作或不动作，这都是很危险的。
假定上述检查中，发现保险管F3601完好，说明CN1608的6脚无电压系前面的输入、整流、滤波电路存在开路故障，可按电流走向进行检查。
（2）查CN1608的6脚电压，假定为正常的260V，则应查推挽管Q605漏极是否也有260V电压。若没有，则可能是CN601插座与插头接触不良或该6脚焊点出现裂纹所致。如果Q605漏极电压正常，可再查IC601的15脚有无14V左右的启动电压。如果没有，应查D1604、D1607、R1614、R613及插座CN601是否有问题。假定IC601的15脚电压正常，应继续检查IC601的11脚、14脚是否有触发脉冲输出，没有示波器可查上述两脚是否有正常的5.8V、5.6V电压。若没有，说明故障在IC601本身或周边电路之中，也有可能是保护电路动作，可先查9脚是否为高电平。若不是，至少说明不是过压保护电路动作。再查3脚电压，若不是低电平，表明不是过流保护电路动作，反之亦然。接下来继续查5脚电压，若不是低电平，说明不是光耦器IC651的3、4脚短路，还应查定时元件C605和R612，如果也正常，则基本认定是IC601损坏。
（3）若在上述检查中IC601的11、14脚有触发脉冲输出，则说明故障在后面的推动电路或输出电路，可先测IC602的3、9脚有无14V电压。若无，应查供电电路。若正常，请断开1、7两脚外接电路，再测两脚有无驱动波形输出。若没有，在查得C622、C623、C609、C614、D602、D603、C605等元件正常的前提下，可认定IC602损坏。
（4）若在上述检查中，查得IC602的1、7两脚有驱动脉冲输出，则应对末级输出电路元件D604、D605、R621、R623、R626、Q605、Q606、C615、C616进行认真检查。
（5）在上述（2）项的检测中，若发现IC601的9脚呈高电平，则表明电源无输出系保护电路动作。由于过压、过流（过流时IC601的3脚为低电平，9脚为高电平）均会使9脚呈高电平，那么怎样判断是过流还是过压保护呢？只需检测3脚电平即可确定。因为过流保护时，3脚会输出低电平。若是过流保护，应逐一断开T650次级各组输出端予以确定。
（6）若是过压保护（市电输入电压正常情况下），请勿轻易断开D609试机，因为过压能在很短时间内损坏元件（包括显像管）。正确的检修方法是：直接短接IC651的3、4脚（见图2），然后试机，再检查IC601的9脚电压。如果已降为低电平，则过压故障点应在IC651（含IC651）前面的控制电路，应对IC650、IC651、IC652及它们周边的元件作认真检测。反之，应对IC651后面的振荡电路元件C605、R612、R634、IC601作替换法检查。
2.电源输出电压为额定值一半
导致电源输出电压为额定值一半有以下三种情况： 一是机器误设置为待机状态；二是行或场输出电路出现故障； 三是稳压控制系统或振荡电路有问题。
判别技巧是：先测IC003的12脚电压（见图3），若是4.9V左右，说明电源输出电压过低是稳压系统或振荡电路有故障所致。其具体的区分方法是：在IC651的3、4脚并联一只100kΩ的电位器，将阻值从最大值逐渐调小。如果输出电压进一步降低，说明故障点在IC651本身或前面的稳压控制电路，应对IC650、IC651、IC652及它们周边的相关元件作替换法检查。
若在减小电位器阻值过程中，输出电压几乎不变化，说明故障点在振荡电路，应对R612、C605、C615、C616、IC601等作替换法检查。
在上述检查中，若测得IC003的12脚为低电平，则说明电源输出电压过低，是机器误处于待机状态或行、场输出电路异常导致。具体区分方法是：测量IC003的37脚电压，若是低电平，则表明故障的确是行或场输出电路异常，需作更进一步检查。若查得37脚为高电平，表明是误设置了待机或CPU本身的工作状态异常，应作深入检查。

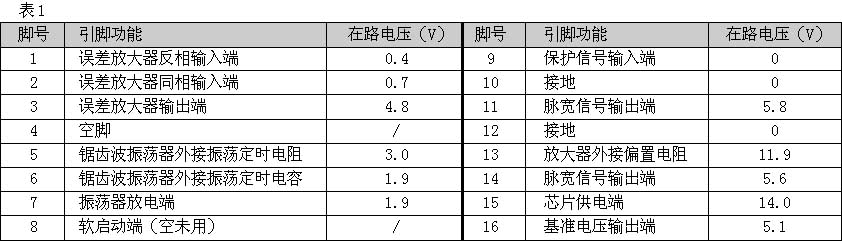

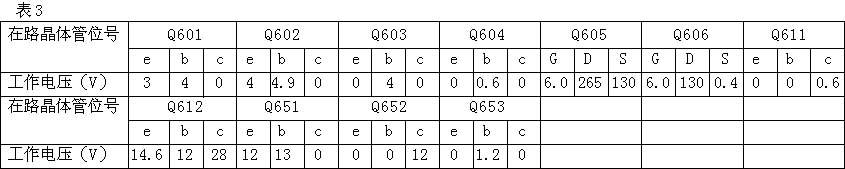

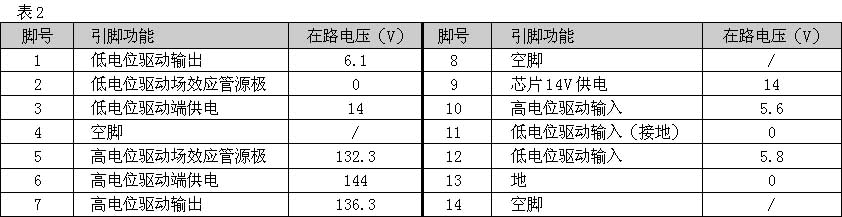

为了给读者检修提供方便，表1、表2给出IC601、IC602各引脚功能及在路实测电压。表3给出主要晶体管在路工作电压，供参考。
故障检修实例
例1：索尼KV-W28MH11型彩色电视机整机“三无”连电源指示灯也不亮。
经观察，发现交流输入保险管F3601已熔断发黑，滤波电容C1624已炸顶，显然这是过压击穿所致。接下来检查，发现IC1601（STR-83159）的2、3脚已连通，正常情况下它们应不导通，这表明IC1601已损坏。由前面原理分析可知，这极有可能是C1619失容或开路所致。经检查，C1619的一脚已被漏液锈蚀霉断，考虑到该地区电压不会低于170V，故可取消电压切换电路。于是切断IC1601的2、3脚与电路连线，也不安装C1619，再更换已损坏C1624、F3601，试机，电视机恢复正常。
例2：索尼KV-W28MH11开机后“三无”。
经检查电源无输出，发现交流输入保险管F3601完好，再查CN601的6脚有265V直流电压。据此，说明故障应在电源振荡部位。于是，检查IC601的15脚启动电压，电压为零（正常14V），经查是电源供给限流电阻R1614（68k）开路，更换后开机，电源输出正常，故障排除。
例3： 索尼KV-W28MH11型彩色电视机开机后能听到消磁的电流冲击声，但机器不能启动，电源指示灯却亮。
开盖检查发现市电整流输出的260V电压正常，IC601的15脚电压也正常，再查9脚电压为1.9V（正常为0V），说明保护电路动作。
那么究竟是过压保护，还是过流保护呢？再测IC601的3脚电压，发现为4.2V，属高电平，故可判定是过压保护。于是短接IC651的3、4脚后试机，发现IC601的9脚是0V，显然故障在IC651及前面的稳压电路。于是从IC651查起，发现3、4脚正、反向电阻均为无穷大，说明IC651已损坏，更换IC651后，故障排除。
例4：索尼KV-W32MH11型彩色电视机出现无光无声。
开盖检查，发现保险管F3601完好。接下来查开关管Q605、Q606漏、源极电压，电压均为130V，说明开关电源基本正常。
再检查开关电源135V、±22V、13.5V、6.5V五组输出电压，电压均正常，但IC2601（12V稳压输出）、IC2603（5V稳压输出）、IC4601（12V稳压输出）的2脚均无相应的稳压输出。
由于上述集成电路均受CPU的11脚输出电平控制，只有11脚输出高电平，即上述三块集成电路的4脚为高电平，它们的2脚才会有输出。经查CPU的11脚有5V高电平输出，但三块集成电路的4脚却为0V，顺着线路查找（见图3）终于查出是限流电阻R059（1k）开路，更换后电视机恢复正常。
文/王绍华
