彩电微处理器均设有电台识别引脚，外接电台识别信号产生和传输电路，对电视机是否接收到电台和视频信号进行识别，依据该脚的识别结果，对与识别有关的电路进行控制。由于微处理器的识别方式不同，识别后相关的控制功能不同，因此，由识别电路引发的故障机理和故障现象也不相同。下面就不同识别电路的原理，探讨各类识别电路的故障检修方法。
电路简介
一、微处理器与识别电路有关的控制功能
彩电微处理器都具有电视信号的识别引脚，当该脚有电视识别信号时，电视机进入正常工作状态，当该脚无识别信号输入时，根据程序的不同，电视机处于静音和静噪状态，无伴音，蓝屏幕，延时自动关机。由于电路和机型的差异，与电台识别电路有关的微处理器控制功能各不相同，目前主要有以下几种控制功能：
自动搜索时，微处理器依据电台识别电路识别结果和AFT电压，确认自动搜索是否接收到电台信号，并确定记忆电台的准确位置。
2.无信号自动静音功能
微处理器依据电台识别电路的识别结果，当确认无电台和视频信号输入时，采取静音控制，从音量控制端输出静音控制电压，避免噪声干扰。当确认有电台和视频信号输入时，解除静音状态，音量控制端进入正常音量调整状态。
3.无信号自动蓝屏幕、黑屏幕功能
微处理器依据电台识别电路的识别结果，当确认无电台和视频信号输入时，采取屏幕静噪和蓝屏幕、黑屏幕控制，不让用户看到烦人的雪花屏幕。蓝屏幕控制功能从蓝色字符输出端输出蓝屏幕控制电压，并将通道的噪波信号切断，实现蓝屏幕功能；黑屏幕控制功能从亮度控制端输出黑屏幕控制电压，实现黑屏幕功能。有的机型还在蓝屏幕或黑屏幕时，显示“福”、“喜”或电视机品牌等字符。当微处理器确认有电台和视频信号输入时，解除蓝屏幕、黑屏幕状态，恢复正常图像通道。
4.无信号自动关机功能
微处理器依据电台识别电路的识别结果，当确认无电台和视频信号输入时，经过5～15分钟的延时等待电台信号再现。如果延时后仍无电台和视频信号输入，微处理器判断是电台停播或结束广播，采取关机控制，从开关机控制端输出待机或关机控制电压，将电视机关闭。
5.自动控制工作制式
微处理器依据电台识别电路的识别结果，在确认有电台和视频信号输入时，还可对同步脉冲的个数进行识别，据此判断图像信号的制式，控制相应的彩色和伴音电路自动适应输入信号的制式。
二、微处理器的电台识别方式
随着微处理器和彩电技术的发展，电台识别信号的形成、传输和识别方式不断地改变，目前主要有以下几种：
1.直接对同步信号进行识别
早期的遥控彩电，主要是将图像信号中的同步信号送入微处理器的识别脚进行识别，当有同步信号输入到识别脚时，微处理器判定有电台信号输入，无同步信号输入时，判定无电台信号输入。如微处理器M50436-560SP、M50431-101等。
2.以高低电平的方式识别
识别信号形成电路将图像信号中的同步信号变为高、低电平的方式送入微处理器识别脚进行识别，一般识别脚输入高电平时，微处理器判定有电台信号，低电平时判定无电台信号输入。如微处理器CTV222.PCR1、PCA84C640、ST6358、M494、LC864512V-5C77等。
3.对同步脉冲的个数进行识别
随着数字化彩电的出现，有的机型采用对同步信号的脉冲个数进行识别，不但可以识别出图像信号的有、无，还以脉冲计数的方式对同步脉冲的个数进行识别。如果在规定时间内识别脚输入规定的脉冲信号，微处理器则认为有电台信号输入。如果规定时间内识别脚未收到同步信号或收到的同步信号个数与规定不符，微处理器则判定无电台信号输入。如微处理器TMP47C433AN、TMP87CM38N、CH02002、LC863532、TMP47C1238ANU086等。有的机型还根据同步信号的个数，判断图像信号的制式和控制制式电路自动适应输入的电视信号。
4.以总线的方式对图像信号进行识别
随着总线控制技术在彩电中的应用，有的微处理器不再单独设立总线识别脚，小信号处理电路通过I2C总线系统，将图像识别信息传给微处理器。首先小信号处理电路将电台信息转变为数字信号，通过总线系统传给微处理器，微处理器对该信息进行解读后，判断图像信号的有、无。采用飞利浦电路的总线彩电大多采用该项技术，如长虹的微处理器CH12T1004、CHT1201、CHT1204，康佳的微处理器CKP1105S、KONKA226，以及美国生产的微处理器Z90230、Z90231，三星公司生产的KS88P8324N、M880、M37221M6等。
三、识别电路引发的故障

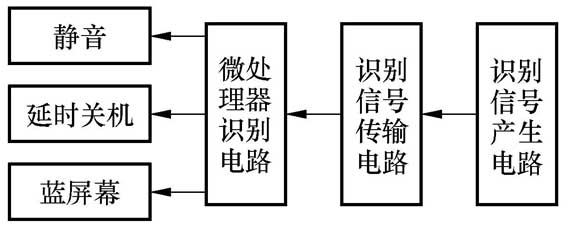

电台识别电路框图如图1所示，主要由三部分组成： 一是识别信号产生电路； 二是识别信号传输电路； 三是微处理器内部识别电路。与识别电路相关联的识别功能执行电路，包括静音控制、蓝屏幕控制、延时关机等功能的实施。识别信号产生电路大多在小信号处理电路内部，少数在集成电路外部，它们由分立元件组成； 识别信号传输电路大多在集成电路外部，它们由分立元件组成； 识别电路均在微处理器电路内部完成。识别功能执行电路大多通过微处理器相应的功能电路完成，如静音控制由音量控制电路完成、延时关机由开关机电路完成、蓝屏幕控制由蓝色字符电路完成，也有部分彩电另外设立静音和蓝屏幕控制电路。根据各机型依据识别电路开发的功能不同，可能会产生下述故障：
1.自动或半自动搜索选台故障
搜索时，搜索到电台时，搜索速度不减慢，图像一闪而过，不存储，节目号不递增。
2.有图像、无伴音
无蓝背景功能的彩电，会出现图像正常，但无伴音的现象，此时调整音量大小无效。
3.始终为蓝背景状态
有蓝背景功能的电视机，无论是否有电台信号输入，始终为蓝背景状态。根据电路不同，设有蓝背景同时切断图像信号的电视机为纯净蓝背景，无图像、无伴音；蓝背景无切断图像信号的电视机，如外加遥控系统的电视机，在蓝背景下有暗淡的图像，无伴音。
4.开机数分钟后自动关机
由于微处理器判定为无信号输入，延时数分钟后，自动关机。根据微处理器和电视机功能的不同，识别电路引发的故障现象也会不同。
文/孙德印
