音乐集成电路通常用在音乐门铃、音乐贺卡以及电子玩具等方面。除此之外，通过开发其潜在功能，还可以在其他许多方面有新用途。例如，利用音乐集成电路被触发后即输出一定时间长度的乐曲信号的特性，可以将其作为定时电路使用。
一、音乐IC作定时电路的常用形式

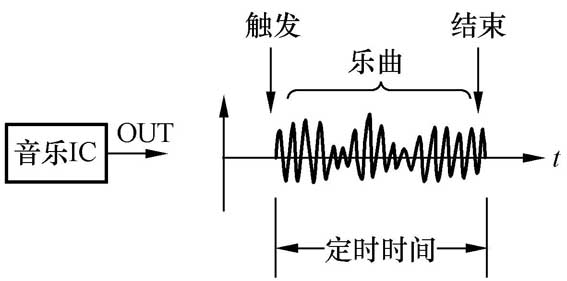

音乐集成电路是一种大规模集成电路，内部固化存储有一首或几首乐曲，触发一次播放一遍。当将音乐集成电路变通作为定时电路使用时，其输出乐曲的时间即为定时时间，如图1所示。

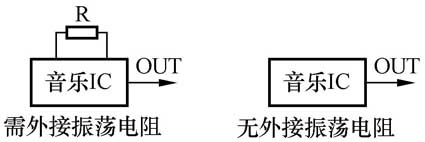

音乐集成电路在电路结构上可分为： 需外接振荡电阻和无外接振荡电阻两种形式，如图2所示。需外接振荡电阻型音乐IC可以通过改变外接振荡电阻R的阻值来改变时钟频率，达到调节输出乐曲的节奏快慢，即调节定时时间的目的。无外接振荡电阻型音乐IC则无法调节输出乐曲节奏的快慢，其定时时间是固定的。
图3所示为固定时间定时电路，采用无外接振荡电阻型音乐IC，按一下触发按钮SB，定时开始，输出端OUT输出乐曲信号；乐曲终了，定时结束。定时时间等于乐曲的长度。可通过选择内储乐曲长度不同的音乐IC，制成定时时间不同的定时电路。
图4所示为时间可调的定时电路，采用需外接振荡电阻型音乐IC，调节外接振荡电阻R的阻值即可调节定时时间。R的阻值增大时，乐曲节奏变慢，定时时间延长；R的阻值减小时，乐曲节奏变快，定时时间缩短。一般音乐IC外接振荡电阻R的典型阻值为数百千欧，我们可在数千欧至数兆欧范围内调节R，即可获得一定范围内连续可调的定时时间。SB为触发按钮。
二、音乐IC变通运用实例 —— 定时器

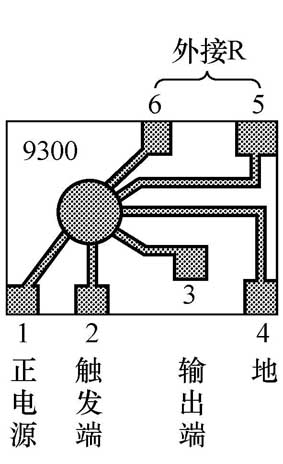

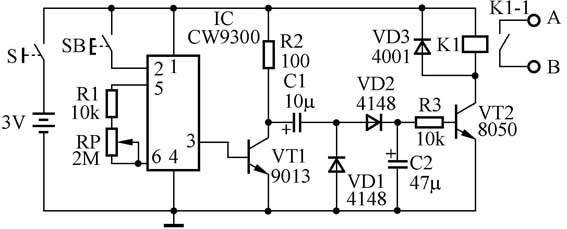

图5是一种实用的定时器电路，可提供数秒至数分钟的定时控制。IC采用音乐集成电路CW9300，作为定时单元使用。CW9300为小印板软封装，共有6个引出端，如图6所示，其5、6引出端之间应接入外接振荡电阻R，R的典型值为200kΩ，在这里我们用R1和RP串联后取代R，使R可在10kΩ至2.01MΩ范围内连续调节。
晶体管VT1构成电压放大器，对IC输出的乐曲信号进行放大。二极管VD1、VD2和C1、C2等组成倍压整流滤波电路，将VT1输出的乐曲信号整流为直流控制电压，去控制电子开关。电子开关由晶体管VT2构成，用以驱动继电器K1。VD3为保护二极管，防止VT2截止瞬间被继电器线包的反压击穿。K1可选用工作电压3V、工作电流不大于600mA的电磁继电器，其接点容量根据所控制的负载大小确定。S为电源开关，SB为启动按钮。
整机工作过程为： 当按动启动按钮SB时，音乐IC被触发输出乐曲信号，经VT1放大，VD1、VD2倍压整流为直流电压，使开关管VT2导通，继电器K1吸合，负载工作。乐曲终了，VT2因失去偏置电压而截止，K1释放，负载停止工作。调节RP可改变音乐节奏，亦即调节了定时时间。
由于各种音乐IC内储乐曲的长短不同，因此选用不同的音乐IC对定时时间有影响。调试时，应通过实测的方法，将定时时间标注在电位器RP的旋钮刻度上。
文/莫恩
