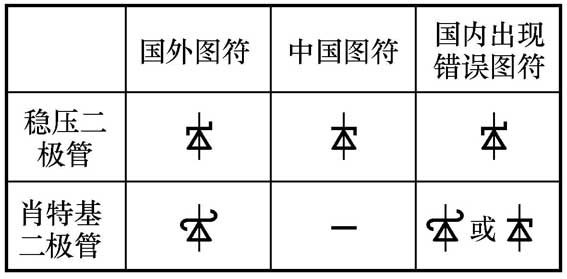

在参阅国外原文电路资料或我国书刊中介绍的国外电路图，有两种二极管的图形符号（简称图符）容易混淆或搞错，或者不清楚这二极管图符是什么二极管。这是国外与国内的图符标准不同及国内没有相应的图符造成的。这两种二极管是稳压二极管及肖特基二极管。稳压二极管的国外图符与国内图符不同，而肖特基二极管国外有它的图符，国内无相应的图符，如图1所示。
由于国内无相应的肖特基二极管图符，只有采用二极管的图符（。在图中虽然标注了肖特基二极管的型号，但读者若不太熟悉肖特基二极管型号，而文中又没有特别提出是肖特基二极管时，则读者有可能误认为此二极管是一般整流二极管。
肖特基二极管（Schottky diode）是以半导体物理和器件的先驱者的名字（Schottky）而命名的。该二极管的反向恢复时间（t\(_{rr}\)）极短，已可做到10ns之内，一般工作电压不大于100V，额定整流电流可达几十安，正向压降V\(_{Fmax}\)为0.5～0.6V，工作频率可达几兆赫。该二极管主要用于高频、低压、大电流整流，也常用于开关电源中作续流二极管。小电流的肖特基二极管常用于高频检波电路。
这里顺便提一下，不少肖特基二极管的封装形式与一般1N4000和1N5000系列整流二极管相同，如何区别呢？一般的硅整流二极管用1kΩ电阻挡测：黑表笔接A，红表笔接K，其电阻范围为7～8kΩ，而肖特基二极管用同样方法测量仅2kΩ左右（有一横道的一端为K端），如图2所示。
特别要提出的是，在同样的反向峰值电压、同样的额定正向整流电流时，肖特基二极管可代替1N4000系列或1N5000系列；但1N4000系列或1N5000系列不能代替肖特基二极管，因为一般整流二极管的工作频率范围小于3kHz。
