家长不希望孩子因经常看电视而影响学习或管理者出于其他的原因，想把彩电“锁”上，但又不便将电视机藏起来，怎么办呢？本人设计了如附图所示的遥控彩电童锁电路，可在一定程度上解决上述问题。该电路简洁，无需对原彩电电路进行改动。利用高频头的调谐电压VT端和CPU的TV/AV转换端两点来控制晶闸管VS1、VS2的通、断，最终控制高频头的AGC电压来控制电视信号。这种方式对新旧彩电普遍适用，兼容性好。利用VS1、VS2的互锁，电路设置的密码深藏不露，保密性好，稳定可靠，并且可更改密码。
一、电路原理

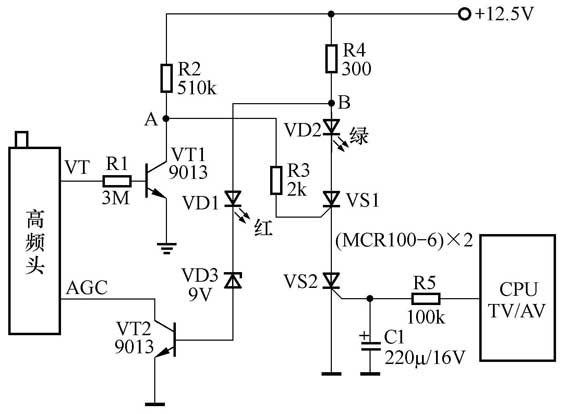

电路见附图，利用电视节目的调谐电压VT均大于1V的特点，一开机，VT1就饱和导通， VS1阻断，B点的高电平使VD3击穿、VT2饱和导通，高频头的AGC端接地，高放管无信号输出，电视机“被锁”；解锁时，输入预先设置好的密码频道号，即调出VT约为0的频道，同时控制CPU的TV/AV转换端为高电平（一般为AV状态。若AV为低电平，要借助晶体三极管转换为高电平），使VS1、VS2同时导通，B点为低电平，VD3和VT2截止，AGC电压恢复，电视机“解锁”。
二、电路设计关键点
1.串入9V稳压管VD3，使VT2在收视状态下不导通
若无VD3稳压二极管，VS1、VS2导通后，即使无VD2指示灯串入，B点电位也足以使VT2饱和、AGC端接地，导致电视机无法解锁。串入9V稳压管VD3 ，VS1、VS2导通后，绿灯亮，B点电位为3.8V左右， 9V稳压管VD3截止，VT2截止，AGC电压恢复正常，为解锁状态；VS1、VS2互锁后B点为高电位，9V稳压管反向击穿，红灯亮。VT2饱和，AGC接地，为童锁状态。
2.基极电阻R1不小于3MΩ。保证调谐电压VT的变化范围不变

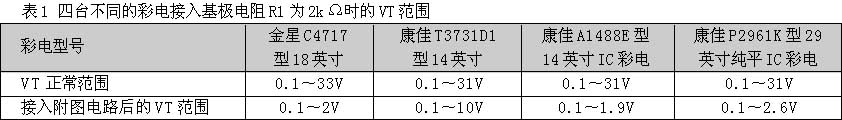

R1过小，严重影响调谐电压VT的变化范围。经用不同的彩电试装R1改为2kΩ时的附图电路，实验结果见表1。
调谐电压VT的变化范围严重变小，致使大部分电视节目丢失。
经多次实验验证，R1选择大于或等于3MΩ后，彩电高频头VT的变化范围便能维持原状。考虑到VT大于1V左右时，VT1输出的低电平使VS1截止；VT小于1V左右时，VT1输出的高电平能使VS1导通。基极电阻过大，能否按电路要求完成高低电平的转换任务？本人用康佳A1488E型彩电试装了附图电路（12.5V取自康佳A1488E彩电，有的彩电取12V也可）。做了两个测试实验，见表2、表3。
实验说明：VT在0.2V到1V左右，VT1处于浅正偏的截止状态，虽基极偏置电压受高频头内本振电路的影响而不稳定，但集电极电压VA在TV状态下较稳定且变化明显。
VT选择小于或等于0.80V左右的电压值，关机后再开机，进入AV状态，几秒后都能看到绿灯亮，红灯熄，即成功解锁； 而从0.9V左右开始，进行上述操作后，绿灯不亮，只有红灯亮。可见，0.80V 左右为解锁的临界值。电路设计能够满足一开机电视机就被锁、VT小于1V才能解锁的要求。实验中测得： R2取470kΩ时，解锁的临界值为0.90V左右；R2取1MΩ时，解锁的临界值为0.40V左右。如果R2取小于470kΩ的电阻，解锁的临界值就会超过1V，遇到1V左右的电台信号，在AV状态便可解锁，不符合电路设计要求；如果R2取大于1MΩ的电阻，解锁的临界值大约小于0.40V，设置频道密码时，VT的范围过窄，较难设置。因此，R2的取值宜在470kΩ～1MΩ。
3.TV/AV端接入 R5（100k）、C1（220μ）充放电定时元件，使VS2不轻易触发导通
有些CPU的TV/AV转换端在状态变换时电压瞬间跳变为高电平（起静音作用），若无R5、C1充放电定时元件，此时易使电路解锁。例如，康佳A1488E型14英寸IC彩电，CPU为87CH38N-1F11， 17脚为TV/AV控制端，电压对应为0V/2.2V。遥控静音时，电压由0跳变到2.2V高电平，同时也为频道切换静音控制。切换频道时，电压由0V跳变为2.2V，随后降为0。在菜单的“搜台”状态变换频道时，一旦捕捉到密码频道或较小的VT值的频道，便可使VS1、VS2导通而轻易解锁。
接入R5（100k）、C1（220μ）充放电定时元件后，对某些CPU切换频道时TV/AV端电压的跳变，在电容上得到迟缓，上升不到触发导通电压，待TV画面一现，C1处于放电状态（因为TV电压为0，相当于接地），电压下降约为0， VS2阻断，因此，即使捕捉到密码频道（VS1具备导通条件）也难以解锁。
实验中测得：解锁时，由TV状态转变到AV状态后，经6秒左右绿灯亮，进入收视状态。
R5、C1过小，充电太快，VS2易触发导通而轻易解锁； R5、C1过大，充电太慢，解锁时，VS2触发导通等待的时间过长。
三、加密与解密要点
1.加密要点
开机后选择一无台节目号（如“19”频道）作为密码。
从“菜单”的“搜台”进入（有些老式彩电需按下“预置”按钮后进入）。“频段”选择离起点远些的“UHF”， “跳跃”（SKIP）选择“开”，即让遥控器上常用的频道节目“+”、“-”键捕捉不到该密码频道。减少解密的几率。
选择“手动调谐”，使屏幕显示的调谐竖条（或模拟块）减至一根（或一微小块），能够减到一根（或一小块）都没有则最好！使调谐电压VT大约为0，退出“菜单”（老式彩电需再按一次“预置”键），转换到别的频道后再关机。
2.解密要点
开机后，红灯亮，为加密状态。解密时从“菜单”找到“频道”，变换频道号为“19”（有些彩电可直接调出任意频道号，因而调出“19”便可），然后按一次“TV/AV” 键，进入AV状态，等6秒左右，绿灯亮，再按一次“TV/AV” 键，进入TV状态，转换频道，便可观看电视节目。
