最近笔者制作了一台仿“西电”电子管前级，较常用的电子管前级有更好的效果。现将此“西电”电子管前级的制作方法作一介绍，以飨读者。
1.电路

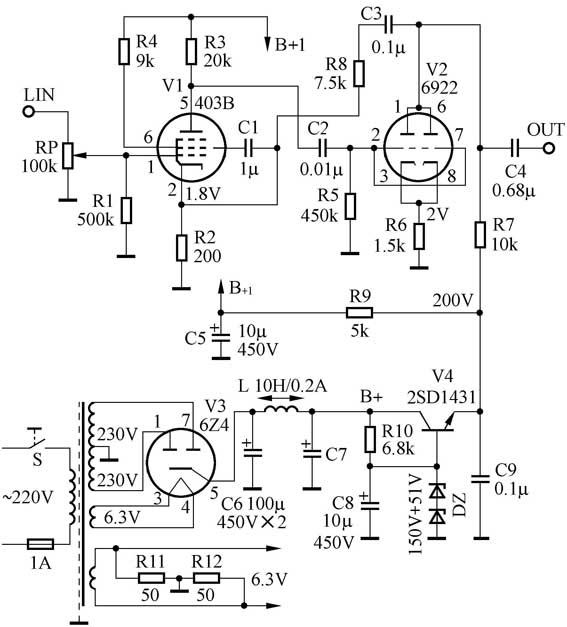

本机电路见图1（主放大部分只画出单声道电路）。输入级采用403B作前级电压放大，然后再用6922的双三极管并联作第二级电压放大。由于输入级用高增益的五极管，有足够的电压增益，所以此机采用三路负反馈：首先是V1阴极电阻均无旁路电容，都有本级电流负反馈； 再一路是从输出端引出大环路负反馈经电阻至V1的阴极。该反馈量较大，为14～16dB；403B的帘栅极电容接在阴极，具有负反馈的作用，使放大电路工作稳定并降低了失真。403B是高频电压放大管，极间电容很小，高频特性良好，阴极电阻又无旁路电容影响低频的延伸，所以本机频响较宽，高频非常亮丽、纤细，低频深沉有力。用双三极管并联，由于6922的品质较好，两个三极管的一致性很好，较单只三极管的电路推动后级的能力强，音色从容，信噪比更高。由于输出电流较大，音频信号经过后级功放中各交连电容时，损失会减小，因此还原音乐的保真度高。此机之所以有独特的声底和特性，是选用性能优异的403B和输出级用双三极管并联工作，而产生巧妙搭配的结果。
电源的屏压电源采用电子管全波整流和扼流圈的CLC式π型滤波电路。B+输出经大功率晶体管V4（2SD1431）稳压电路后，得到稳定的200V直流电压作主放大电路V2（6922）管屏极电源。B+电压用到200V，接近但未到6922的屏极最高工作电压，目的是为了发挥放大管的潜力，使动态强劲，频响也更宽。业余条件下使用简洁而可靠的稳压电路，使电子管屏极电压不随电压和电流的波动而波动，电子管的工作稳定，放音效果自然会好。用稳压电路的电子管机乐声厚润，音乐密度也高。在稳压电路中，稳压管DZ的工作电流为5～6mA。用两只稳压二极管串联后为调整管V4提供201V的基准电压，电压调整管输出端（发射极）得到200V的直流电压。电子管的灯丝用交流6.3V，灯丝电路有平衡电阻，且中间点接地，以抑制交流声。电子管屏压电源使用扼流圈滤波电路，能使音色丰润，音效也更稳定。
2.元件

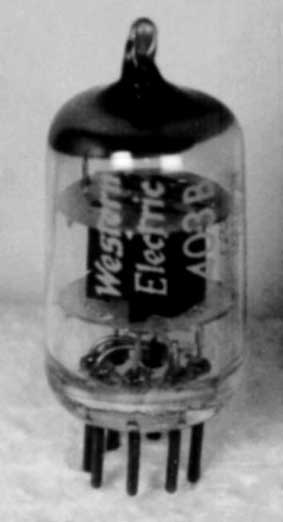

“西电”电子管是古董元件中的极品，很有口碑。有实力的发烧友用“西电”电子管装机，称听“西电”声。本机使用的一款是西电的403B，其外形见图2。这是一只锐截止五极管，主要用途是宽频带高频电压放大，早年常见用于电子管电视机中作图像中频放大和伴音中频放大，用于本机作低频电压放大，游刃有余。它的主要参数是： 屏极电压120V，最高200V； 帘栅极电压120V，最高150V； 屏极电流7.35mA； 帘栅极电流≤3.2mA； 灯丝电压、电流6.3V/0.17A。403B是小七脚管，3、4脚是灯丝。此电子管音色非常清澈，高频、中频丰满，低音厚润，噪音很低，乐声清晰、细节丰富，可以听到更多的音乐内容，并且乐声活泼，音场宽阔。此电子管在南方沿海城市可以买到，售价不太贵，非常超值。如果没有，可换用国产的6J1或南京产的八脚管6J8P等，也有不错的效果。
6922是中μ电压放大双三极管，在低屏压下工作十分出色，乐声非常厚润，音色较中性，是稍带有音响型表现的电子管，素质较高，它的噪音低，动态比例大，工作稳定。6922屏极工作电压为90V，最高达220V。与403B配合使用放大器的音质高贵华丽，细节丰富，乐声鲜活生动，音乐厚润顺滑，中、低频量感足，听感好。本机使用的是蓝字的philips JAN 6922，还有一种是绿字的，音效稍差。
电源变压器是很重要的元件，要用功率较大的型号，有充分的储备电能。本机由于电子管的工作电压较低，使用次级电压较低的旧电子管收音机的电源变压器。低频扼流圈是E1型铁芯、10H/0.2A的成品。
稳压电路的电源调整管用东芝制造的高反压、大功率开关晶体管2SD1431。参数是： BU\(_{CBO}\)为1500V；BU\(_{CEO}\)为600V；I\(_{C}\)为5A；P\(_{C}\)为80W；T\(_{j}\)为150℃。国产的代换型号是3DD262F。
阻容元件用较好的品种。电阻用AB碳阻和国产的RT型碳膜电阻；B+滤波电容用MALLORY电解电容和天和电解电容混合并联使用，还可使用20μF的“西电”罐装油浸电容。级间交连和输出电容用国产古董CZ纸质电容及ERO有极性的古董电容。当用古董电容时容量要小，用新品电容时电容量要加大。使用古董元件能使放大器具有古董电子管机的音色，会有很好的听感。
电子管座、搭棚支架选用胶木材料，主要是音乐味好。电子管座要挑选与电子管脚咬合比较紧的，可通过插、拔电子管试之，当插、拔电子管很轻松，或电子管一碰就能动时，这是与管座接线脚接触很松，最好不要用。顺便提一下电子管的管脚，有的电子管存放多年，管脚上有一些氧化物，使用前应刮擦干净，才能与管座有良好的接触。否则，管脚接触不良会使放大电路的噪音增大，音乐信息的损失会很严重。
交流电源保险丝座要选性能好、体积粗壮的上品。因为交流电源要从此经过，一般不被人们所注意，但对放音效果确实影响很大。
音量电位器RP是音频信号必经之路，又能影响到两声道的平衡，应尽量选用发烧级的品种，至少也要用ALPS的。
机内小信号线用特富龙镀银线。焊锡丝也用含银4%的品种。含银的线材和焊锡能使放音系统的音色通透圆润，顺滑清澈，细节丰富。
3.组装
本机用搭棚焊接的方式组装。虽然有了性能优异的电路和元件，但制作工艺对放音效果及信噪比、工作的稳定性的影响也很大，所以一定要多下功夫，整体的布置、元件排位、走线等都要精心安排。具体的做法在本刊及其他书刊的文章中都有介绍，可参考，本文不再重复。
4.调校
组装后的测量、调整、校声工作也非常重要。尽管一个电路确定之后，它的音色也基本定型，但电子管与元件搭配不同，调试及校声的手法不同，也会使放音表现各有特色。调校的内容包括：使各级放大管工作在最佳工作点上；整个电路工作稳定，无自激现象；信噪比至少要达到85dB以上；负反馈量适当，音色合乎要求； 频率响应够宽、曲线较平直等。
组装焊接完毕，详细检查无误，按位置插上电子管，测量稳压电路输出端（2SD1431的发射极）对地无短路的现象，即可单独通电试机。通电后各电子管灯丝慢慢点燃，之后一切正常，便可以进行测量。首先测量B+滤波电路输出端（C7的正端），应有230～240V且比较稳定的直流电压，稳压电路输出端有十分稳定的200V的直流电压，则电源的B+电压和稳压电路工作正常。当6922的屏极（1、6脚）电压在100～120V，阴极（3、8脚）在2V左右时，此级的工作基本正常。当403B的屏极（5脚）电压在110V左右，帘栅极（6脚）电压有90V，阴极（2、7脚）电压在1.5～1.8V时，403B的工作也正常。继续通电一两个小时，进行观察、煲机，若无异常现象，就可接入放音系统试音。
通电测试完毕后，如果有故障寻迹器，可接在输出端RCA插座上，将音量电位器RP调至二分之一以上。手握小起子的金属部分碰触输入RCA插座的正端，输入一个人体感应的信号，便可听到放大了的“嘟、嘟”声，说明机器工作正常。如果还能听到杂声、交流声或因元件排位、走线不当等引起自激的啸叫，应检查并消除，然后再试听。
接入放音系统后，将电子管前级和功放的音量电位器开大至接近全开，耳朵靠近低音扬声器，基本听不到交流声，此时信噪比已达到85dB以上了。如果是90dB以上则会感到非常宁静。试音时，要播放各种内容的碟片，多播放一段时间，再根据它的表现进行校声。若有音频测试CD碟放放，听听放音系统频响则更佳。
B+1电源退耦电容至屏极的距离对高音的表现有影响，若太靠近，会使高音表现差，所以根据高音的情况将此电容焊点的位置稍做改动，再做比较。这样做是为了减小输出电路的分布电容。
B+滤波输入电容C6对中、低频的量感，低频的力度，清晰度及韧性等影响最大。C6的品质差或是已使用多年的拆机电解电容，中、低频的量感虽然够，但清晰度差，低音的力度也不够，可换新品或者换个品牌，也可以用国产聚丙烯MKP电子管机专用电容试试，如新德克、凯立制造的MKP薄膜电容性能已不错，可用几只并联使用。
调整级间交连电容和输出电容的容量或更换更发烧的品种，频响宽度及中、低频量感或低频的力度也会得到改善。
还可以换用不同厂家的电子管校声，如403B可换用国产的6J1，6922换用SIEMENS金脚的E88CC或俄罗斯的6922等，放音效果会有不同的表现。
本电子管前级适用于各种晶体管机或电子管机功放的放音系统，本机音色并不太浓，但非常清澈，并且乐声厚润顺滑，分析力高，中、低频量感足，不论推电子管机或晶体管机功放，均不会有某项偏激的现象发生，并使放音系统具有“西电”的音色。
文/戴洪志
