1.KDT-8单曲音效集成电路

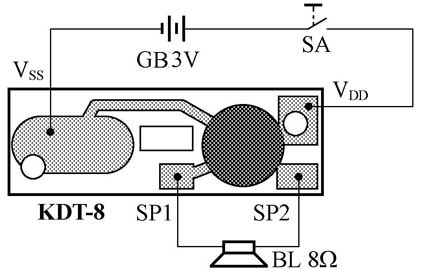

KDT-8采用COB黑膏软封装，内储一首名曲主旋律，工作电压为3V，电路通电即响。该集成电路最大的特点是体积小巧，外形尺寸仅为23mm×7mm，而且芯片还内置了三极管，无须外接功放三极管就能直接驱动小型扬声器放音。每片KDT-8内储一首乐曲，曲名品种较多，可供选择，且音色佳，它只有四个引脚：V\(_{DD}\)、V\(_{SS}\)分别为电源正端与负端，SP1、SP2分别接扬声器。电路通电后，扬声器就播放芯片内储的电子乐曲音效，断电后，音乐声中止，其典型接线图见图1。下面介绍该集成电路的几例应用。
图2是一个小巧的音乐理疗器，合上电源开关SA，KDT-8的输出端SP1、SP2即输出芯片内储的乐曲信号，经变压器T升压，变成高压音频脉冲经电位器RP从接线柱X1、X2输出，通过电极加到患者肌体进行物理治疗。调节RP可以改变理疗电信号的强度，理疗时应由小到大缓慢调节，至强度合适时为止。变压器T需要自制：采用E7型锰锌铁氧体磁芯，L1绕组用Φ0.2mm高强度聚脂漆包线绕60匝，高压绕组L2用Φ0.08mm高强度聚脂漆包线绕2200匝。该理疗器对腰酸背痛、消除肌肉疲劳有较好的疗效，但不能用于外伤性、头部及心胸部位的理疗。

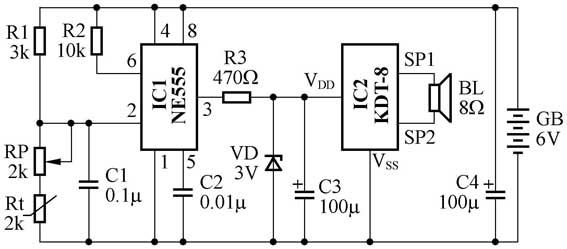

图3是一个简单的温升音乐报警器电路，它采用热敏电阻作为温度传感器，用NE555作电压比较器，电路重复性好，灵敏度高，可用于水沸等不同场合下温升报警用。
图4是一个电子音乐模拟生日蜡烛。闭合开关SA，KDT-8音乐集成电路即通电工作，其SP1、SP2端就输出芯片内储的电子乐曲信号，经变压器T升压，驱动V1～V3三只氖泡，发出跳动的红光，同时压电陶瓷片B发出轻微的电子乐曲声。T可采用小型晶体管收音机里用的输出变压器，原8Ω端L1接KDT-8的SP1与SP2端；原输入端接氖泡与电阻端，中心抽头悬空不用。变压器T也可自制：用5mm×5.5mm芯柱的硅钢片作铁芯，L1绕组用Φ0.12mm高强度聚脂漆包线绕40匝，高压绕组L2用Φ0.08mm高强度聚脂漆包线绕1500匝即可。V1～V3可用NH-416型小型氖泡，其他元器件无特殊要求。制作时，用塑料或硬纸制作一个大红蜡烛模型，将电子机芯藏匿在蜡烛台底座里，氖泡V1～V3成品字形做在蜡心位置上，外面用红色玻璃纸做成火焰状，这样当V1～V3发出闪动辉光时，就好像火焰在跳动，十分逼真。
图5是用KDT-8制作的音乐彩灯控制器。220V交流电经VD2、VD1、C1、C2降压整流后在C1两端获得3V左右直流电压为KDT-8供电。KDT-8输出端SP1、SP2即输出芯片内储的音乐信号经变压器T耦合加到晶闸管VS的门极与阴极之间，使VS的导通角随音乐信号变化而变化，从而使彩灯串E随音乐节奏闪闪发光，与此同时压电陶瓷片B还能发出悦耳动听的电子乐曲声。制作和使用时应注意安全。
2.KDT-66儿童车音效集成电路

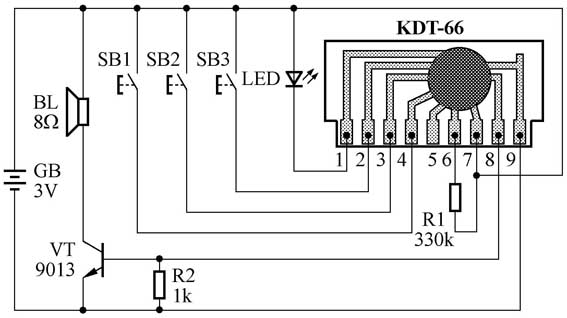

KDT-66是专为童车开发设计生产的音效集成电路，芯片采用COB黑膏软封装，尺寸为27.5mm×13.5mm，芯片内储了汽车扬声器声、警车声和18首双音乐曲，采用三个触发端分别控制，工作电压为3V。图6是其典型应用电路。
KDT-66芯片对外共有9个引出脚，各引脚功能为：1脚（P23）为发光二极管驱动输出端；2脚（P22）为双音乐曲信号输出触发端，高电平触发有效；3脚（P21）为警车声信号输出触发端，高电平触发有效；4脚（P20）为汽车扬声器信号输出触发端，高电平触发有效；5脚（TEST）为测试端，平时可悬空处理；6脚（OSC）为振荡端，外接一振荡电阻器至电源正端； 7脚（V\(_{DD}\)）为电源正端；8脚（OUT）为音效信号输出端；9脚（V\(_{SS}\)）为电源负端。图中，SB1～SB3分别为三个触发按键，安装在童车的前方。按下SB1，KDT-66音效信号输出端（8脚）就输出汽车扬声器信号，经VT功率放大后推动扬声器BL放音；若按下SB2，扬声器BL播放的将是警车声音效；如果按下SB3，扬声器BL播放的是双音儿歌乐曲，按键一次，换一首乐曲，共有12首乐曲可循环播出。KDT-66在输出音效的同时，1脚还可以驱动发光管LED闪烁。R1是KDT-66的外接振荡电阻器，更改其阻值可以调整芯片输出音效的音调高低。
3.KDT-560光控狗叫声语音集成电路

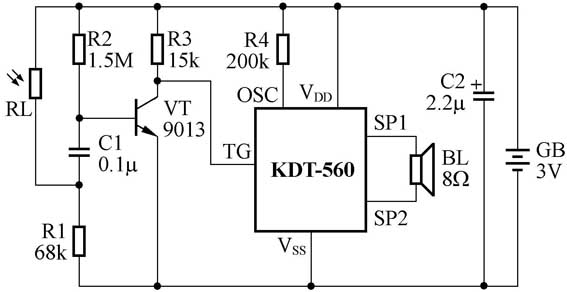

KDT-560光控狗叫声语音集成电路是在原KDT-560动物叫声电路芯片基础上改进的产品，用它制作光控狗叫玩具非常简单，除了电池和扬声器外，玩具所需的阻容元件及三极管均可插焊在芯片自带的小印板上，就构成了一个完整的光控狗叫玩具，见图7。图中，电阻R2的取值很有讲究，只要它与三极管VT的放大倍数β值配合得当，电路在静态时，因VT导通，芯片触发端TG为低电平，扬声器BL无声。此时只要用手在光敏电阻器RL前晃动一下，因照射在RL的光强发生变化，电阻R1两端就会产生一个电脉冲，经C1耦合与VT放大，可向芯片触发端TG输入一个正脉冲，芯片即被触发，扬声器BL即播放三声狗叫声，然后静止。如果再次在RL前晃动，扬声器又会发声。R4是芯片的振荡电阻器，更改其阻值可以调整狗叫声的音调高低。
RL应选用亮阻与暗阻相差倍数愈大愈好的光敏电阻器，如果用压电陶瓷蜂鸣片取代光敏电阻器，则可将光控电路改造为声控控制。本电路可用于儿童玩具及报警器等，KDT-560光控芯片除有狗叫声外，还有夜莺鸟鸣声等多种动物叫声可供选用。
