一、电路概述
HT8654是基于ADM算法的单片CMOS语音录放集成电路，由于它的工作模式很像鹦鹉学舌，故称之为 “鹦鹉学舌IC”。IC内部集成了RC时钟振荡器、时序发生电路、控制电路、两个话筒前置放大器、一个动态存储器DRAM刷新电路、一个电压型D/A输出电路、一个电流型D/A输出电路等。HT8654是通过调制器实现自动录音和声音回放，并由录音和播放时工作在不同频率下的差异而产生变音的效果。HT8654通过选择64K或256K的DRAM，提供2秒或4秒录/放音时间。HT8654有2种停止录音方式：一种是静默控制方式（即静音0.6秒即播放），另一种是容量控制方式（即录满即播放）。重复播放次数可设为1～7次和无限次。HT8654适合于电子玩具、仿声器、游戏机、电子鹦鹉等。

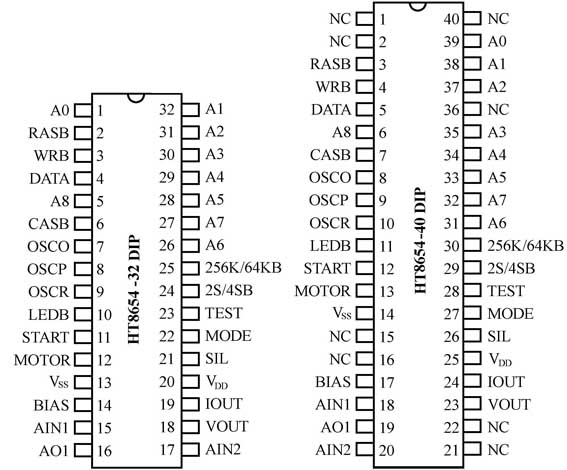

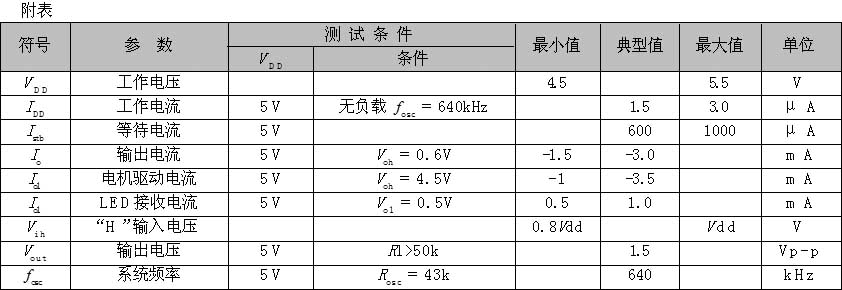

HT8654有32引脚DIP和40引脚DIP两种封装形式，如图1所示。工作电压为4.5V～5.5V，自动掉电，低功耗。附表所列为HT8654电气特性参数。
二、功能描述
HT8654根据SIL引脚状态有2种方法终止录音和开始回放。当SIL引脚接高电平时，以静默方式控制停止回放； 当SIL引脚接地时，以存储容量方式控制停止回放。
HT8654根据MODE引脚状态有两种回放工作模式： 当MODE引脚为高电平时，为有限次数回放，回放次数为1～7次，每次回放之间间隔0.4秒；当MODE引脚接地时，为无限次数回放。声音大小可通过R\(_{PLY}\)阻值控制。
HT8654提供一个电机输出驱动引脚。在播放时输出高电平信号，驱动电机工作，播放终止时停止输出。HT8654还提供一个LED驱动引脚： 在准备状态和播放状态时，LED关断； 在录音时开通，LED亮度随声音大小变化。
接通电源，HT8654处于准备工作状况，当检测到声音信号输入时，HT8654开始录音，当存储器录音空间已满或检测到0.6秒静音时，即停止录音，接着开始回放录入的声音（回放次数设为4次），连续播放4遍后又返回录音状态。如此循环64次后，HT8654便自动关闭电源并停止工作。

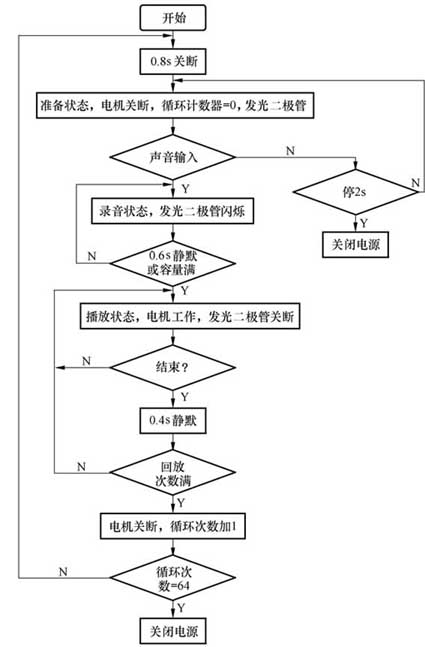

图2为等待控制和有限回放模式工作流程图。图3是HT8654典型电路原理图。
文/王南阳
