一台索尼CDX-636型车用10碟CD盒，放音时声音正常，但搜索和换片时出现搜索噪声。

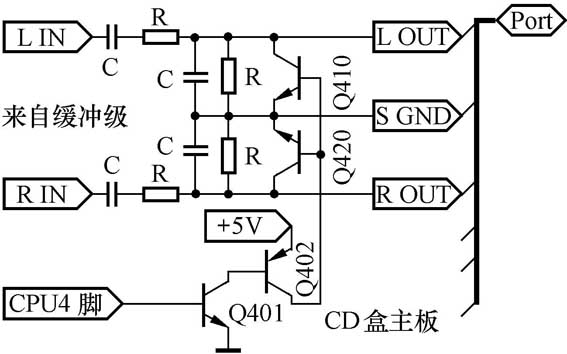

该机的有关电路如图1所示（图中的元器件符号均为原厂图纸符号）。在搜索和换片时由CPU的4脚输出一个高电平信号给静噪控制管Q401、Q402，经两级电平变换后输出高电平送给静噪执行管Q410、Q420基极，令它们导通，使左右声道输出信号对地短路，从而实现静噪。在正常放音时CPU的4脚输出低电平，使Q410、Q420截止，声音正常输出。
从本机故障看，故障可能在静噪电路。于是在放音时检查各点电平，发现Q410、Q420集电极在换片时依然是高电平，怀疑是Q410、Q420不良，换新管后，故障依旧。既然Q410、Q420基极电平正常，则应看看它们的发射极有没有通地？经检查果然不通。进一步检查，发现主板至接口板的排线中的地线有一根有一道很小的断痕。用刀刮开排线开路处保护层，把开路点接通，用绝缘胶布包好，试机，故障排除。
小结：

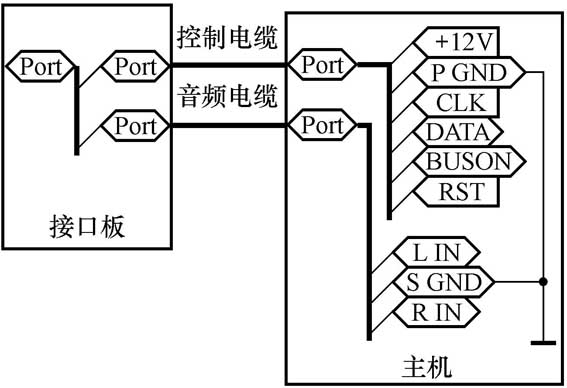

该CD盒经接口板后通过两根电缆与控制主机相连（见图2），一条包括电源和控制信号（控制电缆），另一条是左右声道音频信号输出（音频电缆），电源地和信号地是独立的。在主机里，电源和信号是共地的。也就是说，CD盒静噪用的地线（信号地）是通过CD盒主板、排线、接口板、音频电缆及主机电源地线接地的，只要其中任何一个环节出现故障，CD盒搜索和换片时就会出现搜索噪声，而本例是由于排线引起。另外，在修理索尼CD盒试机时，如果不是用主机控制CD盒，要使电源地和信号地连通，否则会出现声音失真，这也是地线引起的。
文/谢沛坚
