该话机公共电路部分原理如图1所示（图中标出了主要元器件损坏后将出现的故障现象，仅供参考），电话机出现挂不断机的现象，一般都是脉冲开关管击穿损坏所致。该话机的脉冲开关管是用两个A92型管子组成。用数字万用表的二极管挡对2Q4（A92）、2Q5（A92）这两个管子进行检查，发现其c-e结都已击穿。用两个同型号管子焊上后，话机接收和拨打电话正常，故障排除。

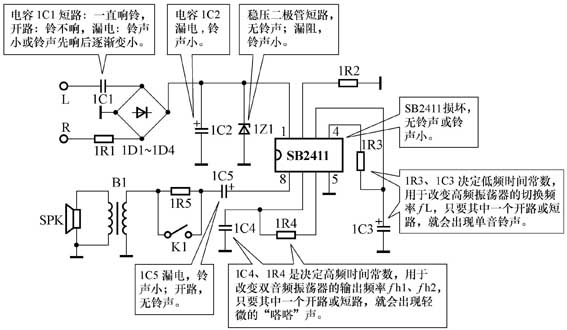

该故障主要是话机的铃流转换电路元件质量下降所致。该话机的铃流转换电路如图2所示（图中标出了主要元器件损坏后将出现的故障现象，仅供参考）。铃流电路主要由集成块SB2411及外围元件组成，外线铃流信号经电容1C1、电阻1R1阻容降压，4个二极管1D1～1D4桥式整流，电容1C2滤波，二极管1Z1稳压后，到铃流集成块SB2411的1脚。用镊子直接短路电容1C1引脚，此时扬声器传出单一频率的铃音，由此说明铃流集成块SB2411外接振荡阻容元件有问题。随后对电阻1R3、1R4，电容1C3、1C4检查，发现电容1C3（0.47μF）已严重漏电。用同容值电容换上后，铃声恢复正常，故障排除。
文/韩军春 韩雪松
