飞利浦系列彩电故障自检显示
飞利浦系列总线彩电具有故障自检显示功能，不能开机时用指示灯闪烁方式提供自检信息，能正常开机后，需进入维修调整模式，通过屏幕显示提供自检信息。
1.飞利浦G88AA机芯故障自检显示

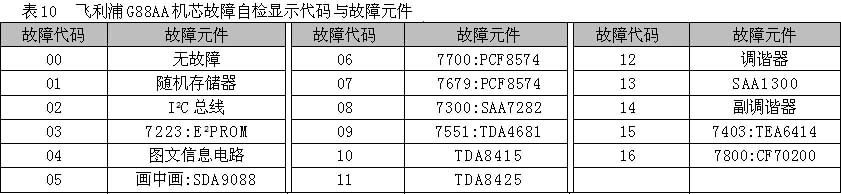

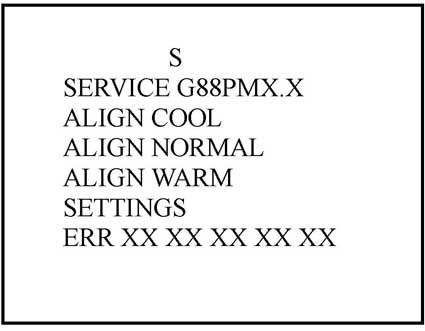

G88AA机芯（代表机型：29PT780A/93R、25PT448A/93R），采用指示灯闪烁方式和屏幕显示提供故障自检信息。当能正常开机时，打开电视机后盖，按下操作面板上的测试键，电视机即可进入维修调整模式，屏幕上显示主调整菜单，如图5所示。上部为副菜单名称，最下部的“ERR XX XX XX XX XX”为微处理器记录的发生故障的电路代码，其中“XX”为故障代码的数字，代表发生故障的集成电路，第一个“XX”为最后一次检测到的故障代码，最后一个“XX”为第一次检测到的故障代码，最多可记录最近发生的5个故障代码。G88AA机芯在屏幕上显示的故障代码与故障元件如表10所示。查阅故障显示或调整后，按遥控器上的“待机”键，可清除故障记录并退出维修调整模式。
2.飞利浦G8AA机芯故障自检显示

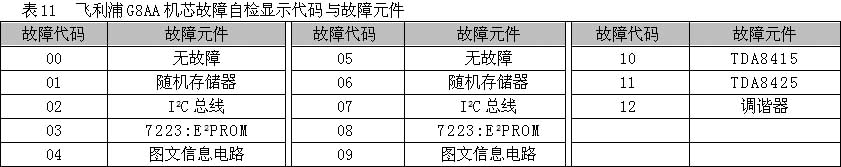

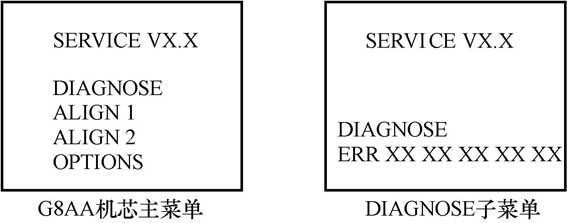

G8AA机芯（代表机型：25SX8661/57R、29SX8876/93R），采用指示灯闪烁方式和屏幕显示提供故障自检信息。当能正常开机时，打开电视机后盖，按下操作面板上的测试键，电视机即可进入维修调整模式，屏幕上显示主调整菜单，如图6所示。主菜单中的“DIAGNOSE”为故障代码查询子菜单名称，进入该子菜单，即可显示“ERR XX XX XX XX XX”微处理器记录的发生故障的电路代码，记录规律与G88AA机芯相同。G8AA机芯在屏幕上显示的故障代码及故障元件如表11所示。
3. 飞利浦PV4.0AA机芯故障自检显示

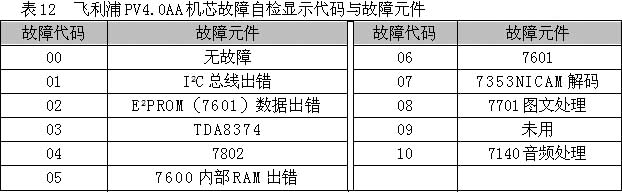

PV4.0AA机芯（代表机型：21PT238A/57R/93R、21PT240A/93R、21PT260A/57R、25PT4528/93R），采用指示灯闪烁方式和屏幕显示提供故障自检信息。当电视机能正常开机时，打开电视机后盖，断开电视机电源，把M25测试点对地短路，接着打开电视机电源，电视机即可进入维修调整模式，屏幕上显示主调整菜单，其主菜单与G88AA机芯类似。主菜单下部显示的“ERR XX XX XX XX XX”，为微处理器7600记录的发生故障的电路代码，记录规律与G88AA机芯相同。PV4.0AA机芯在屏幕上显示的故障代码与故障元件如表12所示。
4. 飞利浦MD1.1A机芯故障自检显示
MD1.1A机芯（代表机型：29PT889A/69R、29PT880A/93R、29PT886A/75R），采用指示灯闪烁方式和屏幕显示提供故障自检信息。当电视机能正常开机时，打开电视机后盖，短路小信号电路板上的“1S43”和“1S42”测试点（SERVICE），电视机即可进入维修调整模式，也可使用专用维修遥控器“RC7150”，按遥控器上的“ALIGN”键，进入维修模式。屏幕上显示主调整菜单，主菜单上部显示的“ER XX XX XX XX XX”为微处理器记录的发生故障的电路代码，记录规律与G88AA机芯相同。MD1.1A机芯在屏幕上显示的故障代码与故障元件如表13所示。
5. 飞利浦MD1.0A机芯故障自检显示
MD1.0A机芯（代表机型：29PT548A/93S、29PT486A/93R、34PT5693 ），采用指示灯闪烁方式和屏幕显示提供故障自检信息。当电视机能正常开机时，打开电视机后盖，短路小信号电路板上的“1S43”和“1S42”测试点（SERVICE），电视机即可进入维修调整模式； 也可使用专用维修遥控器“RC7150”，按遥控器上的“ALIGN”键，进入维修模式。屏幕上显示主调整菜单，主菜单与图6的G8AA类似，主菜单中的“DIAGNOSE”为故障代码。查询子菜单名称，进入该子菜单，即可显示“ERR XX XX XX XX XX”微处理器记录的发生故障的电路代码，记录规律与G88AA机芯相同。MD1.0A机芯在屏幕上显示的故障代码与故障元件如表14所示。
6. 飞利浦ANUBIS-S机芯故障自检显示
ANUBIS-S机芯（代表机型：25GX1881/93S/93T、21GX1871/93R）采用指示灯闪烁方式和屏幕显示提供故障自检信息。当电视机能正常开机时，瞬间短路主电路板上的“M31”和“M32”测试点，电视机即可进入维修调整模式，屏幕上显示主调整菜单，显示微处理器记录的发生故障的电路代码。ANUBIS-S机芯在屏幕上显示的故障代码与故障元件如表15所示。
7. 飞利浦L7.3机芯故障自检显示
L7.3机芯（代表机型：25PT4528/93R、29PT4423/93R、29PT442A/93），采用指示灯闪烁方式和屏幕显示提供故障自检信息。当电视机能正常开机时，瞬间短路主电路板上的“M24”和“M25”测试点，电视机即可进入维修默认SDM模式，屏幕上显示绿色字符“S”和红色主菜单： 软件版本号、选项与数据、故障代码。L7.3机芯在屏幕上显示的故障代码与故障元件如表16所示。
8.飞利浦G8机芯故障自检显示
G8机芯（代表机型：25SX8661/93R、29SX8671/93S、29SX8671/93T），采用指示灯闪烁方式和屏幕显示提供故障自检信息。当电视机能正常开机时，拆开电视机的外壳，按电路板上的维修开关，电视机即可进入维修模式，屏幕上显示主菜单，进入ALICN1菜单中的“DIAGNOSE”项，即可显示故障代码。G8机芯在屏幕上显示的故障代码与故障元件如表17所示。
9.飞利浦FL2G机芯故障自检显示
FL2G机芯（代表机型： 16∶9宽屏幕彩电），利用7只发光二极管组成不同的发光组合，提供故障自检信息。FL2G机芯指示灯组合显示的故障代码，如表18所示。
国产彩电故障自检显示
在国产彩电中很多机型也具有故障自检显示功能，但厂家提供的资料较少。下面介绍几种具有故障自检显示功能的彩电机型。
1. 长虹NC-3、海信XK94C机芯故障自检显示
NC-6机芯（C2919 P、C2939KS、C3418PN、C3419P等）、海信XK94C机芯（TC-2929P、TC-2929DSP、TC-2959DNP、TC-2959TNP）彩电，采用东芝TA8775、TA8783作为小信号处理电路，具有屏幕自检显示功能。获取屏幕自检显示信息时必须先进入维修模式，然后再进入屏幕自检显示。其方法是： 在电视机能正常开机时，同时按遥控器上的“F”和电视机上的“AV/TV”键，然后依次按数字键“1048”，即可进入维修模式。进入维修模式后，同时按遥控器上的“F”键和数字“4”键，便可进入屏幕自检显示状态，屏幕上显示自检信息。长虹NC-3、海信XK94C机芯故障自检显示如图7所示。
屏显中列出了该机的功能电路名称和自检结果，上部为同步信号检测结果，正常时显示“OK”，异常时显示“NO”；下部显示功能电路检测结果，正常时功能电路名称的字符为绿色，检测到故障时，功能电路的字符变为红色，不检测为黄色。图中“SYNC1”代表射频状态下的同步信号，“SYNC2”代表AV状态下同步信号，“PLL”代表主画面高频调谐器H001，“PIF”代表中放电路，“IGR”代表双伴音电路，“NICAM”代表丽音电路ICD01，“AUD”代表伴音控制电路ICQ15，“AV”代表AV/TV切换电路，“TEXT”代表图文处理电路ICF02，“RGB”代表画中画字符开关电路ICX50，“VCD”代表主画面扫描解码电路，“E/W”代表左右校正电路IC302，“MEMORY”代表存储器ICA07，“PLL2”代表子画面调谐器H002，“AV2”代表子画面AV/TV切换电路ICP05。
2. 长虹NC-6机芯、熊猫3488故障自检显示
NC-6机芯（G2966、G2967、G3898等）、熊猫3488彩电，具有屏幕自检显示功能。获取屏幕自检显示信息时必须先进入维修模式，然后再进入屏幕自检显示。其方法是： 在电视机能正常开机时，按遥控器上的“静音”键1次，接着同时按遥控器上的“静音”键和电视机上的“MENU”键，即可进入维修模式。进入维修模式后，按下遥控器上的数字“9”键，便可进入屏幕自检显示状态，屏幕上显示自检信息如图8所示。
NC-6机芯屏幕自检显示的内容如下：“23906153”为微处理器QA01零件号；“POWER 00”代表保护电路的动作次数，正常时为0，不为0时说明保护电路曾动作过； “BUS LINE OK”代表总线工作正常，异常时显示“SDA1-GND”， 代表SDA发生对地短路故障，显示“SCL1-GND”代表SCL发生对地短路故障，显示“SCL1-SDA1”代表SCL与SDA线短接； “BUS CINT OK”表示总线控制正常，异常时显示“Q——-NG”，“Q——-”代表被控集成电路编号（如QA02、QQ01、Q910等），“NG”表示发生故障；“BLOCK UV V1 V2”代表电视U、V波段和AV接收V1、V2电路，工作正常时字符为绿色，异常时字符为红色；“QV01”为AV/TV转换电路，正常时字符为绿色，异常时字符为红色。
3.牡丹CT2988彩电故障自检显示
牡丹CT2988彩电，具有屏幕自检显示功能。获取屏幕自检显示信息时必须先进入维修模式，然后再进入屏幕自检显示。其方法是：在电视机能正常开机时，同时按电视机上的“音量+/-”键和遥控器上的“显示”键，即可进入维修模式。进入维修模式后，按下遥控器上的数字“9”键，便可进入屏幕自检显示状态，屏幕上显示自检信息如图9所示。
牡丹CT2988彩电屏幕显示与长虹NC-6类似，只有三个检测项目：“BUS LINE OK”和“BUS CINT OK”项目与长虹NC-6机芯相同，“SYNC OK”表示同步信号输入正常，异常时显示“SYNC NG”。
4. 北京8340、2931，熊猫2918、2518，黄河6418，金凤2158，海信TC2518等彩电故障自检显示
北京8340、2931，熊猫2918、2518，黄河6418，金凤2158，海信TC2518等彩电，采用东芝TA8880或TA8783作为小信号处理电路，具有屏幕自检显示功能。获取屏幕自检显示信息时必须先进入维修模式，然后再进入屏幕自检显示。其方法是： 在电视机能正常开机时，同时按遥控器上的“F”键和“AV”键，然后迅速依次按遥控器上的数字键“1048”，即可进入维修模式，屏幕上显示字符“M”。进入维修模式后，同时按遥控器上的“F”键和数字“4”键，便可进入屏幕自检显示状态，屏幕上显示自检信息。其屏幕自检显示内容与海信XK-94C机芯相同。
5.创维4T、5T、5T10机芯，TCL2101C故障自检显示
创维4T、5T、5T10机芯（代表机型：8000T-2199、8000A-2582、29SF8800）和TCL2101C彩电，采用东芝TB1238、TB1240作为小信号处理电路，具有屏幕自检显示功能。获取屏幕自检显示信息时必须先进入维修模式，然后再进入屏幕自检显示。其方法是： 在电视机能正常开机时，先按电视机上的“音量-”键将音量减到最小，不松手，再按遥控器上的“屏显”键，即可进入维修S模式，屏幕上显示字符“S”。进入维修模式后，按遥控器上的数字“9”键，便可进入屏幕自检显示状态，屏幕上显示自检信息如图10所示。
4T、5T机芯和TCL2101C屏幕显示与牡丹CT2988类似，5T10机芯的屏幕自检显示如图10所示，有2个屏幕显示，用遥控器上的数字键“9”进行切换。创维4T、5T、5T10机芯自检屏显内容参见牡丹CT2988的介绍。
6.创维数码100机芯故障自检显示
创维数码100机芯（代表机型： 100-2982、100-2928），采用飞利浦TDA9194、TDA9151、TDA4780作为小信号处理电路，具有屏幕自检显示功能。获取屏幕自检显示信息时必须先进入维修模式，其方法是： 在电视机能正常开机时，使用工厂调试专用遥控器，按遥控器上的“SERVICE”键，即可进入工厂模式，屏幕上显示维修菜单，有6个子菜单，用遥控器上的工厂模式键翻页，第一屏子菜单便是整机主要集成电路的工作状态，如图11所示。
图中左侧显示集成电路名称，名称后面是该电路的工作状态，正常时显示“ACTIVE”，发生故障时显示“NO ACTIVE”。其中TDA9141为色度解码电路，TDA9151为行/场扫描控制电路，4780/4670为亮度处理电路，TDA8540为电子开关，SAA7283为丽音处理电路，TDA9860 为Hi-Fi处理电路，SDA9189为画中画处理电路，IPQMK4为数字处理电路。
7.海信TC3430A彩电故障自检显示
海信TC3430A彩电，采用东芝TB1227作为小信号处理电路，具有屏幕自检显示功能。获取屏幕自检显示信息时必须先进入维修模式，其方法是：使用TC2939N彩电遥控器（或先将用户遥控器交替键右侧的一个空键位抠开，装上导电橡胶，作为“图文”键），依次按遥控器上的“图文”键、“AV”键和数字键“2、9、7、8”，即可进入维修模式，屏幕上显示“M”。进入维修模式后，使用TC2939N彩电遥控器，按“立体声/双语音”切换键，或使用用户遥控器按“屏幕显示”键左侧的按键，即可进入故障自检显示状态，屏幕上显示自检信息如图12所示。
屏幕上部CONNECT表示微处理器与被控电路的连接情况： 下部左侧显示集成电路的名称，右侧显示该电路的通讯状态，微处理器与被控电路通讯正常时显示“OK”，通讯发生故障时显示“NO”。该机的SAA5700和MSP3410D未使用，也显示“NO”。
8.海信胶片系列彩电故障自检显示
海信胶片系列彩电（代表机型：TDF2918、TDF2988），采用飞利浦TDA4780、VPC3210作为小信号处理电路，具有屏幕自检显示功能。获取屏幕自检显示信息时必须先进入维修模式，其方法是： 在电视机能正常开机时，使用HY-2001遥控器，按遥控器上的“环绕声”和“屏幕显示”键，然后按数字键“9090”，即可进入工厂模式，屏幕上显示维修菜单，有数个子菜单，用遥控器上的“分页显示”键向前翻页，用“锁定”键向后翻页，TDF2918的子菜单2便是整机主要集成电路的自检结果，TDF2988最后的子菜单为集成电路自检结果，其屏幕显示的内容与海信TC3430A类似，左侧显示集成电路的名称，右侧显示该电路的通讯状态，机型不同集成电路的名称也不同。微处理器与被控电路通讯正常时显示“OK”，通讯发生故障时显示“NO”。
文/孙德印 孙铁刚
