说到矿石收音机，可能越来越多的人会感到陌生，不过在广播发展之初它可是名扬天下，那时电子元件昂贵的价格让人望而却步，而矿石收音机不用电源供电，所用的元件少，容易DIY的特点，得到了广泛的应用，笔者近来DIY了一架AM波段的矿石机，供大家交流。
二、所用材料：
直径0.5～1.0mm的漆包线约8m，空气单联一只（360p），自动塑壳圆珠笔一只，自然铜几粒（中药店里有卖，较便宜，尽可能选择大块的）、800Ω以上的耳机一只，0.001μ的电容一只，细绞线若干，10m以上单股电源线一条，约10cm长、5cm粗PVC管一段或塑料废药瓶一只。
三、制作方法：

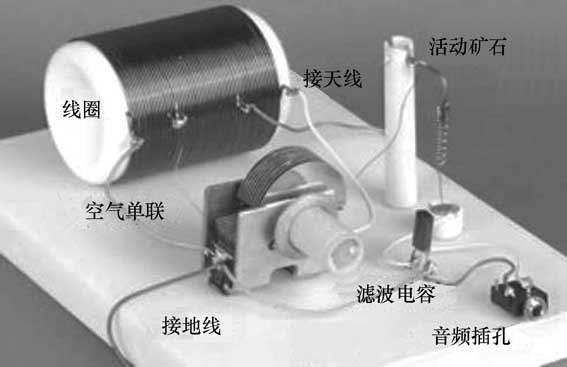

1、活动矿石的制作，取备用矿石用尖嘴钳夹开，表面有亮晶晶的就是我们所要找的合适的矿石，做好的活动矿石如图2所示，左侧的竖支架用拆开的圆珠笔外壳，将外壳截成1cm和5cm两段，将长的那段在一端作个0.5cm长的缺口，在0.25cm处钻个小孔，横梁及弹簧上部那段可以用一根稍粗的金属丝制成，弹簧触丝则选用圆珠笔内的弹簧，将一端取直磨成针状，固定矿石的方法很多，笔者选用的是较简单的一种方法，就是将矿石一个面裸露在外，然后将其余的部分用我们平时所有的屏蔽纸（也可以用如牙膏的金属外壳）将其包裹，注意这里要在矿石与包裹层之间加一引出线，作为检波的输出，适当调整矿石包裹层的大小，使它与1cm那段圆珠笔外壳的内径大小一致，使其放入不上下滑动，这样活动矿石就做好了。2、制作线圈，用漆包线从PVC管的一端开始密绕50圈，记住分别在第15和35圈的时候分别抽出一个线头，这里也可以用双线并绕，然后将其中的一条取下，就形成了间绕的形式，这里可以根据实际情况选择制作。接下来的工作就是将它们按图1的电路组装到一起，如图3所示那样，这样矿石收音机就基本做好了。
四、试听：
由于住在楼上，所以没法埋地线，只好接到暖气片上，用准备好的电源线从窗口垂下6～7m长，接上耳机，里面有一丝蜂鸣一样的噪音，用手调动单联，可以听到一个点有微弱的声音，在矿石上移动触丝也不见改善，估计是地线和天线性能低的原因； 于是重新将地线接到有线电视的屏蔽网上，用一段电线做一个大约直径1m大小的圆圈接到天线上并用支架固定，再用一细竹杆向上伸到窗外，调解单联，这回有一个电台可以听到，然后在矿石上移动触丝找到最灵敏的点，声音还是很小，另外还有两个电台可以听到，不过分辨不清内容。
小结：
很久没做这样的实验了，现在重新听到矿石机的声音，显得格外的亲切，空气可变电容、高阻耳机现在可能不容易找到了，不过没关系，用现在的普通的可变电容一样可以，没有高阻耳机可以用电子管收音机等拆下来的输出变压器接普通的耳机或扬声器，用电源变压器也可以，只是性能会降低，检波可以用现在的二极管，最好选用锗管，因为锗管的正向压降相对小些，可以提高些性能，如果有1N34A加上晶体耳机那可以称得上是矿石收音机的绝配，性能会极大的提升，有兴趣的朋友不妨一试。
（强力推荐：为人父母的朋友，本文可选做一项很好的亲子活动）
文/张华
