编者按：
无线电爱好者在业余电子制作中，某些特殊要求的元器件往往不易购到。实际上，许多元器件除了典型的应用功能外，还具有某些潜在的功能，完全可以变通运用在一些特殊场合。为了帮助广大初学者了解和掌握元器件变通运用的原理和技巧，我们选编了一组元器件变通运用的文章，从本期起连载。
晶体二极管在通过一定的正向电流时，具有稳定的正向管压降。我们可以利用这一特性，将晶体二极管（检波二极管、整流二极管、开关二极管等）作为低稳压值的稳压二极管使用。
一、晶体二极管作稳压管的典型电路
晶体二极管作为稳压管使用，都需正向接入工作电源，并通过限流电阻将其正向电流限定在规定值。锗二极管的正向管压降约为0.3V，硅二极管的正向管压降约为0.7V，灵活运用可以得到多种稳压值。
利用一只硅二极管可以获得0.7V的稳压值。如图1所示，硅二极管VD串接一限流电阻R后，正向接入电源 +V\(_{cc}\)与地之间，在VD正极即可得到 +0.7V的稳定电压。限流电阻R的作用是控制流过二极管VD的正向电流I\(_{VD}\)，R =（+V\(_{cc}\)-0.7）/I\(_{VD}\)，I\(_{VD}\)一般为数毫安。按图2所示将硅二极管VD与限流电阻R接入负电源-V\(_{cc}\)与地之间，则可得到-0.7V的稳定电压。

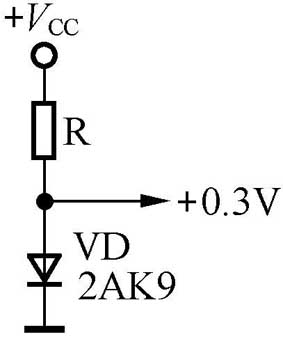

如果需要更低的稳压值，VD可采用锗二极管，如图3所示，即可获得 +0.3V的稳定电压，限流电阻R=（+V\(_{cc}\)-0.3）/I\(_{VD}\)。

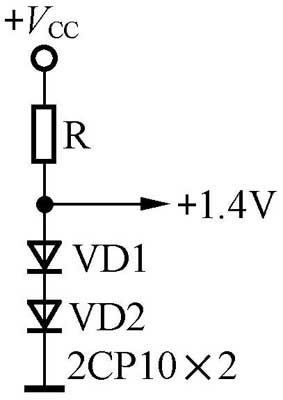

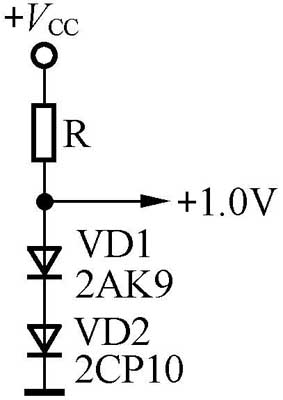

如果需要较高的稳压值，可用若干个二极管正向串接。图4为一个锗二极管VD1与一个硅二极管VD2正向串接的稳压电路，稳压值为 +1.0V，限流电阻R =（+V\(_{cc}\)-0.3-0.7）/I\(_{VD}\)。图5所示为两个硅二极管VD1、VD2正向串接，可以得到 +1.4V的稳定电压，限流电阻R =（+V\(_{cc}\)-2×0.7）/I\(_{VD}\)。

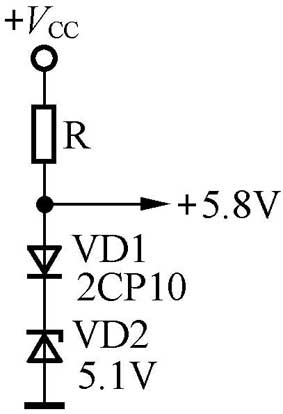

还可以采用二极管与稳压管串接的办法来提高稳压值。图6所示为一只硅二极管VD1与一只5.1V稳压管VD2相串联，可获得+5.8V的稳压值，限流电阻R =（+V\(_{cc}\)-0.7-5.1）/I\(_{VD}\)。
二、晶体二极管变通运用实例 ——收音机中的稳压电路

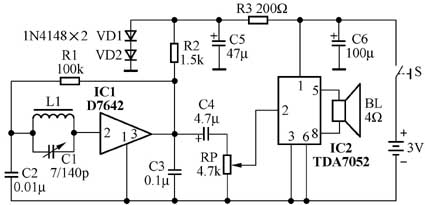

图7是一种直接放大式集成电路收音机电路图，共使用了两块集成电路。IC1为直接放大检波式收音机专用集成电路D7642，内部包括高频放大器和检波器，并且有良好的自动增益控制（AGC）功能。IC2为双声道音频功放集成电路TDA7052，这里接成BTL形式以提高输出功率，在3V电源、扬声器BL阻抗为4W的情况下，可输出150mW的音频功率。
为了保证收音机工作的稳定性，高放检波集成电路D7642（IC1）的工作电压由稳压电路提供。图7中，采用两只硅二极管VD1、VD2构成简单稳压电路，输出稳压值为1.4V，作为IC1的工作电源。
文/莫恩
