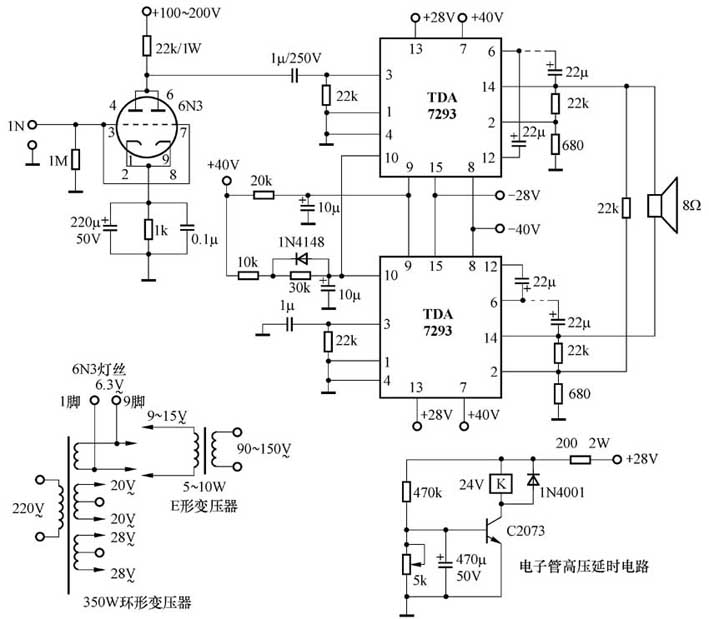

本机利用电子管与集成功放块有机的结合，使该机具有较大的输出功率和柔顺、甜美的音乐味。具体电路见附图。
输入级采用极具胆味的电子管6N3组成共阴极放大电路，每声道用1只6N3双三极管，并联使用，以降低输出阻抗。功放选用意法微电子公司近年推出的TDA7293大功率集成电路，该集成电路在工作时功率余量不大，为确保在8W负载时RMS功率达到100W，本机采用BTL方式工作。考虑到集成电路自身的耗散功率及散热问题，对集成电路内电路的供电采用高低压分开供电，集成电路内电路前级采用±40V，后级功率放大器采用±28V。这样既解决了集成电路耗散功率的问题，也使散热器的体积降到了一个合理的水平。
制作时两声道的2只6N3可用一块合适的铝合金板打孔安装管座，然后固定在机箱内。由于6N3外围元件较少，可采用搭棚焊。6N3所需屏极高压电源可用一只普通的E形变压器，将次级接到主功放变压器次级合适的电压绕组上。本人采用在主功放环形变压器上穿绕6.3V灯丝电压绕组，一边供6N3灯丝使用，一边供给E形变压器得到6N3所需屏极电压。为了延长6N3的使用寿命，高压采用继电器延时电路，功放部分可采用市售TDA7294BTL电路板安装，图中虚线接的自举电容是在采用TDA7294印板时的接法。6脚和12脚间的自举电容为TDA7293标准接法。本机制作简便，不需调试即可正常工作。
文/田凯
