国产手机典型故障维修方法与实例
波导G100手机的维修方法

🏠 首页 《无线电》杂志 2005年 🔗 第1期 🔗 第28页 分类:家电与维修 🔗 周立云 🔗

国产手机近年发展迅速,逐渐形成主流市场,笔者选择波导、TCL、海尔、康佳等国产手机的代表机型为例,介绍国产手机典型故障的维修方法与实例以飧读者,旨在抛砖引玉,共同提高。4

波导G100型手机是波导公司生产的GPRS手机,具有WAP上网功能,本篇重点介绍其典型故障的维修方法与实例。

一、典型故障维修方法


⒈无信号条指示,不能打电话

图1
图1 🔍原图 (567×702)

无信号条指示,说明接收电路或逻辑控制电路不良,检查时可根据图1所示的该机射频电路,按以下要点检查。(因为图片较大,图1见本期配刊光盘的“本期图片”文件夹)


(1)接收滤波器虚焊或性能不良

图2
图2 🔍原图 (567×606)

对于摔过的手机,FL302~FL304接收滤波器较易出现虚焊或性能不良,特别是进水手机更容易受潮而产生故障。而接收滤波器是否不良可用频谱分析仪观察其输入、输出端是否有对应的频率信号(如FL304接收中频滤波器的输入、输出端频率信号为225MHz)来判断它的好坏。正常时应有突发脉冲波形,且其波形幅度应正常。


(2)RF2.85V射频供电电路不良

图3
图3 🔍原图 (636×348)

RF2.85V射频供电为2.85V,它来自图2(见本期配刊光盘“本期图片”文件夹)所示的射频供电电路。若异常,应检查U309(ADP3330 2.85V)稳压芯片有无不良,C301、C303、C305的2.85V支路滤波电容是否存在漏电,否则应检查来自U3(AD6522)微处理芯片的VSYNTHEN控制信号是否正常。


(3)接收信号处理电路不良

接收信号处理电路主要由U302(SI4133G-XM2)频率合成器芯片、U301(HD155128TF)中频处理芯片组成。U301芯片、U302芯片均由RF2.85V供电,U301芯片完成对接收、发射中频信号的处理,U302芯片产生1150~1160MHz(GSM)、1160~1185MHz(GSM)、1580~1655MHz(DCS-RX)、1575~1650MHz(DCS-TX)的第一本振信号和1080MHz的第二本振信号。从检修实例看,该电路故障多由U301芯片、U302芯片本身虚焊引起。


2.有信号条指示,但不能打电话

有信号条指示,说明接收电路工作基本正常,不能打电话问题应出在发射电路及逻辑控制电路,检查时可根据图1所示该机的射频电路,按以下要点检查。


(1)天线切换电路不良

天线切换电路故障多由内置天线接触不良、FL301天线切换芯片虚焊,U306控制芯片、U307控制芯片不良引起。


(2)发射电路不良

发射电路故障多由U303(PF08107B)发射功率放大芯片虚焊或不良引起。


(3)逻辑控制电路不良

重点检查来自U3(AD6522)微处理芯片GPI-16、GPO-11、GPO-17控制信号是否正常(参见图2),从大量的维修实例看,U3微处理芯片虚焊是导致上述控制信号异常的常见原因。


3.按开机键不能开机

按开机键不能开机,重点从以下五方面去检查。


(1)供电电路不良

首先检查手机电池电压VBAT是否低于3.2V(参见图2),如果是,应马上充电或更换电池。检查U1(ADP3408)电源处理芯片第19脚、第21脚是否为2.8V,第6脚、第22脚、第24脚是否为2.45V,第25脚是否为2.7V,如果电压低或为零,在电池供电正常的情况下,重点检查与上述引脚连接的滤波电容是否存在漏电,对应的负载是否存在漏电或短路,否则需检查U1芯片本身。当加电压时,检查U1芯片第1脚电平是否从低到高变化,如果不是,则检查相关元件。


(2)开机控制电路不良

正常情况下,当按下“POWERKEY”电源键时,U1电源处理芯片第2脚应由高电平变成低电平,此时手机专用维修电源的电流表指针应摆动。若不摆动,应检查“POWERKEY”电源键是否存在不良,相关印制线是否存在开路。否则应检查U1电源处理芯片本身是否存在不良。


(3)13MHz主时钟电路不良

13MHz主时钟信号是开机的必要条件,只要能正常开机,就一定有13MHz主时钟信号。当按“POWERKEY”电源键时,如果检测不到13MHz时钟信号,应先检查2V7-VCXO供电电压是否正常,若电压正常,无13MHz时钟信号,重点检查X302(13MHz)晶振、U308主时钟信号放大芯片有无不良(参见图1)。


(4)逻辑电路不良

一般来说,U3(AD6522)微处理芯片很少损坏(参见图2),多数是该芯片引脚存在虚焊使控制信号送不出引起。


(5)软件运行出错

开机时,U3(AD6522)微处理芯片要检测开机程序,此程序存储在U7(28F3208C3)闪速存储芯片内,若数据出错,则U3微处理芯片不能输出开机维持信号。


4.不能充电

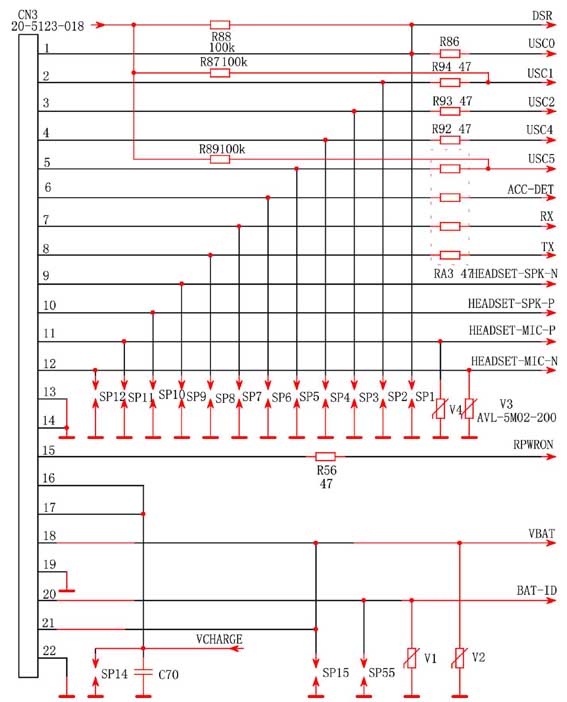

首先检查CN3(20-5123-018)外部连接器引脚、电池接触簧片是否存在氧化、漏电等情况(参见图3);如果没有,再检查来自CN3外部连接器第16脚、第17脚的VCHARGE充电电压是否正常,正常应约为5.2V;VCHARGE充电电压异常,重点检查外接充电器及C39、C70;VCHARGE充电电压正常,重点检查U6充电控制管、D1充电隔离管是否存在不良(参见图2),否则应考虑更换电池。


5.液晶显示异常

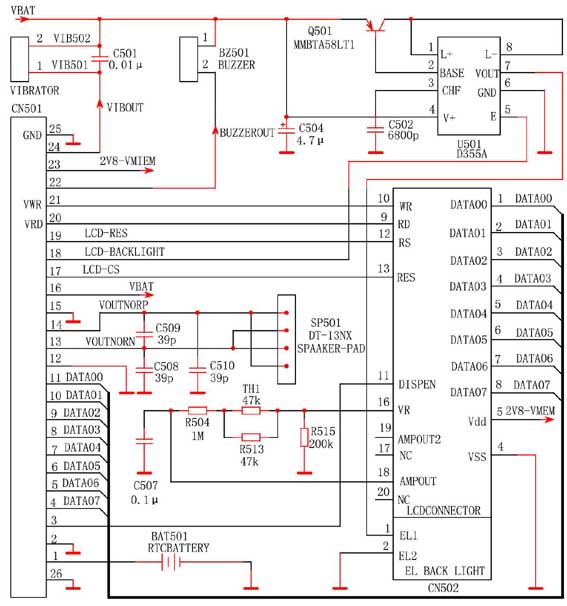

重点检查翻盖排线、CN502液晶显示屏接口是否存在不良,检查LCD接口的数据(正常应有电平),如果没有问题,试着重装前板或液晶屏模块。参见图4。


6.不能送话

首先测量MIC送话器两端电压是否正常(参见图2),正常应为1.5±0.2V;电压异常应检查R41、R10是否存在虚焊,C49、C54是否存在漏电,MIC送话器本身是否存在不良;电压正常,再检查C61、C62、R8、R9是否存在虚焊,U2(AD6521)音频处理芯片是否存在虚焊或不良。


7.翻盖功能生效

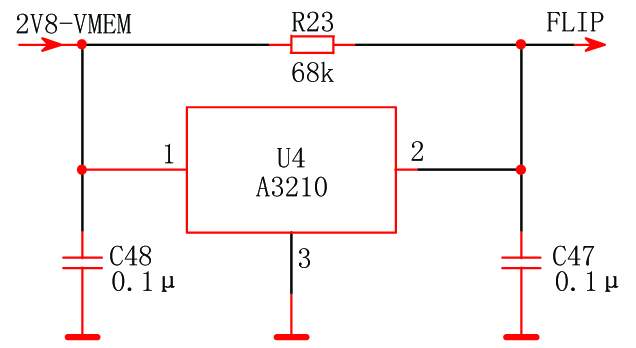

首先检查翻盖磁铁的北极是否朝上,否则重新正常安装即可。检查U4(A3210)翻盖信号检测芯片第1脚电压是否在2.75~2.85V,如果不是,需检查相关的供电电路。检查当关、开机时U4芯片第2脚电平是否能够从高到低变化,如果不是,应检查R23是否虚焊或开路,U4芯片是否存在性能不良,C47抗干扰电容是否存在漏电。参见图5。


8.无键盘照明

首先检查LD3~LD10的VBAT端电池电压是否正常,如果不正常,应检查VBAT供电支路。在工程模式下点亮键盘照明灯,测量Q2控制管第2脚电压是否为正常的450~500mV,如果不是,检查R19、R20、U3微处理芯片是否存在虚焊;如果是,检查R21、R22是否存在虚焊、变值或开路,Q2控制管本身是否存在不良。


9.不识SIM卡

首先检查SIM卡本身是否正常(参见图2),检查SIM卡与SIM卡座是否可靠接触,SIM卡座是否存在氧化、失去弹性、引脚虚焊,检查SIM卡座第3脚~第6脚的读卡数据、时钟、复位及供电是否正常,如果异常,应检查相关引脚元件。否则,应重写软件。

二、典型故障维修实例


1.波导G100型手机按“POWERKEY”键不能开机


分析与检修:
用户反映,该机故障是手机不小心掉到地上后引起的。直观检查该机,外观没有明显的破损现象。加电试机,发现在按“POWERKEY”键时有45mA左右电流出现(参见图2),但不能开机。用手按压U3微处理芯片,发现电流会下降到12mA左右,很像13MHz主时钟信号没有送到微处理芯片。从按压U3芯片电流会变化,判断U3芯片存在虚焊,小心用热风枪吹下U3芯片,清洗芯片及其引脚下面的印制线,再加适量的助焊剂,将其焊回,再加电试机,发现电流保持在12mA左右,但还是不能开机。在按“POWERKEY”键时用示波器检查X302(13MHz)主时钟晶体第3脚(参见图1),发现没有主时钟信号输出,检查其第4脚2.7V供电正常,检查其第1脚自动频率微调电压也正常,判断X302晶体本身存在不良,更换X302晶体后故障排除。


特别提示:
对于摔坏机,X302晶体摔坏导致不能开机是常见故障,检修时要足够重视,可以起到事半功倍的效果。


2.波导G100型手机不认SIM卡


分析与检修:
根据故障现象,拆开机壳后直观检查CN1卡座(参见图2),没有发现虚焊、失去弹性等情况。加电后用示波器检查,发现CN1卡座第4脚没有卡时钟信号,检查相关的C8、SP30没有发现问题,怀疑U3微处理芯片存在虚焊或不良,小心用热风枪将其吹下,清洗芯片引脚及电路板中的对应焊点,再加适量的助焊剂,将其焊回再加电试机,一切正常,故障排除。

文/周立云
