海尔LA76818机芯采用日本三洋半导体公司新生产的I\(^{2}\)C总线控制集成电路LA76818，该集成电路是在LA76810的基础上作了性能上的改进，适合于25英寸以下中小屏幕彩色电视机。LA76818通常和微处理器LA86F3538A构成一个系统电路。
按维修调整遥控器“FACTORY”键即可进入工厂状态，按键时进入的菜单变化如下：普通状态→FACTORY→B/W→BALANCE →ADJUST状态。如果没有工厂遥控器，也可以使用普通用户遥控器进入工厂状态：按一次用户遥控器上的RECALL键，然后再按住本机键上的“VOL-”按键不放，再同时按RECALL键即可进入工厂状态。

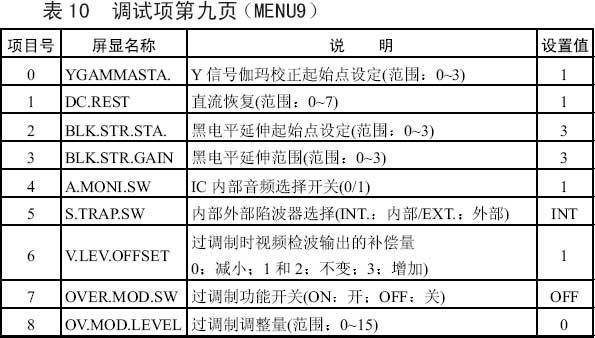

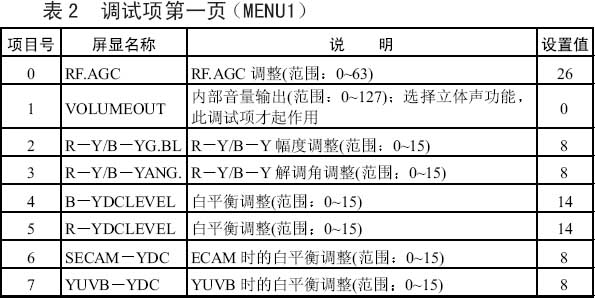

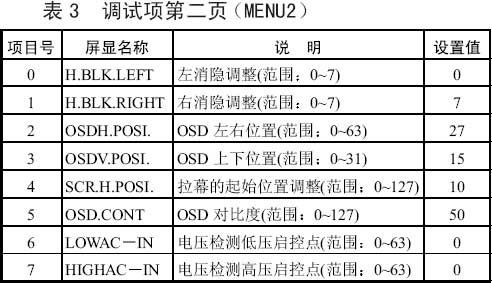

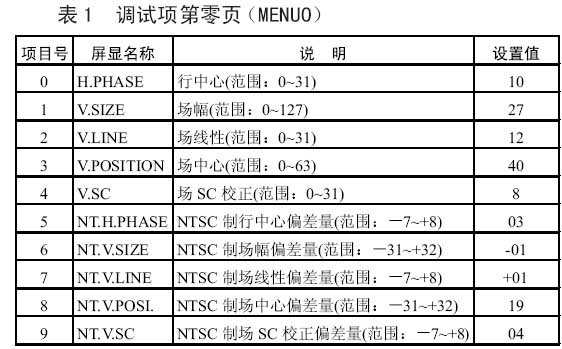

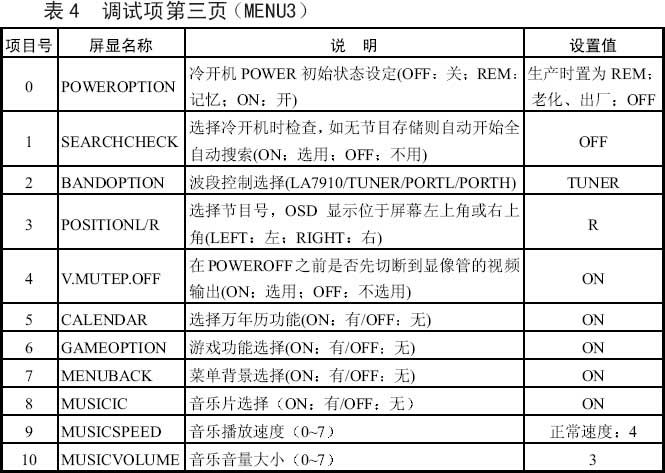

处于“ADJUST”状态时，用“MUTE”键翻页。用POS+/POS-选择到要调整的项目。用“VOL+”或“VOL-”键来改变所选到项目的值或设定。在“ADJUST”状态时，按“MUTE”键可在ADJUST MENU0～ADJUST MENU9之间循环切换。处于“ADJUST”状态时，且有调试菜单的OSD显示时，可用数字键“0”～“9”直接跳到当前调试菜单的第0～9项。调整项目与数据如表1～表10所示。注意：在菜单MENU3中的第一项“POWEROPTION”的值在基板、总装流水线上都设为REM，总装流水线下线后老化前设为OFF，直至出厂均为OFF。特殊功能设置说明：
将设置项“SEARCHCHECK”项设成“ON”，就可以选择这种功能。冷开机时会自动检查EEPROM中是否已有节目存储，如果不存在任何节目存储，开机后就会自动进入全自动搜索模式。
因为总线调试数据及设置项的设置结果都存储于EEPROM中，当EEPROM损坏时，机器将不能正常工作。所以在冷开机时CPU会自动检测EEPROM，如果与EEPROM相连的总线出错或EEPROM出错，开机后将会调入初始化数据，并强行置成蓝屏，且有大字号的OSD闪烁显示“EEPROM ERR OR PLEASE CHECK”，此时将不能进行任何操作，需关机检查。当EEPROM有部分损坏时，有可能检查不出。
在冷开机时，CPU会自动检测是否更换了新的EEPROM（比如维修时更换），如果确认EEPROM是新更换的，为了保证机器能工作，CPU会自动读入初始化数据并且将初始化数据存入新的EEPROM中。
开机时，CPU将自动检测EEPROM的容量，并自动根据EEPROM的容量，决定最大可存储节目的数量：24C02可存槠45个节目（0～44）；24C04可存储130个节目（0～129）；24C08可存储255个节目（0～254）。
（5）工厂自动调试的实现
CPU的引脚是自动调试的使能端（ENABLE），正常工作状态应置于高电平。当该脚接低电平，等待160ms之后，CPU就将总线的控制权交给自动调试仪器，自动调试仪器就可以通过总线向解码芯片发送数据进行调试，调好之后必须将数据存到相应的EEPROM地址。然后将使能端恢复为高电平状态，等待500ms之后，CPU将回到正常工作状态。
3.白平衡调整

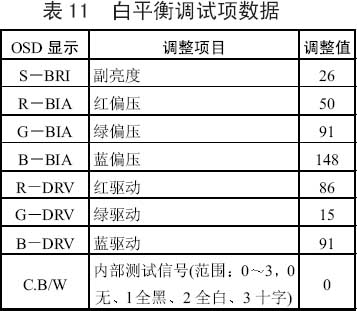

在维修中有时需要进行白平衡的调整，该机芯白平衡调整通过I\(^{2}\)C总线进行。调整方法如下：（1）按“FACOTRY”键进入“B/WBALANCE”状态。（2）按“POS+/POS-”键选择要调试的项目。（3）按“音量增/减”键（如果有调试项的OSD显示时，也可用数字键“0”～“7”直接选择所要调试的项目）改变要调整的项的值至适合的值。可调项目如表11所示。（4）重复2、3步骤，直至调到满意结果，然后按“FACTORY”键退出。
4.行中心、帧线性、帧S校正、帧中心及帧幅度的调整
进入工厂状态中的“ADJUST MENU0”菜单，按“频道增/减”键选择H.PHASE项。按“音量增/减”键改变行中心至合适的值。按“频道增/减”键选择V.SIZE项，按“音量增/减”键调节场幅至适当的大小。按“频道增/减”键选择V.LINE项。按“音量增/减”键使图像上下帧线性一样。按“频道增/减”键选择V.POSITION项。按“音量增/减”键使图像上下的重显率一样。按“频道增/减”键选择V.SC项，按“音量增/减”键使图像中间的线性与两端的线性一样。
