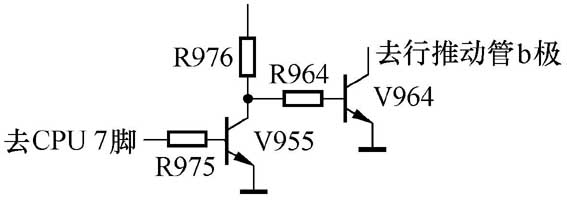

一台康佳牌F2909A1型彩电出现“三无”故障，经两家维修部进行维修，曾更换过行输出管、行输出变压器、行推动管、行推动变压器等均不奏效。笔者接过此机，通电试机，只听到机内发出很大的“喀喀”的声响，同时用示波器观察行输出管集电极波形，屏幕上一片杂波。用户反映，机器在初发故障时也是这样。在无原机图纸的情况下，找到一张与之十分相近的电路图（T2988A）。果然发现了该机安装有在T2988A的图纸上没有的一部分电路（见附图），此电路中的V955基极通过R975与CPU的7脚连接，集电极通过R964与V964基极相通，V964的射极接地，集电极与行推动管基极相连。分析其工作过程：7脚为CPU的待机∕开机控制端，高电平开机，低电平待机。开机时，7脚为高电平，通过V955反相，使V964截止，行振荡信号顺利馈送至行推动管基极。待机时，7脚输出低电平，V964饱和导通，行推动管基极对地短路，行扫描停止工作。测量R975，已从标称68k上升至150k左右。由于R975变值，开机后，V955不能充分饱和，导致V964不能截止而处于不稳定的导通状态，其结果是一方面分流了行振荡信号，另一方面却给行推动管注入了无规律的干扰信号（且其频率较低），而造成故障机通电后行输出变压器出现“喀喀”声及示波器屏幕上显示一片杂波，行输出管因欠激励而很快烧穿。更换R975，故障立即排除。
当笔者顺着印制线路全面清查了该机电路后，感到附图所示电路设计安装在该机上似乎不妥，因为在F2909A1机中都是通过可控四端稳压器N403 向LA76832及所有元器件供电的。在开机状态下，由CPU控制的N403输出+9V电压，该电压通过一限流电阻向LA76832的25脚提供行振荡的启动电源，同时N403通过三端稳压器N404向LA76832提供其他所需电压。待机时，CPU使N403无输出，N404失电，含行振荡在内，LA76832的各功能电路均因失电而停止工作，其27脚亦无行振荡信号输出，此时短路行推动管已无意义。这部分电路于机器正常工作无益，却埋下了如本文所述故障之隐患，这是否是电路设计者的一点疏漏。当然这只是笔者个人之陋见，失当之处，恳请同行斧正。
文/展明熙
