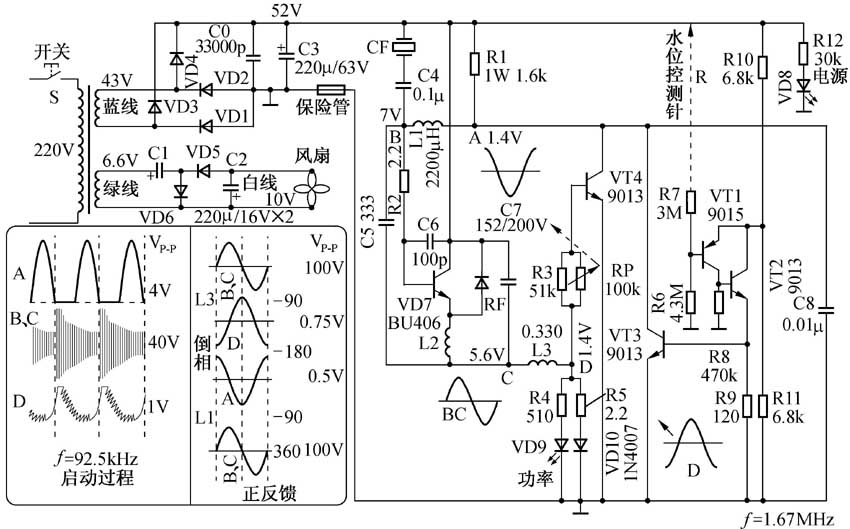

随着科学技术的发展，超声波加湿机已走进千家万户。由于这方面的资料比较少，本文以金鹏GS-380加湿机实际工作电路为例，对其工作原理进行分析，具体电路见附图，此电路图是根据实际电路进行绘制的，供广大维修人员参考。
一、电路组成
首先变压器将市电变为43V和6.6V，分别通过桥式和倍压整流电路将交流电变为52V和10V两组电压，分别给工作电路和风扇供电。C0、C3为52V滤波电容器，C1、C2及VD5、VD6组成了倍压整流电路。
工作电路包括两个部分：振荡输出电路和缺水保护电路。VD8为电源指示，VD9为功率指示。电源开关S与功率调节电位器RP（100k）为一体化器件。CF为压电陶瓷，它既是振荡频率元件也是功率输出元件。正常工作时其两端有100V正弦波电压信号，频率为1.67MHz，它将这一超声波能量转化为机械振动直接传递给水分子，水分子得到能量后便上下跳越，风扇将跳越的水分子集团吹出就形成了不断喷出的水雾。水雾提高了空气的湿度，降低了空气中悬浮颗粒的浓度，改善了空气质量，有效地抑制了呼吸道疾病的发生。
1.振荡输出电路
该电路主要包括：压电陶瓷CF、耦合电容C4、定时元件R1和C8、闭合正反馈回路、移相电感L1、功率放大管BU406、交流短路电容C5、移相电感L3、功率调整（R3和RP并联回路与R4、R5、VD9、VD10构成的串联支路）、倒向三极管VT4。VD7、C7器件使功率管工作在安全状态。
2.缺水保护电路
该电路主要包括：三极管VT1、VT2、VT3；R10与R11构成的分压电路；R7、R8构成的水位监测分压电路；R7的上端为水位探针。当水位正常时，R7的上端与电源的正极相连，缺水时R7上端悬空，引起VT1基极电位的变化，从而使电路停止工作。
二、电路原理分析
1.缺水保护原理
图中的A点为反馈回路的一个节点，如果将该点对地短路，反馈过程自然会中断，这正是缺水保护的出发点。VT1的发射极电位是固定的，由于分压电阻R10、R11阻值相等，因此VT1发射极电位正好为电源电压的一半26V，但其基极电位则会因水位的状态不同而变化。当水位正常时，电阻R7上端的探针通过水体与电源的正极相连。由于接地电阻R6大于上端电阻R7，结果基极电位高于26V，此时VT1处于截止状态，不难看出，VT3也同样处于截止状态，电路正常工作。缺水时，R7上端悬空，这样VT1的基极通过R6接地，电位为零，而发射极电位很高，VT1将处于导通状态，通过VT2放大，VT3将处于饱和状态，使A点对地短路，终止了反馈过程，电路将处于休眠状态（缺水保护）。
2.振荡与能量输出过程
（1）启动过程
电源接通后，R1便向左右两个方向供电，右边给C8充电，左边通过L1、R2加至功率管的基极，随着C8上端电位的升高，功率管也逐渐进入放大区，此时C、D两点电位也逐渐升高，随着A电位的进一步升高，D点的电位使得VT4进入放大区，A点电位将会下降，直到VT4再一次进入截止状态，这样又开始了新一轮的充放电过程。其间的波形如图左下方左框所示，从中不难看出：A点波形的频率很低，只有92.5kHz，从细微的角度来看，A、B、C、D四个节点上的波形中都包含有高频分量，这一高频分量正是由于CF的特征频率引起的。由于B点的电压波动，引起了CF内部的电压谐振，能量的不足使振荡处于阻尼状态。此时加湿机并没有任何水雾出现。
（2）稳态振荡
此时顺时针旋转调节电位器RP，以提高VT4的基极电位，增加反馈量，振荡将趋于稳定状态，波形如示图中的左下方右框所示，波形规范、整齐，B、C两点的波形峰峰值可达到100V，频率升高至1.67MHz，这也正是压电陶瓷CF的谐振频率，此时阵阵水雾喷射而出。
三、相位叠加正反馈
从稳态振荡波形中不难看出，经过一个反馈信号的循环，波形的相位正好发生了360度的转变，而这是经过了三次相位延时的结果。若以C点为起点，由C到D经过L3有90度的延时，由D到A经过VT4倒向，有180度的延时，由A到B、C（两点由C5耦合同相）经过L1有90度的延时，循环过程中累积产生了360度的相位转变，从而完全了正反馈的过程。暂且将这一正反馈过程简称为相位叠加正反馈。
文/张志科 张白莉
