采用I2C总线技术控制的彩电，有的机型具有总线故障自检功能。当总线系统检测到被控电路发生故障时，就会进入保护状态，同时采用指示灯闪烁方式或屏幕显示方式报告故障信息。各种机型彩电自检显示的内容不同，在检修时应索取所修彩电的有关资料，弄清指示灯闪烁或屏幕显示的信息，有针对性地检修。为此，笔者介绍几种常见彩电故障自检显示信息，供维修人员参考。
索尼系列彩电故障自检显示
索尼采用总线控制技术的系列彩电，当总线系统检测到故障时，就会进入保护状态，当总线系统发生故障时，往往还伴有继电器的“嗒嗒”吸合声，同时采用指示灯闪烁的方式报告故障信息。指示灯闪烁的次数表示发生故障的电路和部位，如果两个以上集成电路同时出现故障，则首先显示闪烁次数少的故障电路和部位。
BG-1L机芯彩电包括：E系列KV-E29MF1、KV-E29MF8、KV-E29MH8等，H系列KV-H29TF2、KV-H29TG2等，LX系列KV-LX34T80、KV-LX34T90等，EF系列KV-EF29M80、KV-EF29M90、KV-EF29M31等，J系列KV-J29MF1、KV-J29MH2、KV-J25MF8等，它们采用指示灯闪烁方式显示故障电路，其指示灯闪烁的次数及所对应的故障电路如表1所示。
BG-1S机芯彩电包括：J系列KV-J21MF1S、KV-J21MN1、KV-JTF1等，V系列KV-V16MF1、KV-V20MF、KV-V20MN等，T系列KV-T29MF1、KV-T25MN8、KV-21MN1等，G系列KV-G25T1、KV-G21M1、KV-G14B1，它们采用指示灯闪烁方式显示故障电路，其指示灯闪烁的次数及所对应的故障电路如表2所示。

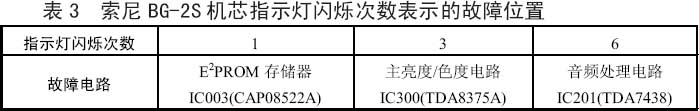

BG-2S机芯彩电包括：A系列KV-A21MF1、KV-AMH1、KV-AMN1等，J系列KV-J21MF2、KV-JMH2、KV-JMN21等，G系列KV-G21TC2、KV-G14M2、KV-GP2S等，T系列KV-T21TF2等，它们采用指示灯闪烁方式显示故障电路，其指示灯闪烁的次数及所对应的故障电路如表3所示。

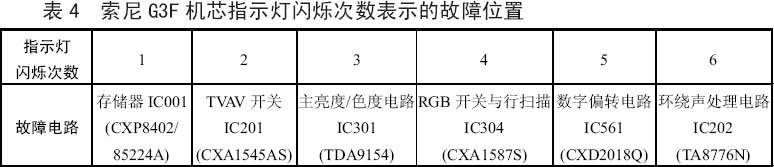

G3F机芯彩电包括：贵丽K系列KV-K29MH11、KV-K29MF1、KV-K25MF1等，明丽F系列KV-F29MH31、KV-F29MF1、KV-F29MN31等，L系列KV-L34MH11、KV-L34MF1、KV-L34MN11等，它们采用指示灯闪烁方式显示故障电路，其指示灯闪烁的次数及所对应的故障电路如表4所示。
BG-3S机芯彩电（代表机型：KV-XF29M65、KV-XF29M81、KV-XF29M50等），采用指示灯闪烁和屏幕自检显示两种方式显示故障电路，其指示灯显示和屏幕显示的故障位置如表5所示。不能开机时，可参考指示灯显示的故障信息。
当电视机可以启动工作时，可通过屏幕自检显示获取故障信息，其方法是：首先让电视机处于待机状态，接着顺序按压遥控器上的“DISPLAY”、“5”、“VOL-”、“POWER”键，进入故障自检显示模式，屏幕上显示故障自检信息。要清除故障自诊断显示记录，在故障自检显示状态下，按遥控器上的“8”、“0”键；要退出自检显示状态，按“POWER”键进入待机状态或关掉主电源开关均可。
AG3机芯彩电（代表机型：KV-ES29M90、KV-ESM9S等），采用指示灯闪烁和屏幕自检显示两种方式显示故障电路，其指示灯显示和屏幕显示的故障位置如表6所示。其进入和退出屏幕自检显示、清除自诊记录的方法与BG-3S机芯相同。
夏普系列彩电故障自检显示
夏普SS-1、SP-42M、SP-71机芯采用总线控制技术，当总线系统检测到被控电路发生故障时，采取保护措施，同时采用指示灯闪烁的方式报告自检信息。
1.夏普SS-1机芯故障自检显示
夏普SS-1机芯彩电（代表机型：25RN5RU、29RN5RU、29RN8等），当被控电路发生故障时，微处理器的30脚控制指示灯闪烁发光，其闪烁次数代表的故障集成电路见表7。
2.SP-42M机芯故障自检显示
SP-42M机芯彩电（代表机型：25FN1、29FN1等），当总线控制系统出现故障时，电源指示灯闪烁次数与故障部位见表8。
3.SP-71机芯故障自检显示

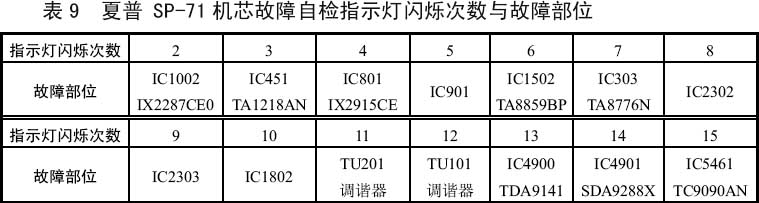

SP-71机芯彩电（代表机型：29RTH1、24RTH1、33RX10J、34RD1等），当总线控制系统出现故障时，电源指示灯闪烁次数与故障部位见表9。
松下系列彩电故障自检显示
松下采用总线控制技术的系列彩电，当总线系统检测到被控电路发生故障时，采取以屏显方式报告自检信息。
已知具有屏幕自检显示功能的机芯有：松下M16M机芯（TX-32V1M、TX-33V1X、TC-33V2PX）、M16S机芯（TC-M21、TX-21TM、TC-14L1RA）、M16MV3机芯（TX-33V30X、TC-33V30H、TC-29V30R）、M17机芯（TC-25GF10R、TC-25GF12G、TC-29GF10R、TC-29GF15R）、M17V机芯（TC-25GV10R、TC-25GV12G、TC-29GV10R、TC-29GV12G）、M17W机芯（TC-24WG12G、TC-28WG12G、TX-32WG15G等16∶9彩电）、M18机芯（TC-29GF80R、TC-29GF82G、TC-29GF85RTC-33GF85R）、M18W机芯（TC-28WG25G、TC-32WG25G等16∶9彩电）、M19机芯（TC-29GF95R、TC-29GF92G、TC-29GF90R、TC-29GF95G）、MD2机芯（TC-29P100G、TC-29P100H、TC-33P100G、TC-33P100H）、E1W机芯（TC-47WG25G宽屏幕投影电视）、E2机芯（TC-51GF85H、TC-51GF85G）等系列彩电。
上述机芯进入屏幕自检显示的方法相同，在发生故障时，同时按下遥控器上的“定时关机”键和电视机上的“音量减”键，即可进入故障自检状态，屏幕上显示自检信息。

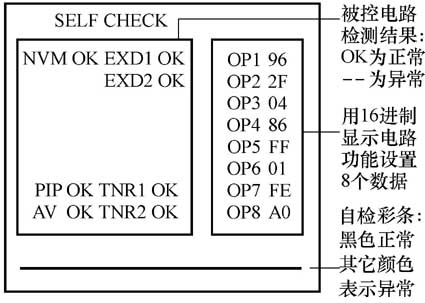

进入屏幕自检显示时，屏幕上的显示方式也基本相同。图1为松下M18机芯的屏上自检显示，图2为松下M19机芯的屏上自检显示，其他机芯的的屏幕自检显示与其类似。进入屏幕自检显示状态时，节目号自动变为1；屏幕左侧框内为受控集成电路检查显示，前面部分以英文字母代表集成电路名称，名称后面部分为检查结果，显示“OK”时为正常，显示“――”时为不正常；多数机芯还在屏幕的下方用彩条的方式显示故障信息，黑色或黄色彩条表示正常，其他颜色彩条表示该机发生故障。屏幕显示右侧线框内显示的是电路状态设置选项码。
虽然各机芯的电路结构不同，采用的集成电路有多、有少，但屏幕自检显示的电路功能字母基本相同。显示的英文字母代表集成电路如下：NVM：存储器、PIP：画中画电路、AV：AV/TV切换电路、EXD1：主画面视频和伴音电路、EXD2：副画面视频和伴音电路、TNR1：主画面调谐器、TNR2：副画面调谐器、WG：德国立体声处理电路、NI：NICAN解码电路、TXT：传真电文处理电路。
查阅屏幕自检显示后，按电视机或遥控器上的任何键，便可退出自检状态。
东芝系列彩电故障自检显示
东芝采用总线控制技术的系列彩电，当总线系统检测到被控电路发生故障时，采取指示灯闪烁的方式提示该机发生故障。当电源指示灯以0.5秒的间隔闪烁时，表示保护电路动作。当电源指示灯以1秒钟的间隔闪烁时，表示总线电路故障。当可以正常开机时，则以屏幕显示的方式报告自检信息。
已知具有屏幕自检显示功能的机芯有：东芝F0DS机芯（29D9UXC、34D9XC、34C9UCG）、F3SSR机芯（28DW4UE、28DW4UC、32DW4UH）、F5DW机芯（28DW5UE、32DW5UH、51PW5UE、52DW5UE、56PW5UH宽屏幕或投影电视）、F7SS机芯（29G7DX-H、29G9UXC、2999UH、2999HXC）、F8LP机芯（44G9UXC）、F9DS机芯（29N9UXH、34N9UC）、F8SS机芯（29G7DX）、F9SS机芯（34N9DXC）、S6SS机芯（2989XP）S7E机芯（1470XNC、2170XNC）、S7ES机芯（2975DE、2975SH、2975SP）、S8ES机芯（29G3SHC、29G5DXC）、S8S机芯（21G5SXC）、C5SS2机芯（3350DC、3350DH）、C7SS机芯（3370UH、3370UE、3370UXP）、C8SS机芯（37G9UXC）、D7E机芯（21E3NC）、D7ES机芯（29E3XC、25E3XC）、D7SS机芯（29E8DC、29E8DXP）、D8SS机芯（29G6DC、34G6DC、34G6UXC）等系列彩电。
上述机芯要进入屏幕自检显示，必须先进入维修模式，然后再进入屏幕自检显示。不过上述机芯进入维修模式的方法相同，在电视机能正常开机时，按遥控器上的“静音”键1次，接着同时按遥控器上的“静音”键和电视机上的“MENU”键，即可进入维修模式；东芝F5SS、F5DW、F7SS、F9DS、S7ES、C7SS、C8SS、S5ES、S7E、S8ES、S8S、F0DS等多数机芯进入维修模式后，按下遥控器上的数字“9”键，便可进入屏幕自检显示状态；东芝F3SS机芯同时按遥控器上的“F”键和数字键“4”，F3SSR机芯同时按遥控器上的“F”键和数字键“2”，便可进入故障自检状态，屏幕上显示自检信息。
进入屏幕自检显示时，屏幕上的显示方式分两种，多数采用如图3所示的F8LP机芯屏幕自检显示相似的方式，少数采用如图4所示的F3SSR机芯的屏幕自检显示类似的方式。
F8LP机芯类似的屏幕自检显示的内容如下：“2390XXXX”为微处理器QA01零件号；“TIME 000000”为打开电视机的总小时数；“LAMP 0000 00”为灯泡工作时间和更换率；“BUS LINE OK”代表总线工作正常，异常时显示“SDA1-GND”，它代表SDA发生对地短路故障，显示“SCL1-GND”代表SCL发生对地短路故障，显示“SCL1-SDA1”代表SCL与SDA线短接；“BUS CONT OK”表示总线控制正常，异常时显示“Q——-NG”，“Q——-”代表被控集成电路编号（如QA02、QQ01、Q910等），“NG”表示发生故障；“BLOCK UV V1 V2 QV01”代表电视U、V波段和AV接收V1、V2和AV/TV转换QV01电路。工作正常时字符为绿色，异常时字符为红色。屏幕显示与F8LP机芯类似的内容还有“MAINSYNC NG”表示同步信号异常，正常时显示“OK”；“POWER 00”代表保护电路的动作次数，正常时为0，不为0时说明保护电路曾动作过；“ITT BUS OK”代表I2C总线工作正常，异常时显示与“BUS LINE OK”相同；“SYNC UV1 UV2 V1 V2 V3”，字符绿色表示该接收电路正常，字符为红色时表示该电路发生故障，字符为黄色时表示不检查；“BLOCK A/V SW Y/C W/D Q501”，字符绿色表示该功能电路正常，字符为红色时表示该电路发生故障。
F3SSR机芯类似的屏幕自检显示的内容如下：屏幕左侧直接显示各电路的功能和代号，当总线和相关电路正常时，字符颜色为绿色。当功能电路不正常时，该电路的字符用红色表示。
查询屏幕自检显示内容后，按遥控器上的“CALL”键和电视机上的“频道降”键可使保护电路记录清零复位；再次按“9”键，或按任意键可退出故障自检显示。
