ML-7072是一种具有现场录音、动态即时变音回放的单片CMOS LSI集成电路，它能把输入的正常声音转变为多种有趣的变音变调的声音。由于ML-7072电路功能独特以及在玩具、广播、通信等方面有着许多的应用，因而它一经面市，就很快受到电子爱好者和厂商的重视。

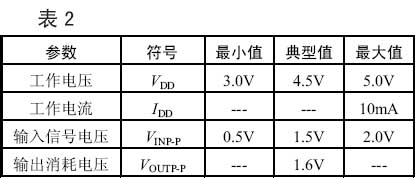

ML-7072通常采用16脚双列直插封装和印制电路板封装（COB）两种形式，各引脚功能参见表1，电气特性参数见表2。图1、图2是其典型应用电路图。
ML-7072内部具有话筒放大电路、电压比较器、模/数（A/D）和数/模（D/A）转换电路、写入电路振荡器和读出电路振荡器电路及电压放大电路等集成电路单元，由于ML-7072具有两个独立的写入电路振荡器和读出电路振荡器，而且在集成电路外部分别外接两路不同的RC阻容网络，当分别调整“写入”和“读出”RC网络电路的参数（即电阻、电容标称值）时，就能够达到输入的声音与输出的声音产生改变音调的效果。
ML-7072电路的工作过程简述如下：
外界声音经话筒BM接收后转换成电信号，经内部微音放大电路放大、滤波、采样整形后，再经A/D模数变换成数字信号存储于内部RAM中，与此同时再由D/A数模变换成音频信号输出，经外部SC386小功率放大器放大后带动扬声器播放出变调的声音。

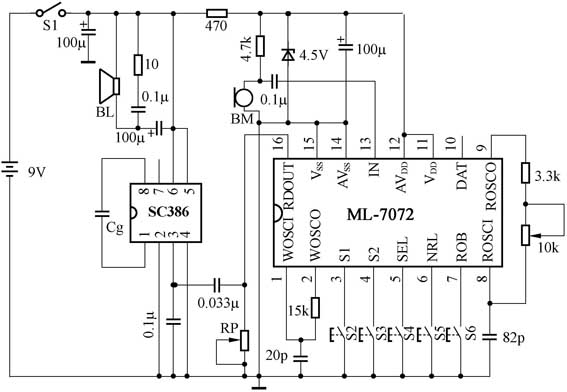

ML-7072工作电压范围大（3～5V）、低功耗（工作电流为8mA，最大值为10mA），具有良好的声音变换效果（男声变女声、女声变男声；老人声变小孩声、小孩声变老人声；“太空人”声、“机器人”声等）。ML-7072内部具有降低噪音电路，适合于多种娱乐场所和制作电动玩具、电子面具、变音电话和其他语音领域。图1和图2为应用电路，其区别之处为：图1的外部音频功率放大器采用SC386型小功率集成功放，图2则采用8050D和8550D构成晶体管功率放大电路，其余电路部分相同。微动按键开关S1～S6作用见表1功能描述。
（文/王南阳）
