提起电子管，许多发烧友很是喜爱，主要是其音质实在让人无法抗拒。由于历史的原因，电子管的应用出现过几十年的断档，许多优秀的线路让人跃跃欲试，却无从下手，许多几十年前普通的器件，由于停产或人为炒作价格变得让人咋舌。但近几年，电子管在音频领域迅猛发展，不再“物以稀为贵”，价格自然回落了不少。对广大初涉电子管领域的朋友来说，在学习电子管知识的同时，多动手尝试一些简单而低价的电路，对增长知识、提高能力具有很大的好处。本文向大家推荐一款十分简洁且容易制作的电子管线路，所用元件少，成本不超出200元，值得一试。
一、电路简介
1.输入级

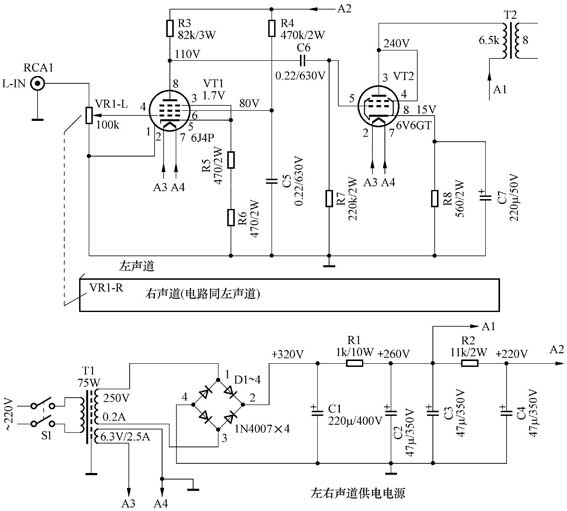

电压放大管6J4P（见图1）是一个锐截止五极管（特性参数见附表），一般用在功放前级作电压放大。五极电子管本身屏极内阻很高，故屏阻负载电阻的阻值不宜过大（如R3为82k）否则，直流屏压降过小，电子管无法工作，且分布电容对高频段的影响加剧。五极电子管增加了帘栅极，因此屏极电压的变化对屏流的影响很小，而帘栅极电压的高低却对屏压变化的影响较大。帘栅极电压加高会使放大效率降低。在此，帘栅极电压取为80V，帘栅极降压电阻（如R4）取值为470kW。屏极负载电阻及下级栅极电阻（R7）的阻值与电压增益大小有关。将6J4P的屏压取110V，屏阻电阻为83kW，下级栅极电阻（R7）取值为220kW，此时其电压增益在30dB以上。这样，使放大器的增益和其频响及失真数得到全面的兼顾。
2.功率放大级
束射四极管6V6GT有“高山流水”之称，过去常用在电子管收音机电路中。该管一般工作于单端甲类状态，输出功率为4～5W。对于普通居室而言，用它来欣赏音乐已能满足要求，而且其音色温柔雅致、胆韵浓郁。
与电子三极管相比，束射四极管增加了帘栅极，故管子内阻大幅增加（较三极功率管而言），放大倍数相应提高，屏极的放大效率也大大提高。因此，栅极负压较浅，所需推动电压较低，很容易推动，其输出功率比三极管大。然而另一方面，以奇次谐波为主的失真也相应增加。为了减小此类失真，改善音质，此电路中将其改为三极管接法，使内阻大幅降低，失真度也相应得到降低。
6V6GT的特性参数见附表。正常工作时，屏极（VT2的3脚）为240V左右，阴极（VT2的8脚）电压为15V左右。
3.电源电路
整机电源供电变压器T1（见图1）为75W，次级绕组中的高压绕组为250V、0.2A，灯丝绕组为6.3V、2.5A，采用环形或E型变压器均可。如果是订做，功率可稍稍加大一点，这样发热小，更安全。整流电路没有采用传统的电子管整流，一方面是出于成本和制作难度的考虑；另一方面，两者在音质上的差别，恐怕是很难分得清的。没有采用带扼流圈的LC-π型滤波，待机时，距扬声器0.5米的距离有轻微哼声，放音时则完全分辨不出来。有条件的话，可采用扼流圈式滤波电路，可使音乐背景相当宁静。A1、A2点（见图1）电压分别为260V和220V，分别供VT1和VT2屏极使用。
二、整机制作
1.主电路
主电路采用搭棚焊接，所用元器件较少，可采用一些补品元件。C6的品质相当重要，本人采用红色的WIMA，当然用油浸电容更好，其音质晶莹剔透，不同凡响。底板可采用一整块敷铜板，裁剪方便，挖孔容易。机壳可以在不锈钢制品店订做，美不美观，就要靠自己的设计了。值得注意的是，应遵循一点接地的原则，在机壳上找到一个最佳的接地点，将整机的噪声降低到最小值。
2.音频输出变压器
电子管功率放大器的品质和音响效果与音频输出放大器的性能有着密切的关系，其成本在整机中占有很大的比例。
本机音频输出变压器所用EI型硅钢片（见图2），与国产普通硅钢片GEIB-22尺寸相同，尽量选用优质高硅片（Bm>5000），并要求其表面绝缘良好以降低其铁损，提高效率。漆包线选用高强度聚脂厚漆膜型的，线径在窗口面积允许时可稍取大一点，以降低铜损，进一步提高效率。层间、级间使用电缆纸，尺寸的裁剪要合适。
具体绕制方法如图2所示，采用常规的分层分段绕法。初级绕组的阻抗为6.5kW，漆包线线径为0.14mm，3200匝分4段，每段800匝。次级绕组的阻抗为8W，漆包线线径为0.72mm，120匝分三段，每段40匝。初级绕组和次级绕组交叉绕制，所有绕组为同向绕制。EI片顺插方式组装，叠厚为31.5mm。另外，在EI片间加垫1mm厚的硬纸片作为磁路间隙（见图2），以防止直流饱和磁化。铁芯一定要插紧、压实，再用四颗长螺钉夹紧，以免“出声”。
至于漆处理，可采用层层刷涂绝缘清漆的方法作绝缘处理，这样能使绕组的每个部位都刷到漆，硅钢片两面都得刷漆，确保片间绝缘良好，降低涡流损耗。
三、调试
本电路调试简单，各测试点电压详细地标注在图1电路中。搭接好电路后，先不插电子管，看电路有无短路，插上电子管之后，看电子管能否正常点亮。一切正常之后，就可以试机。本人一次制作成功，基本上没有调试。总体感觉本机音色温柔、雅致，高音明亮，低音富有力度，胆味浓郁，确实物超所值。
（文/范志庆 刘川琪）
