笔者在指导学生制作“自动防雨晾衣架”时，发现用音乐集成块作自动控制电路，效果不错，它具有线路简单、灵敏度高、功能强、成本低等优点。现在以光控音乐集成电路KD-154B为例，介绍它的使用方法。

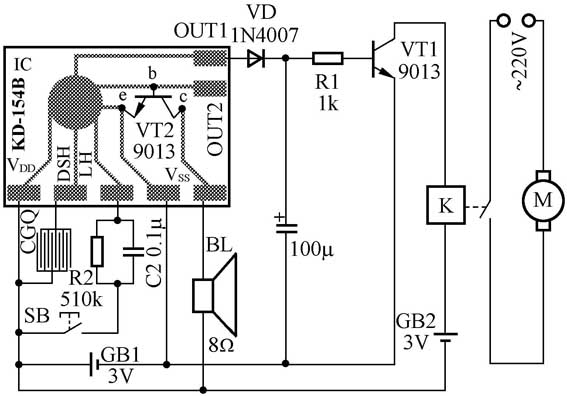

在附图电路中，IC是KD-154B的软封装图，雨水感应器CGQ稍微淋雨后，电阻变小，正触发信号经CGQ作用于IC的DSH端，IC开始工作，OUT1端输出的音乐信号经过二极管VD整流、电容C1滤波及电阻R1限流后加在三极管VT1的基极，VT1导通，继电器K线圈中有电流流过，触点闭合，交流电路接通，电动机M运转，收取挂在室外的衣物。15秒钟后，IC停止工作，M停止运转。若所挂衣物较少，M负载较轻时，衣物在15秒以前就收回室内，衣物触碰轻触开关SB，SB闭合，经C2获一正脉冲信号加在IC的LH端，IC停止工作，电机也会迅速停止运转。并联在C2两端的大阻值电阻R2 是为SB断开时，C2两端及时放电设置的。若在IC的OUT2端接上三极管和扬声器，则在收取衣物的同时，还有音乐声提醒你室外正在下雨。
同理，在CGQ两端并联光敏电阻和热敏电阻，可以实现对伸缩式雨阳棚的自动控制。当室外下雨时，或室内光线过于强烈时，或者室温过于高时，雨阳棚自动伸开，克服了固定式雨棚使室内光线长久过于昏暗的缺陷。
（肖体成）
编者注：
学生通过动手制作“自动防雨晾衣架”电路，进一步熟悉各种元器件及其功能，并且了解了自动控制电路的基本工作原理。电路具有较好的功能，并且有一定的趣味性，是一个很好的实验电路。文中提出采用不同的传感器来实现其他控制功能，给学生更多的启发。由于是教学电路（或模型），为降低成本及安全性，电动机不必用220V交流电机，可用3V玩具直流电机。另外，雨水感应器CGQ一旦被雨水淋湿，它不会很快干的（或者一直在下雨），在IC触发后15秒钟，IC又被触发，它又会重复“收衣服”；要靠晾晒的衣服在收衣过程来触碰轻触开关S，使开关S闭合，这是很难实现的。这两点是本电路不足之处。
