ISD系列单片语音录放电路以其保真度高、不怕掉电、控制灵活、电路简单、性价比高等著称，广泛应用于交通、医疗、通信、军事、安全防范、仪器仪表、商业广告以及工艺品、高档玩具等许多领域。
ISD系列语音录放器件的分段操作一般都是通过二极管编码电路、机械打码开关、微处理器等方法来实现。采用上述方法分段的缺点是按键多、电路复杂、成本较高。本文介绍一种仅用一个录音键就可以实现随机分段录音的电路。由于采用贴片元件，整个电路的外形尺寸（包括三个微型按键开关在内）可以做得很小，便于产品微型化。

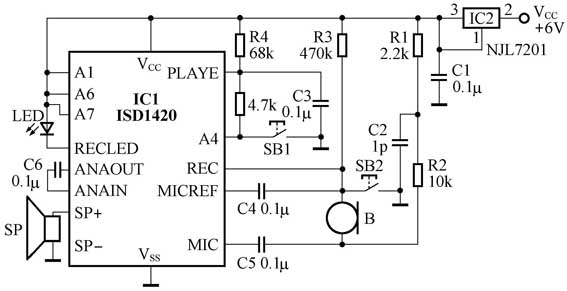

附图是HY-20A电路工作原理图，该电路录/放时间为20秒。SB1为放音键，SB2为录音键，B为普通驻极体话筒，扬声器可选用8W～16W、1/2W；IC2为三端精密稳压器。我们知道，ISD1420的地址输入端具有双重功能，根据A6、A7的电平状态决定A0～A7的功能。当A6、A7接高电平时，A0～A7输入端即分别为操作模式位。各操作模式位的功能解释如下：A0为信息检索。不知道每个信息实际地址，A0可使操作者快速检索每条信息，A0每输入一个低脉冲，可使得内部地址计数器跳到一条信息。这种模式仅用于放音，通常与A4同时应用。A1为删除EOM标志。A1可使录入的分段信息处理成为连续的信息，使用A1可删除掉每段中间信息后的EOM标志，仅在所有信息后留下一个EOM标志。A3为循环重放。A3可使存于存储空间始端的信息自动地连续重放。A4为连续寻址。在正常操作中，当一个信息放出，遇到一个EOM标志时，地址计数器会复位，A4可防止计数器复位，使得信息连续不断地放出。A2、A5未用。
由附图可见，当第一次按下录音键SB2时，HY-20A电路是从存储空间的起始端即0地址开始录入信息，录音停止时在信息后保留一个EOM结束标志，第2次再录音时就自动从第一段的结束地址而不是0地址开始录入第2段语音信息，并自动删除第一段的结束标志。按上述步骤，可依次分别录入不同的语音信息，直至将IC内部的语音存储空间录满为止，电路便停止录音（即使是按下录音键），原先录入的内容完全被保护而不被清除，从而实现独特的单键随机录音操作功能。当按一下放音键SB1时，电路将所有录入的语音内容一次性全部播放出来。再次录/放音操作重复上述步骤。
附图电路采用单端输出应用，即一端“SP+”作为信号输出直接接扬声器一端，另一端“SP-”必须悬空，千万不可直接接地。正确连接方法是：（1）单端信号输出到外部功放输入端，另一端则悬空。（2）两输出端 “SP+”、“SP-”也可直接与具有两输入端功放集成电路的正、负端连接使用。本电路可直接用于开发生产语音型“大哥大”、语音型信息机、留言门铃、钟控语音提醒器、袖珍留言器等新款电子产品。同时还可配套在玩具、报警、气象、通信、计算机、工业控制装置中作信息数据采集及长久保留语音信息等方面。
（王南阳）
