近年来，显示器产品日新月异，等离子显示器、液晶显示器等正在成为影音消费市场上的主导趋势，它们为最终用户提供了更薄的尺寸、更优的画质、更佳的性能和设计。
除了图像质量外，声音质量也是平面显示器产品的主要考虑因素。产品是否可以占据大市场份额并获得更大销售潜能，用户的体验以及产品特性是其中重要的因素。
为把这些特性带入自己的平面显示器产品中， 美国国家半导体公司LM4832和LM4950芯片的2.1声道音频放大器带有3D 增强音效，适用于平面显示器的应用。
LM4832 是一款带有数字控制音调与音量、话筒前置放大器和3D增强音效的立体声放大器芯片。它使用I2C 控制结构。在8 W负载上输出功率可达350mW，在32W耳机负载上输出功率为100mW，工作电压为4.5～5.5V。主要用于多媒体显示器、电视和便携设备。

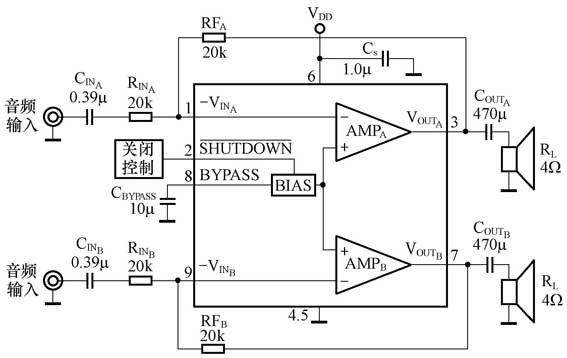

LM4950 是一款AB类放大器芯片，可以在8W负载上提供7.5W（BTL）单声道功率，或在4W上提供3.1W（SE）立体声功率。供电电压为12V，非常适用于平面显示器或电视应用。LM4950的立体声应用电路图见图1。

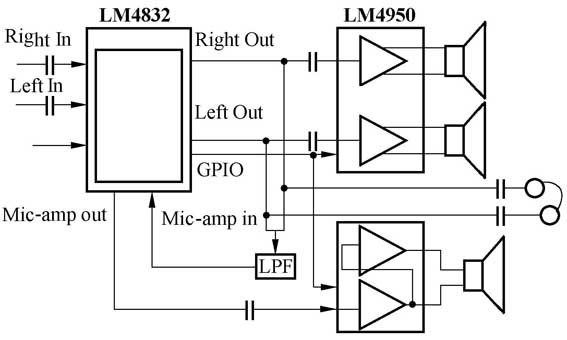

图2为2.1声道音响系统功能框图（LM4832+LM4950×2）。一片LM4832通过I2C用作音频信号控制和H/P 驱动；一片LM4950 配置成SE方式用作左、右声道的放大器；另一片配置成BTL 方式用作低音放大器。
模拟立体声R/L 音频信号可送入LM4832 的输入端。IC 控制总线的两个管脚用于控制LM4832 的信号，包括音量、高音、低音、3D 音效开启以及话筒放大器等，其中一个管脚为数据，另一个管脚为时钟。然后，L/R源信号被送入一片LM4950 进行音频放大。LM4950 输出两个单端的左、右信号，每个通道上约提供4 W负载3.1W 的输出功率。
同时，LM4832 的左、右声道输出信号结合后，通过一个RC 无源低通滤波器，供给低音部分。滤出低音信号的RC 无源低通滤波器的截止频率大约为120Hz。低音信号被送回LM4832（此时将话筒放大器用作低音信号放大器）。因而也可以提供低音通道音量的控制。
LM4832 具备通过I2C 总线独立控制的总音量、低音、高音和输入衰减。GPIO 是一个用于控制LM4950 关断模式的逻辑电平。3D音效的开启与禁止也由I2C 总线控制。
3D 音效有助于增强听觉上的立体声分离度，适用于受机箱和设备的限制，左、右声道扬声器过于靠近而无法达到最佳声场距离的应用。3D 增强音效通过将某些信号频率进行移相，从而拓宽音场。产生3D 音效需要一个阻容网络，电阻设定为20kW。0.1μF 用于减少低于80Hz 频率的声音（图3）。降低电阻阻值可以使音效更明显，而降低电容值则可以提高音效的截止频率。

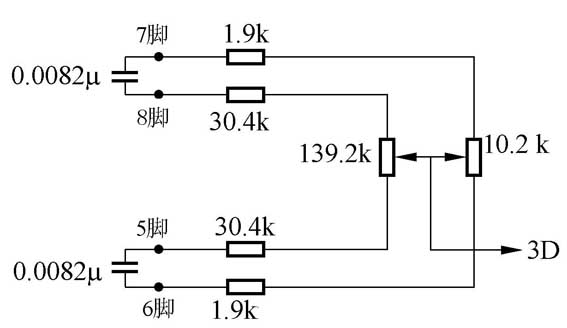

音调控制部分在每个立体声通道使用两只外接电阻（图4）。每只都有一个转折频率，由反馈循环中的电容和内部电阻值决定。改变两个电容的比例将改变中音段的增益。
平面显示器市场正处于快速发展时期，只有增加更多的先进特性和功能才能提升产品的市场价值。音频部分是这一过程中的主要考虑因素。产品工程师需要一种简单的实施方案，以节约开发成本和开发工作量。LM4832 与LM4950（或同类放大器，如LM4940、LM4866、LM4755、LM4752）是适合这项应用的合理而有价值的解决方案。
（李健强 美国国家半导体公司亚太区音频产品资深应用工程师）
