一台长虹P2119彩电出现无彩色故障，而黑白图像清晰。测CD7698的12脚，电压为7.5V，7脚为1.5V，说明该机处于自动消色状态。引起自动消色的原因有五个：一是色同步信号未被分离出；二是色副载波停振或振荡过弱；三是色副载波振荡频偏；四是CD7698的16、18脚外接元件或内部色鉴相器电路损坏；五是CD7698内消色电路损坏。

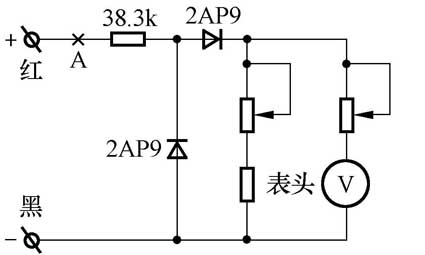

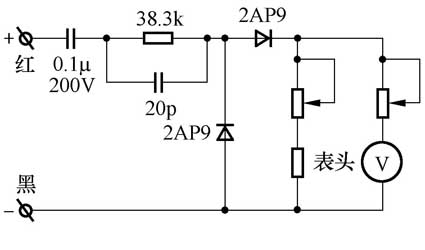

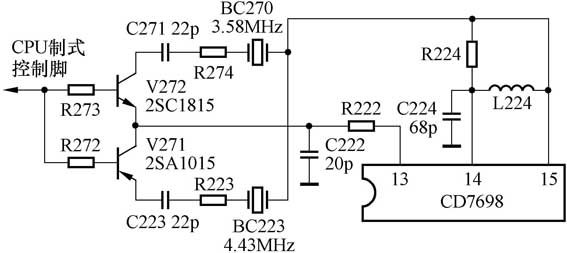

要判断色同步信号是否被分离出，只需测量有无信号时CD7698的16、18脚电压值即可确定。正常机无信号时16、18脚直流电压为9.0V，有信号时变为8.5V，只要有0.5V的变化，就说明色同步信号已被分离出。按上述方法检查，判断色同步信号已被分离，这样就可排除CD7698与选通脉冲有关的36、38脚的外接元件和5脚色信号输入电路有问题。下一步是判断色副载波振荡电路的好坏，与色副载波振荡电路有关的引脚为13、14、15脚，相关电路见图1。因正常机CD7698的13脚的色副载波振荡频率为4.43MHz，而普通万用表交流挡仅能测45～1000Hz的交流信号，故将MF47型指针表交流10V挡作如下改装来检查色副载波信号：打开万用表后盖，绘出交流10V挡等效电路（见图2）。先从A点处切断线路，在断点两端焊接一只0.1μF/200V电容，再在38.3kW电阻两端并一只20pF电容（见图3）。笔者曾在多台正常机上用改装后的交流10V挡测13脚交流电压，正常时为3V左右，而测该故障机13脚交流电压仅为0.8V，故判断色副载波振荡太弱。
测13、14、15脚直流电压分别为10.2V、3.5V、3.5V，基本正常。操作遥控器制式键，使电视机处于PAL制时，测图1中V271的各极电压，b极为8.5V，e极为9.2V，c极为9.2V，判断制式控制电路正常，重点查图1所示元件。当代换C224时，13脚交流电压升至4V，电视机出现正常彩色。
（李保刚）
