无字符故障是指按压操作面板或遥控器按键,电视机能执行相应指令,但屏幕上无字符显示。其原因有以下几个方面:(1)字符振荡电路异常,不能给CPU提供屏幕显示用的振荡信号或振荡频率偏差太大,字符不能显示在屏幕上;(2)输入CPU的行、场同步脉冲(用于字符定位)异常;(3)CPU或存储器不良,无字符显示信号输出;(4)字符传输电路异常。

检修彩电无字符显示故障,最好借助示波器,可使检修工作简单和迅速,但示波器价格昂贵,一般业余维修人员都不具备。实际上用带有频率测试功能的数字表,完全可以快速判断无字符显示的故障。

CPU输出的显示信号有两种:一是显示用消隐信号(将字符位置的图像“挖掉”);二是与显示用消隐信号内容完全一样,但极性相反的字符显示信号。一般CPU有两个或三个端子输出不同颜色的字符信号,即R、G、B。如果彩电出现完全无字符故障,故障原因一般都不在字符传输电路。因为两种或三种颜色的字符传输电路同时出现故障的可能性极小。即使字符是单颜色显示的电视机,字符传输电路出现故障后,一般还可显示消隐信号,即黑字符。如果彩电出现字符缺色显示、字符显示与图像叠加(无消隐信号)或只显示黑字符,故障在对应的字符传输电路。由于此检修比较简单,这里不在赘述。CPU局部或存储器损坏,出现无字符故障不太常见,检修时一般都不予考虑,除非排除其他原因。

在排除字符传输电路故障的基础上,用数字表频率挡测试CPU行、场逆程脉冲输入端的振荡频率。数字表的频率挡要求输入信号电压有效值为0.5~10V,换算为正弦峰-峰值为1.4~28VP-P,输入CPU的行、场逆程脉冲一般在6VP-P左右,完全满足测试要求,且对振荡频率不会产生影响。如测得的行、场逆程脉冲信号频率正常,故障在字符振荡电路。对于RC振荡电路,比较常见的故障为可调电位器氧化接触不良;而LC振荡电路的瓷管电容失容,电感线圈开路,也比较常见。如检测不到行或场逆程脉冲的振荡频率,说明行或场逆程脉冲没有加到CPU或幅度不足,此时应检查对应的行或场逆程脉冲输入电路。电视机无信号输入时,行、场处于自由振荡状态,频率会有一定偏差,属正常现象。如果行、场逆程脉冲和字符振荡电路均正常,仍无字符显示,故障在字符形成电路,应更换CPU或外部存储器。


例1:

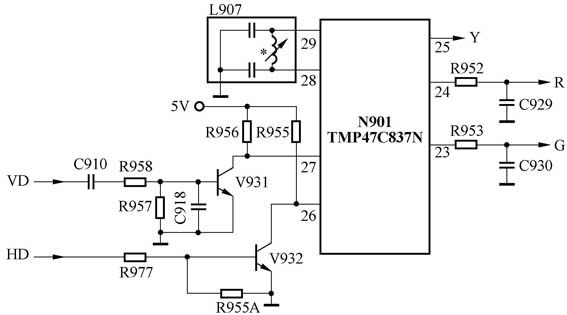

一台牡丹CT-64F1彩电无字符显示,字符显示相关电路见图1。该机CPU为TMP47C837N(N901),28、29脚为字符振荡端,外接L907为LC振荡器,26、27脚为行、场逆程脉冲输入端,23、24脚分别输出G、R字符信号,25脚输出屏显消隐(Y)信号。因该机既无G、R字符显示,又无消隐信号显示,故判断故障在行、场逆程脉冲输入电路或字符振荡电路。用数字表频率挡检测N901的26、27脚,行、场振荡频率正常,判断故障在字符振荡电路。用无感起子调节L907磁芯,屏幕仍不能显示字符,在路测试N901的28、29脚间电阻,阻值为15kW,显然L907内接电感已开路。拆下L907,从屏蔽罩中取出LC组件,发现电感线圈与引脚结合处折断。重新接好后,将L907装回。开机试验,屏幕有字符显示,但字符偏左,调节L907磁芯,使字符位于屏幕左右适当位置,故障排除。

图1
图1 🔍原图 (567×315)

例2:

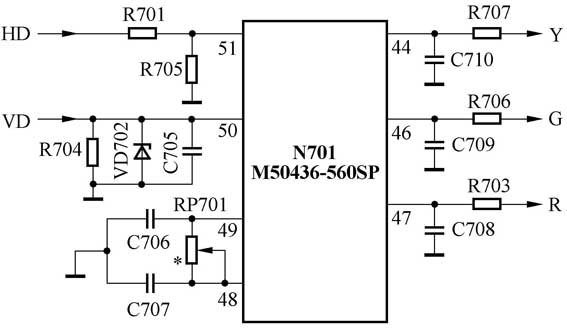

一台北京8316-2彩电按压遥控器按键,电视机能执行相应指令,但有时不能显示字符,怀疑与字符显示相关的电路接触不良。字符显示相关电路见图2,该机CPU采用M50436-560SP(N701),45、46、47脚为字符B、G、R输出端,但只使用46、47两个端子,输出G、R字符信号至视放管基极,44脚输出屏显消隐(Y)信号,经射随器V201至亮度缓冲放大管V201基极。考虑两路字符传输电路和消隐电路不会同时出现故障。因此,判断故障在行、场逆程脉冲输入电路或字符振荡电路。用数字表检测N701的51、50脚行、场逆程脉冲输入端的振荡频率,51脚为15.64kHz(表有误差),50脚为50Hz,行场逆程脉冲均正常,判断故障在字符振荡电路。调节RP701,字符时有时无,更换RP701(5kW),故障排除。

图2
图2 🔍原图 (567×328)

以上两例故障使用胜利VC9808数字仪表检测,CPU的字符振荡电路不宜用数字表频率挡测试,因频率挡有一定的输入阻抗和输入电容,测试时会引起振荡频率改变或停振。

(高密林)
