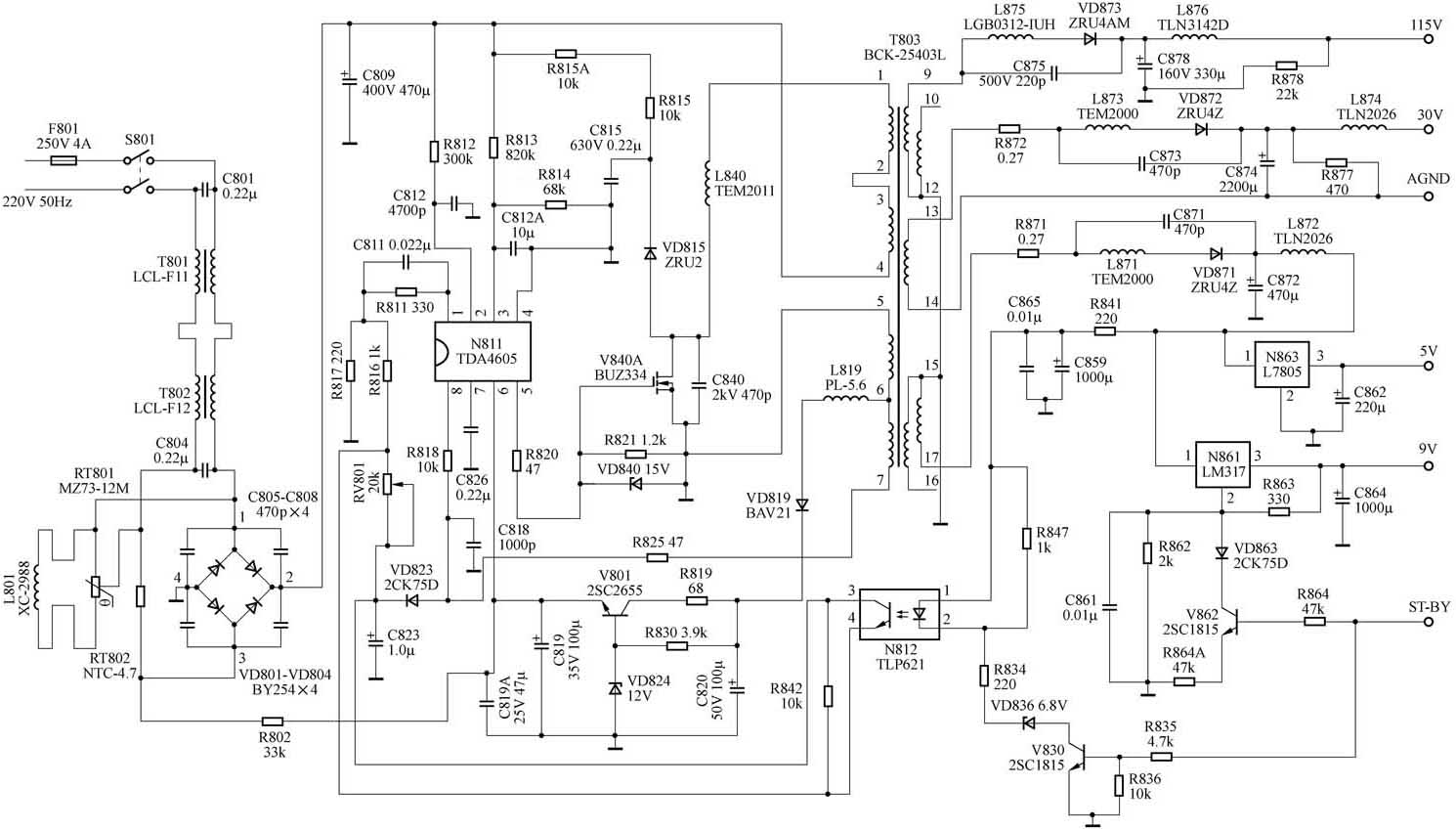

长虹CN-9机芯开关电源是在长虹CH-10机芯开关电源的基础上，增加了以V801为核心组成的电子稳压电路和以N812、VD836、V830为核心的开/待机控制电路。该电源以飞利浦公司的TDA4605作为电源驱动集成电路，它内部设有振荡、电压基准、误差放大、脉冲宽度调制、缓冲放大等电路。该集成块还具有过流、过压、欠压等保护功能。由于该电源采用大功率场效应管作为电源开关管，所以本机芯开关电源具有功耗低、带载能力强、电压适应范围宽、外围元件少及便于维修等诸多优点。下面以G29D3（B）型彩电开关电源为例（见附图），对CN-9机芯开关电源工作原理作一分析。
工作原理
220V市电经VD803半波整流，R802降压加到TDA4605的6脚，同时该电压对电容C819充电，6脚电压由0V开始上升，TDA4605内部电源电压监测器开始动作，对6脚电压进行监控。当6脚电压上升到10.3V以上时，TDA4605内部振荡电路开始工作，此时将从5脚输出一开关脉冲，电源开始启动。
5脚输出的开关脉冲经电阻R820加到开关管V840A的栅极（G），开关管开始导通，在开关变压器T803的初级1-4绕组中有电流流过，在5-7绕组中将产生一感应电流。T803的7脚的感应脉冲经R825、R818加到N811（TDA4605）的8脚，N811内部过零检测电路检测到8脚有连续的脉冲输入后，则将该脉冲经逻辑控制后加到5脚，使5脚输出的脉冲加宽。当某种原因使8脚无连续脉冲输入时，则N811内部逻辑电路将关闭5脚的输出脉冲，使电源中的振荡器停振。
3. 稳定过程
开关电源正常工作后，T803的6脚输出的感应脉冲电压经VD819整流、C820滤波后得到约38V的电压。该电压再经V801、VD824组成的电子稳压器稳压得到稳定的12V直流电压加到N811的6脚，此时电源启动时的供电电阻R802不再为N811供电。
4.稳压过程
许多开关电源的稳压控制都是通过对电源次级+B电压端进行误差取样，然后通过光电耦合器等元件对电源初级开关管的导通时间加以控制。本机芯则是对开关变压器T803初级互感绕组7脚输出的脉冲进行整流取样后送到N811的1脚内的误差控制放大器，以调整5脚输出的开关脉冲宽度从而达到稳压的目的。具体过程可用下列关系式表示：
+B↑→T803的7脚U↑→VD823负端U↑→N811的1脚U↑→N811的5脚U↓→+B↓
+B↓→T803的7脚U↓→VD823负端U↓→N811的1脚U↓→N811的5脚U↑→+B↑
5.开/待机控制过程
本机芯开/待机控制电路分两路：一路控制N861（LM317）输出的9V电压，该9V电压用于行振荡电路；另一路通过光耦N812对N811的1脚输入的误差电压进行控制，进而控制电源次级+B电压及其他几路电压。
当机器待机时，CPU输出高电平待机指令从ST-BY端输入，V862饱和，VD863正偏导通，N861（LM317）的2脚调整端电压被短路到地，N861的3脚无9V电压输出，行振荡电路停振，行扫描停止工作。同时，高电平待机指令经R835加到V830的b极，V830饱和，VD836正端被接地而反向击穿。由于VD836是6.8V稳压二极管，而且开机状态时VD836负端电压为15V左右，所以待机时，VD836负端电压将由15V下降到7V左右，光耦器N812的1、2脚内的光电二极管导通，N812的3、4脚内光敏三极管随之导通，N811的1脚误差电压将上升，最终使T803各绕组电压将下降约为二分之一，+B电压也由此下降到65V左右。而长虹CH-10机芯开关电源开/待机控制电路未对电源初级实施控制，只对供给信号处理的8V电压进行通/断控制。
6.保护电路
N811的2脚为初始电流输入，该电流在其内部要与误差电流进行比较。另外该脚通过外接电阻R812与300V电压相连，用于市电过压检测。当市电升高时，300V电压相应升高，当2脚电压上升到2.8V以上时，2脚内部保护电路启动，关闭5脚的输出脉冲。
N811的3脚为欠压保护端，用于市电欠压检测，300V电压经R813与R814分压后加到该脚。当300V电压降低导致该脚电压低于1.8V以下时，3脚内部保护电路动作，5脚的输出脉冲被关闭，电源中的振荡器停振。
N811的5脚为开关脉冲输出端，该脚内部设有一驱动功率检测器，当开关电源过载或负载短路导致5脚驱动功率显著增大时，该检测器将发出保护指令，关闭5脚的输出脉冲。
N811的6脚既是供电端也是过压保护端。当某种原因造成该脚电压上升到17.5V以上时，6脚内部保护电路将发出指令，关闭5脚的输出脉冲。
常见故障检修
1.300V正常，开关电源无输出
首先断开开关变压器次级各组电压的负载。若各组电压恢复正常，则故障在负载电路。若各组电压仍无输出，则可判定故障在电源本身。
断开V801的e极、N811的5脚外接电阻R820，用数字万用表测N811的6脚电压。若该脚电压在5.5～11.5V间反复跳变，2脚电压在1.0～7.7V反复跳变，3脚电压在1.0～2.4V间反复跳变，7脚电压在0.3～3.6V间反复跳变，5脚电压在0～0.15V间反复跳变（此时若用指针式万用表测5脚，可看到表针在不停地摆动），则可判定N811（TDA4605）基本正常，故障在其他电路。恢复断开的V801的e极、N811的5脚外接电阻R820，再断开光耦器N812的3脚或4脚。若各组电压恢复正常，则判定故障在以V830、VD836组成的待机电路，检修时应重点检查VD836。
若断开N812的3脚或4脚，故障仍然存在，则应检查以V801为核心的电子稳压电路，实际维修中常见的故障为VD824击穿或软击穿。若检查或更换仍不奏效，还需检查V840A及其外接元件，常见故障有VD840击穿短路，R820阻值变大或开路。检查上述各元件无误，最后检查N811的8脚外接电阻R818及N811本身，即可排除故障。
2.开机烧保险管，开关管V840A击穿

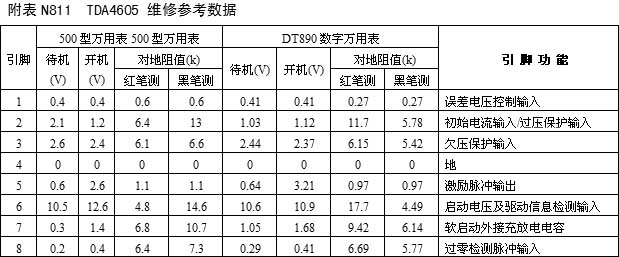

当发现保险管F801被烧黑，同时，开关管V840A被击穿短路，应查以下电路：查+B电压端整流二极管VD873是否击穿短路；查开关管V840A的D极外接二极管VD815、C815是否损坏；查N811的2脚外接电阻R812阻值是否变大或开路，电容C812是否击穿或严重漏电；查N811的5脚输出的脉冲幅度是否正常，可采用前面判断N811（TDA4605）是否正常的方法以及附表给出的维修数据进行检查加以判定。若不对上述电路进行认真检查，则新换的保险管和开关管在通电瞬间很可能又被损坏。
3.+B电压输出低
对于本开关电源而言，此类故障只需检查：
（1）开/待机控制电路，断开N812的3脚或4脚，若电压恢复正常，则故障在开/待机控制电路，其中以VD836损坏较常见。
（2）N811的7脚外接软启动电容C826，若该电容不良或漏电，则N811的5脚输出的脉冲宽度减小，从而造成输出电压降低。
（3）开关管V840A的G极外接保护二极管VD840，该二极管若不良或特性变差，将造成输入开关管V840A的G极的激励脉冲减小，造成输出电压降低。
4.+B端输出电压高
无论哪种开关电源，输出电压高的故障都应查误差取样及稳压控制环路。本机芯开关电源则应查VD823～N811的1脚间元件，查VD823、RV801、R816、R811阻值是否变大或开路。另外不要忽略对C823进行检查，当该电容漏电或开路均将造成N811的1脚电压降低，最终导致输出电压升高。若检查上述元件均正常，则更换N811方可排除故障。
检修实例
例1：
一台长虹G2985（B）型彩电出现三无。
测+B电压端为0V，断开行负载以及开/待机控制电路中V830的b极，+B电压仍然为0V。断电，测开关电源各次级均无对地短路现象，由此判定故障在开关电源本身。测300V，电压为307V，表明整流滤波电路基本正常。测集成块N811的6脚，电压在5.6V至11.5V间反复跳变，其余各脚电压也均在正常范围内跳变。对集成块外围元件进行检查，发现N811的8脚过零检测输入端外接电阻R818的阻值为无穷大，更换之，故障排除。
例2：
一台长虹G2585（B）型彩电出现三无。
测300V电压正常，+B电压无输出，断开行负载，+B电压仍无输出，断开N811的5脚外接电阻R820，通电测N811的5脚，有0～0.15V跳变的电压，说明N811内部振荡电路已启振，且输出了脉冲波，判定N811基本正常。继而测N811其余各脚电压，发现2、6、7脚有反复跳变的电压，而3脚为0V不变，说明3脚内部欠压保护电路已启动。查其外围元件，发现R813开路，用0.5W 1MW电阻将其换之，故障排除。
例3：
一台长虹G2510（B）型彩电出现三无。
拆机，发现保险管F801被烧黑，说明开关电源出现严重短路现象。经查，发现开关管V840A和保护二极管VD840均被击穿，换上新的保险管和VD840，取下开关管，通电测N811的5脚有0～0.15V跳变的电压，测其他各脚电压均在正常范围内跳变，由此判定N811基本正常。逐一检查损坏开关管V840A的原因，发现V840A的D极外接二极管VD815击穿短路，换上同型号二极管，并装上新的开关管试机，一切正常。
例4：
一台G2585（B）彩电开机三无。
测300V电压正常，测+B电压在115V至180V之间变化，再测开关电源输出的5V电压也在2V至5V之间变化。断开行负载，用60W电灯泡作假负载，通电灯泡不亮，说明电源带不动负载。取下电灯泡，使+B电压恢复在115V至180V之间变化。测量N811各脚电压，发现N811的1脚电压偏低，为0.1V左右，怀疑N811的1脚外围元件出现故障，造成输入到该脚的误差取样电压降低，使+B电压升高。检查取样电路中VD823、C823、RV801、R816、R811等元件，各电阻阻值均正常，用优质50V 1μF电解电容并联于C823上，+B电压立即恢复正常，C823正极电压也由1V上升到11.2V。换下损坏的C823，试机，故障排除。
例5：
一台G29D3（B）型彩电行幅小。
测开关电源+B电压端，115V变成95V左右，且不稳定。断开行负载，该电压仍为95V左右。首先，断开光电耦合器N812的3脚，测+B电压端，电压上升到115V，由此表明故障在开/待机控制电路，测开/待机控制管V830的b极，电压为开机值0V，c极为5.2V。正常情况下，V830的c极电压应为7V左右，查VD836以及V830，发现V830本身c、e极有轻微漏电现象。更换V830，并恢复N812的3脚，故障排除。
（何金华）
