不少发烧友在制作音箱时总希望箱体不是很大，但音箱的低频效果却很好，要做到这点要求低频扬声器的性能必须很好，当然这不是只有进口扬声器单元才能胜任。笔者经过多次试验后发现：选用国产名牌扬声器并不比有些进口扬声器的实际听音效果差。
本文介绍一款采用10英寸扬声器制作的高保真三分频音箱，由于该音箱的低频效果十分出色，且中高音很明亮，因此用来做监听音箱也是可行的。
扬声器选择

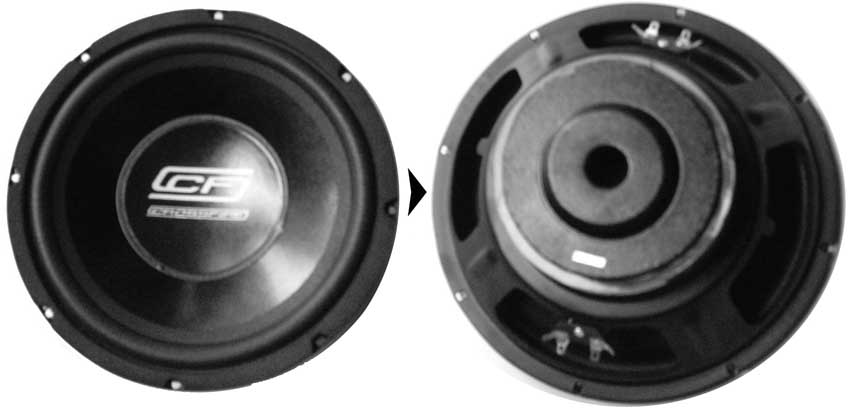

扬声器全部选用银笛牌扬声器。低音扬声器选用低频效果很好的涂胶盆10英寸扬声器，型号是CR-10D（出口型号），其谐振频率低至30Hz。该扬声器采用4层绕组音圈，具有8W和4W两种接线端子，以适应不同输出阻抗的功放机，本制作中使用了8W端子，4W端子闲置不用。CR-10D扬声器的外形如图1所示。

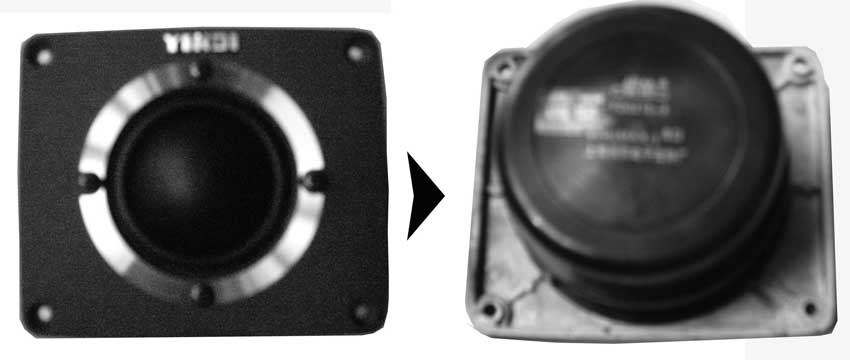

高音扬声器选用音色明亮、清爽的丝膜球顶高音扬声器，型号是YDQG5-26。
箱体制作

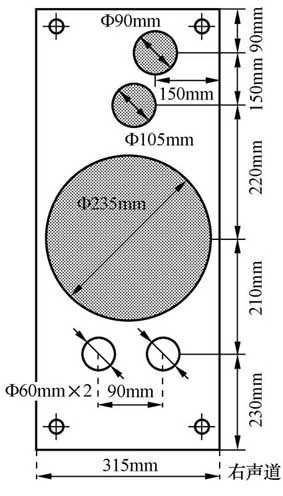

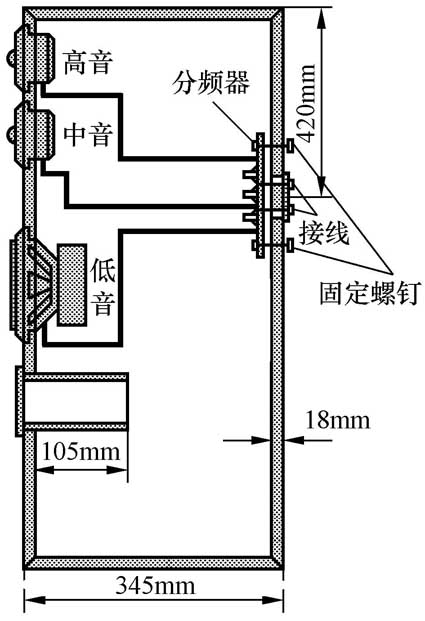

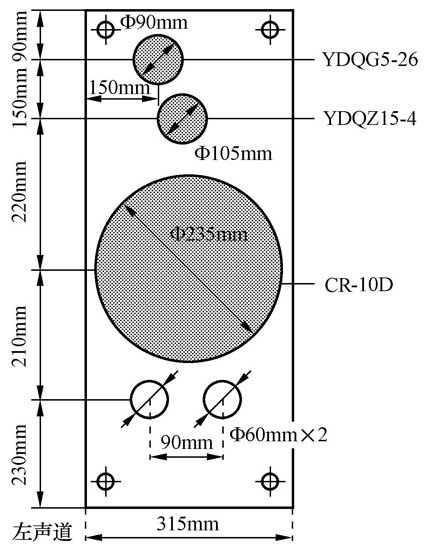

箱体尺寸为315mm（宽）×345mm（深）×900mm（高）。音箱箱体采用厚度为18mm的中密度板制作，左右声道音箱中的高音扬声器呈镜像排列，左右两只音箱前面板尺寸相同，左右声道音箱面板排列如图3、图4所示。侧面剖视图如图5所示。
音箱通常有两个或两个以上扬声器，这些扬声器在面板上的排列位置将影响到整个音箱的性能。实践表明：当低音扬声器单元正好位于音箱面板的几何中心时，音箱的频响曲线上就会出现明显的峰谷点，因此低音扬声器不要装在音箱高度的中心点上。高音扬声器尤其是球顶高音扬声器在音箱面板上进行非对称安装（即不将高音扬声器安装在面板的中心轴线上）时，不但有利于消除水平方向的驻波，改善频响特性，而且使音箱的发声近于点声源，增强了声音的定位感和立体感。
高音扬声器和中音扬声器的指向性均很尖锐，而且分频频率较高，因此在安装时，高/中音扬声器的中心距离尽量小一些。若高音扬声器采用两只呈夹角安装可明显增强方向扩散性。另外音箱的宽度应尽可能地窄，这样不但利于放置而且利于提高水平扩散性。
为了避免音箱的频响曲线在某频段处出现明显的波峰或波谷，箱体各边长比不应为整数。为了抑制驻波，其内部容积要尽量大些。高音扬声器位于低音扬声器上方，有利改善指向性。
在音箱的制作过程中，音箱箱体的加工是至关重要的一环。在箱体加工中，最重要的有两点：一是箱体加工尺寸精度要高，二是箱体材料选择要恰当。箱体一般用木质材料制作，因为木材容易加工，表面处理之后能得到和家具一样的质感，容易跟居室环境协调一致。
目前最常用的材料是人造中密度纤维（MDF）板，这种材料强度高，而且不易变形，不开裂，表面还非常平整，无须打磨就可以直接粘贴木皮或PVC装饰。有些音箱也采用刨花板制作箱体，刨花板也有不易变形开裂、表面平整的特点，强度也可以，不过一旦受潮后就容易损坏，所以通常只用于廉价的低档音箱。还有用高级原木（天然实木板）制作箱体的，所谓的高级原木，不单单指木材本身的高档、名贵，最重要的是木材本身要经过多年的干燥和老化处理，只有这样，才能保证制作的箱体不开裂，不变形。不过高级原木成本比较高，所以近年来的应用越来越少，一般只用于高档音箱。当然，箱体不一定非得用木材来做，用塑料、用金属甚至用石板都可以，但这些材料制作的音箱并不普遍。下面介绍一些常见材料的性能。
（1）刨花板
这是制作音箱箱体使用最多的材料。刨花板的表面可以贴胶合板、木皮或者喷漆。为了使表面光洁度高，必须对刨花板进行磨光、加填料、抹腻子等工序，劳动强度很大。一般情况下，刨花板的厚度应该大于19mm（小型书架式音箱材料厚度大约为16mm即可），这样便于扩大箱体内部的净容积。
（2）中密度板（MDF板）
中密度板是用很多精细的木质纤维与胶合剂混合后经高压压制而成。其声学性能比刨花板好一些，经过前人多年的实践发现中密度板是制作音箱箱体最实惠的材料。
中密度板在表面加工和材料厚度方面的要求与刨花板相同。中密度板密封性能极佳，表面光滑，因而加工比较容易。
（3）胶合板（多层板）
胶合板由于其表面坚固耐用而专用于迪斯科舞厅和专业扩声的音箱上。胶合板只需进行简单的酸洗或者清漆加工即可使表面很光洁，因此，加工很方便。
（4）松木
松木具有质地轻、其自然谐振高、加工容易（经过简单的清漆加工，可以使其表面得到很好的光洁度）等优点。
加工箱板时无论采用的是纤维板还是木板，都应注意考虑下料的问题，对各板块的尺寸、规格和数量要统筹安排，尽量不要浪费，下料时要注意留有加工余量，以免出差错。操作时可用木工锯或电锯按图6所示尺寸（单位为mm）切割好板材，以备后用。
分频器选择
分频器采用上海银笛领先音响仪器有限公司生产的银笛牌FQ-301型三分频器。需要注意的是，在接线时，一定要将分频器与低音扬声器CR-10D的8W端子连接，而将4W端子悬空。
（科林）
编者注：本文介绍的音箱套件供货信息见本期72页河南省沈丘县科普电子部广告。
