实用型语音电路讲座
ML-1020型语音报警/喊话器专用录放电路

🏠 首页 《无线电》杂志 2004年 🔗 第10期 🔗 第52页 分类:应用电路与制作 🔗 王南阳 🔗

一、概述

近年来,由于语音电路的广泛应用,许多电子电器开发者在设计报警电路及其产品时,把原有用各种模拟电路或“555”时基电路制作成报警电路,按实际需要用多种新型语音电路。这样不但提升了产品的档次,同时还使所需要警示的目的(标)更加直截了当地用语言“说”出来。但是常用的语音电路其语言种类较少,无法满足一些特殊场合或产品的需要。本文所要介绍的ML-1020型语音录放电路就可以满足少量多样化语音电路作品的制作需求。ML-1020型单片录放电路主要用于中巴、面的、长途客车等车载喊话报站器、 商业旅游喊话扩音机、各种报警提示装置以及开展课外电子小制作活动等方面。

二、ML-1020电路功能

模拟信号直接录/放,断电永久储存,无需维持电源。

本电路采用一体化单片电路集成,内含单片机、时钟电路、话筒放大器、AGC电路、功率放大器,控制逻辑和模拟信号储存等,具有外围元件少、体积小的特点。

无需设计添加外部控制电路,本电路可实现自动循环播音功能。

录音后,仅用于放音时,其外部电路可简化为少数几只阻容元件,便于产品电路微型化。

本电路具有自动省电功能。录/放音完毕,电路进入睡眠状态,几乎不消耗电能。

本电路录/放音时长分为10s和20s两种,特殊要求及时间长度可定制。

三、ML-1020电路工作原理

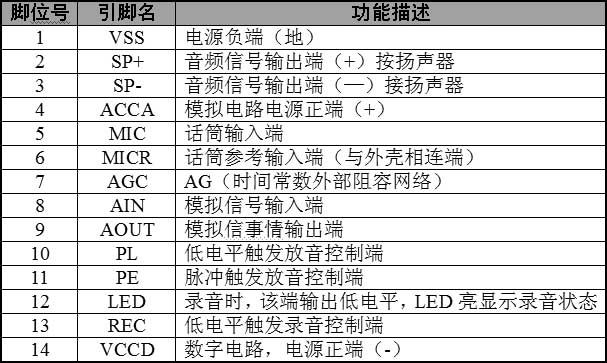

图1是ML-1020的应用电路原理图。ML-1020共有14个外部引脚和1个内部控制端,其引脚功能附表。驻极体话筒BM通过隔直电容C3、C4与IC1内部话筒放大器连接。通过话筒BM输入的音频信号,经内部放大器、模拟输入端AIN之间的外部电容C5、电阻R4构成完整的信号通路。在特殊情况下,还可以通过改变R4、C5的参数以满足非语音信号应用的要求。电阻R1、R2、R3、电容C2为话筒提供合适的直流偏置电压。电阻R5、R6、R7分别为PL、PE、REC端口提供上拉电平,以确保IC1工作稳定可靠,电阻R8、电容C6决定自动增益电路AGC的时间常数。图2是ML-1020的COB封装引脚图。

图2
图2 🔍原图 (567×409)
图1
图1 🔍原图 (607×363)

录音时,按住“REC”键,VD1亮,表示正在录音,由电声转换器件BM将声音转变为电信号,经内部微音放大器、增益放大器放大及滤波等,直接储存在模拟信号存储器内。当松开“REC”键,VD熄灭,结束本次录音过程。

播放时,按一下“PE”键,模拟存储器的音频信号输出,经内部差动功率放大器放大,直接推动扬声器放音。“PE”和“PL”这两个放音键作用不同,其区别如下:“PE”脉冲触发放音键——由于PL是边沿触发。当“PE”端拉低时,启动放音周期,所以在放音过程中即使松开“PE”键,“PE”端被拉回高电平,播音依然继续至放音内容结束时自动停止。

当放音结束后,IC1自动进入节电状态。在“PE”键放音过程中,瞬间按一下“PL”键,可中断正在放音的过程。“PL”电平触发放音键——只要“PL”端保持为低电平,将持续进行放音周期,放音立即停止,同时进入节电状态。

实际应用时,可合理使用“PE”和“PL”键,以简化电路结构及成本。当“SP+”、“SP-”端外接16Ω扬声器时,其输出功率可达50mW,若选用低于8Ω阻抗的扬声器时,信号失真和电路输出电流将明显增大。“SP+”、“SP-”端可单端使用,取其一端作为输出信号连接扬声器一端,扬声器另一端接地便可正常工作。这里特别强调指出:“SP+”、“SP-”作为单端输出应用时,其另外一端绝对不能与信号短路输出端连接,也不能直接接地,必须悬空处理。建议采用电容耦合到地,这样处理可降低电路噪音。
