三星P108手机是三星公司的一款照相机手机，本文为大家介绍该手机不开机故障的检修方法。若读者没有P108电路图，可在www.zxwlab.com上查询下载。

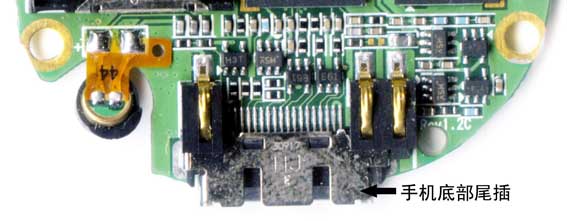

如果P108手机出现不开机的故障，首先检查手机底部的尾插（见图1）是否良好，可用热风枪对尾插进行适当加热，看手机可否开机。若手机能开机，将尾插取下，对尾插及尾插的焊接点处进行清洁，然后安装即可。
如果尾插没有问题，可用手稍用力按压手机中逻辑电路芯片，看手机能否开机，若压住某个芯片时手机能开机，应该是该芯片脱焊，重新焊接该芯片即可。
如果通过以上操作还不能解决问题，就需仔细检查各相应的电路。
一、检查开机信号线路
首先，连接一个好的充电器到故障机，看手机能否开机，若手机能开机，检查开机信号线路，或更换U100。
在开机触发方式上，P108手机采用了低电平开机触发方式。电源开关键的一端接地，另一端直接连接到电源芯片U100的51脚。当电池被安装到手机上时，U100的51脚为高电平守候状态。当电源开关键被按下时，U100的51脚电位下降，U100内的电压调节器被启动。
给故障机加上外接维修电源，按开机键，如手机无一点电流反应，应检查电源开关键以及电源开关键与U100的51脚间的线路；检查U100的焊接。

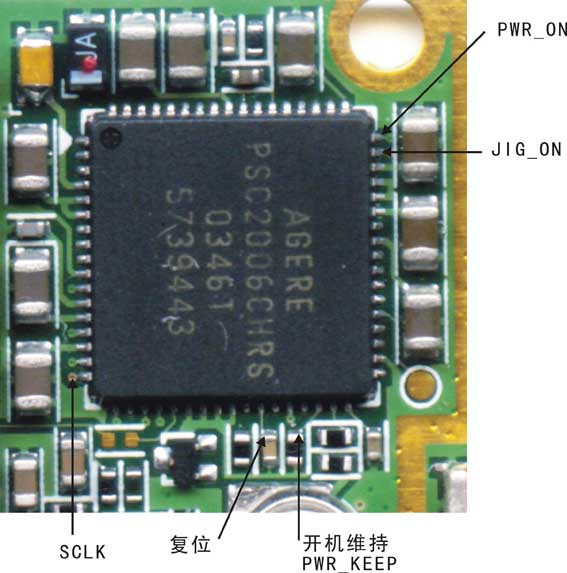

如果手机能开机，但是，在关机状态下，连接充电器到手机时手机不能开机，应检查手机底部尾插的开机触发信号线路。手机底部尾插的13脚经一个1kW的电阻（R306）连接到复合电源模块U100的50脚。当充电器或其他附件经手机底部的插座连接到手机时，会产生一个开机触发信号到U100的50脚，启动手机开始工作。开机触发信号测试点如图2所示。
二、检查电源电路
如果按下电源开关键时，手机有工作电流，且工作电流在七、八十毫安以上，可通过软件维修仪对手机进行软件资料处理。如果手机的工作电流非常大，应注意检查电源模块、电源电路中的电解电容及逻辑芯片是否有发热现象，更换发热的器件。否则，按下面所述内容继续检修。
应先检查故障机的电源电路。P108手机的电源电路使用了一个复合的电源管理芯片U100（PSC2006）。中央处理器通过三线串行接口来控制复合电源管理芯片PSC2006。电池电源被送到U100的14、45、47等端口。
当电源开关键被按下后，U100内的基带电源调节器被启动，从13脚输出1.8V的VCC_1.8A电源，用于微处理器；从U100的15脚输出VCCD电源供逻辑电路工作。

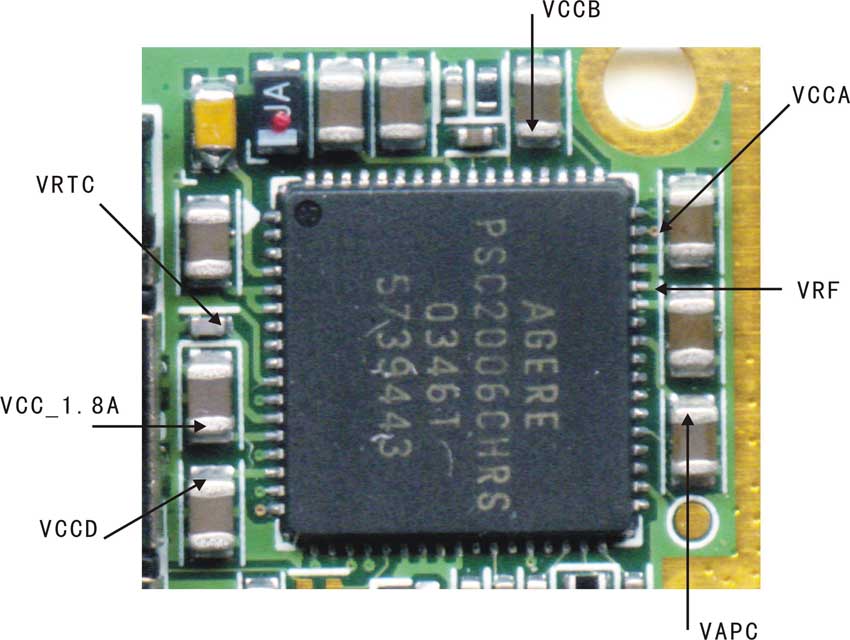

U700输出XOENA控制信号到U100的20脚，控制U100内的时钟电源电路工作，从U100的39脚输出VRF电源，供时钟电路及射频工作。时钟电路输出13MHz的逻辑时钟信号。逻辑时钟参见后面的频率合成部分的内容。图3是这些电源的信号测试点图。
首先检查电容C110处有无2.8V的VCCD电源，若无，应更换C110或U100。
若C110处电压正常，检查C114、C111处有无2.8V的电源，若无，则更换C114、C111或U100。
检查C109处有无1.8V的VCC-1.8A电源，若无，需检查C109或更换U100。
同时，U100从28脚输出复位信号，经电阻R104、R606到中央处理器U601。
逻辑电路收到复位信号、时钟信号后，中央处理器通过通信总线运行开机程序，若得到软件的支持，中央处理器输出开机维持信号PWR-KEEP到U100的32脚，使U100内的电压调节器维持工作，完成开机过程。
三、检查时钟电路
若故障机的电源正常，应检查故障机的时钟电路。时钟电路有两个：一个是32.768kHz的实时时钟电路；一个是13MHz的系统时钟电路。
P108手机的逻辑时钟电路由一个集成的时钟振荡组件OSC901组成，其电路如图4所示。
U700电路输出自动频率控制AFC信号，控制OSC901电路产生的时钟信号与基站系统的时钟同步。OSC901的工作电源是U100模块的46脚输出的VRF电源。OSC901输出的13MHz信号经C912、R903、C902到复合射频模块U900的8脚。
13MHz的时钟信号在U900内经处理后，一方面用于U900内的频率合成电路。同时从U900的27脚输出13MHz_BB信号，经C911到和弦音电路作时钟信号（CLK13M_YMU）；经R904、R902、C910到U700电路，作时钟信号（CLK13M_MC）；经R904、R900、C909到中央处理器U601，作逻辑时钟信号（CLK13M_TR）。图5是时钟信号测试点。
首先，用示波器检查OSC601处有无32.768kHz的实时时钟信号，若无，检查OSC601、C614、C616，检查U601电路。
若OSC601处的实时时钟信号正常，检查C902处有无13MHz的时钟信号。若没有，检查R901的VRF电源是否正常，若电源正常，更换OSC901。若R901处的电源不正常，检查R707处有无控制信号。若无，检查U700的焊接或更换U700；若R707处有控制信号，检查U100的焊接或更换U100模块。
若C902处有13MHz的时钟信号，检查C909处有无13MHz的时钟信号，若没有，检查C909、R900、R904，检查U900的焊接或更换U900。
四、检查复位、开机维持信号
若C909处时钟信号正常，检查R104处的复位信号是否正常（测试点如图2所示），若复位信号不正常，检查更换U100。若R104处的复位信号正常，对故障机进行软件处理，或仔细检查U601、U700及存储器的焊接。若U601等焊接没有问题，代换存储器、U601。
