长虹数字高清（CHD）系列彩电维修数据（5）

🏠 首页 《无线电》杂志 2004年 🔗 第10期 🔗 第24页 分类：家电维修 🔗 何金华 🔗

注：上列各表中凡是注有“↑↓”符号的电阻值，均表示该电压上下跳变。表中数据均用GDM-8145型万用表测得，电阻：20kΩ档，电压：200V挡。

（文/何金华）

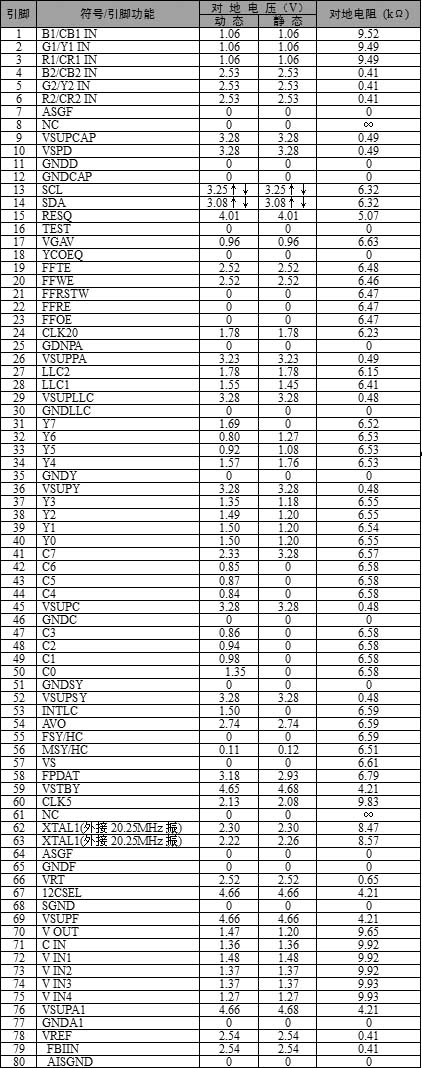

图1
图1 🔍原图 (422×1069)

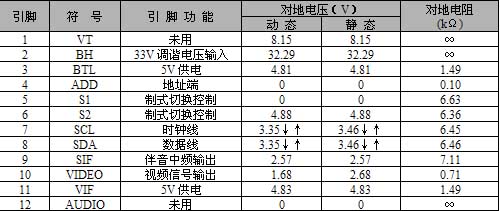

图2
图2 🔍原图 (500×211)

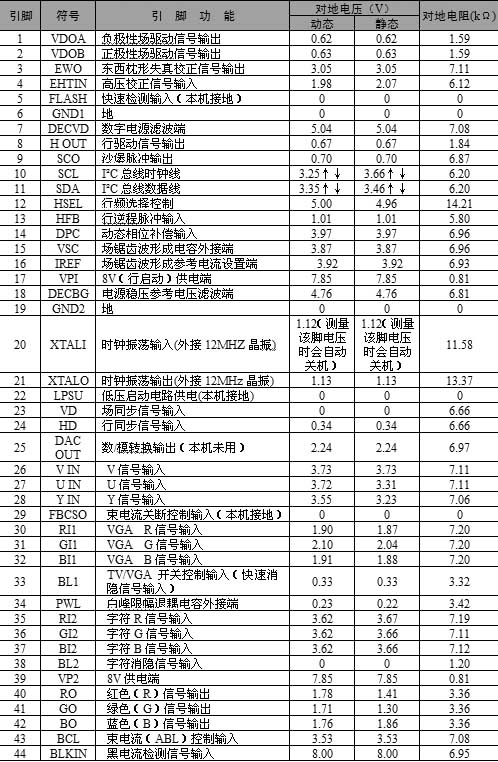

图3
图3 🔍原图 (498×762)
