一台长虹R3418T和另一台长虹G2579大屏幕彩电，表现为同一故障现象：图像稳定，伴音正常，但行消隐的黑边进入荧光屏偏左5～7cm，经查，其故障原因都出自二极管软击穿，使行AFC电路异常。

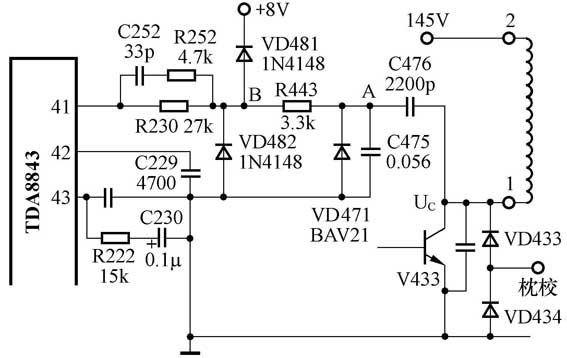

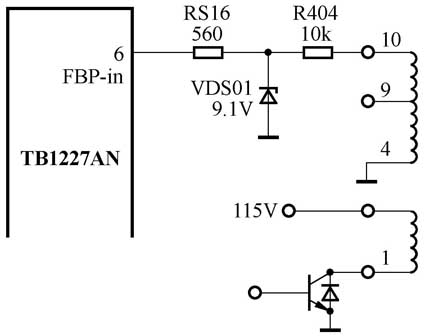

R3418T和G2579彩电的有关行AFC电路分别见图1、图2，其软击穿的两个二极管分别为图1中的VDS01（9.1V稳压管）和图2中的VD482﹙1N4148），这两只二极管软击穿后会使行AFC必须用的行回扫脉冲短路或使其幅度不足，使行相位不正确，而产生上述故障。

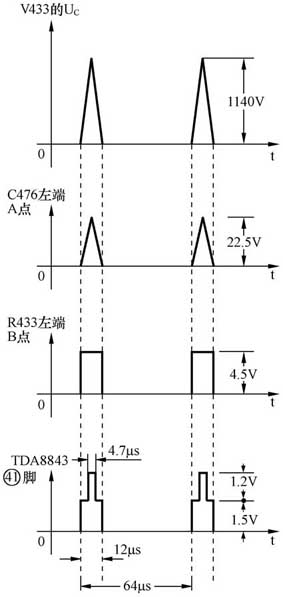

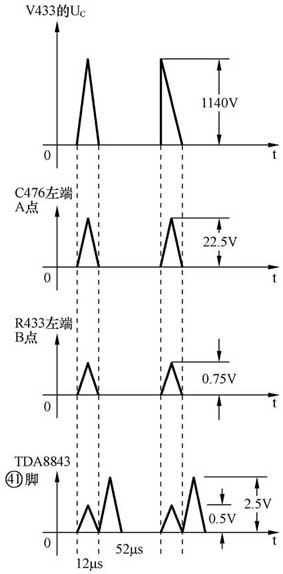

该故障之所以特殊，是因为这两个二极管都是软击穿，即正、反向电阻不为零，且正、反向阻值不同，分别为50Ω和115Ω，用示波器观察其上端仍有行回扫脉冲，只是幅度变小。比如在测试G2579彩电的行AFC电路有故障时波形如图3所示，正常工作时波形如图4所示。
行回扫脉冲已包含在TDA8843的41脚的波形中，只是幅度不大，形不成沙堡脉冲。从故障波形可明显地看出TDA8843的41脚有两个脉冲（见图3），前者为小幅度的行逆程脉冲，后面为行同步脉冲，两者产生了时间差，使行相位不正常。

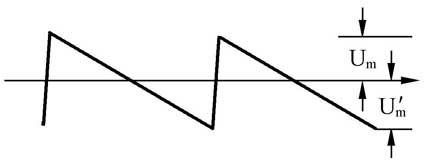

尤其在检修R3418T彩电时，故障现象更为特殊，开始时光栅左面约有7cm宽的纯黑边，右部光栅在有无图像时都是正常的，从原理上讲，这不同于行相位不正确，我们开始认为行扫描电流的正程前半部的最大幅度小于正程后半部的最大幅度，这可认为S电容有故障或行偏电路中阻尼太大，枕形校正有问题等原因。经检查，有关元件一切正常。在这种情况下，我们采用新的检测措施，在行扫描电路中串入一只0.5Ω/5W的大功率检测电阻，单看该电阻两端的波形，即将电阻一端接示波器的地线，另一端由探头送入示波器观察其波形，波形如图5所示，结果发现其0V（DC挡测）上、下幅度完全相同，而对调行偏转的接线柱，黑边又到了右边，可见行偏转线圈无问题。将行输出变压器的加速极调高，黑边中出现了带回扫线的白板光栅，再查行AFC电路，最后查出是VDS01（9.1V稳压管）软击穿，弄清了该故障产生的根本原因。
（文/鲁义宽）
