索科（soco）DC-1000全数控语言复读机，磁带在放音、快进、快退时工作3秒钟自动停机，液晶屏也随着显示数字从“001”到“003”停止及“停机”字样，无磁带工作时现象也是如此。按功能键重新工作，重复上述故障过程。

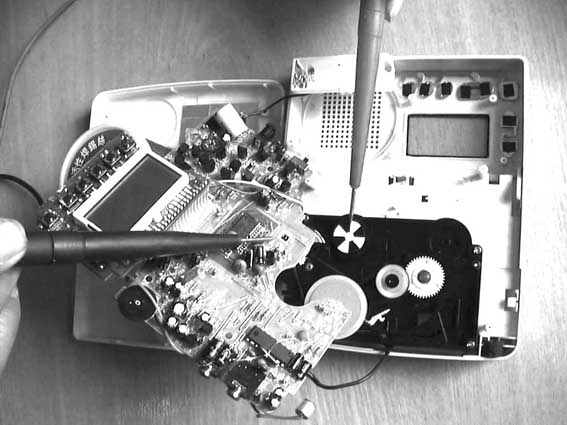

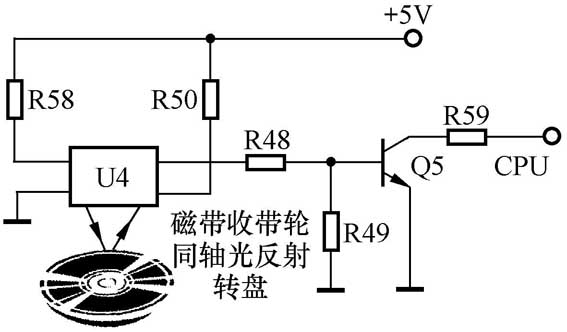

根据维修经验判断为CPU自动保护。此机面板标记有“防绞带”字样，怀疑是“防绞带”功能保护。检查3秒钟内工作时，磁带转动正常，收带轮收带正常，无绞带的明显反应。拆机检查。发现本机的“防绞带”保护电路及检测磁带到头电路（结构如图1所示）的磁带收带轮有一个同轴运转的光反射转盘。它表面光滑，平均分为8个扇面，黑白相间。U4为发射和接收模块，有4个端子，对着转盘的一面有明显的两个工作区域（见图2表笔指示部分）。电路工作电源为5V，受控于CPU，不工作时没有5V，按键按下后CPU控制电源输出5V。Q5为脉冲整形电路，U4输出的是检测收带轮转动的脉冲，经Q5进行整形变为能被CPU识别的矩形波。当CPU没有检测到脉冲时，判断收带轮不转。为防止绞带或判断磁带到头，CPU停止电机工作并使液晶屏显示“停机”。
根据以上分析，测量三极管基极和集电极，在3秒钟内都有明显的电压波动，基本每秒钟两个脉冲，幅度变化很大。顺着集电极找到液晶板的焊接处，也存在脉冲波形。维修暂时陷入了困境。
在反复测量电压的过程中，突然发现当测量三极管的基极电压时，3秒钟保护消失了，几次试验都是如此，这相当于给基极对地偏置了一个电阻。可本机已有了R49，难道阻值变大了。焊下R49（100kW）测量，阻值已偏大到了240kW左右，更换R49，故障排除。
由于R49阻值偏大，三极管在饱和时程度过深，使输出的脉冲发生畸变，CPU不能正确识别，误判收带轮不转而停机保护。
（文/李朋）
