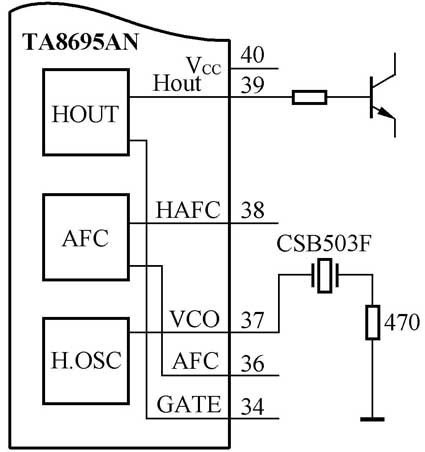

一台菱彩29英寸彩电无光栅、无图像、无伴音。测行输出管已损坏，拆下，发现行输出管b、c、e三极间已全部击穿。接假负载，测电源主电压（+123V），为121V，正常。换新行输出管，开机一切正常。收看约5分钟，图像突然扭曲后又出现三无故障，行输出管再次损坏。再换行输出管，断开c极负载，接假负载，测b极电位为0V（正常时应为负值），参照附图。测IC（TA8659AN）40脚（行部分电源）电压，为8.73V，基本正常，39脚（行部分输出）电压为0V（不正常），34脚电压为8.6V（不正常），36脚、38脚电压基本正常。测相应脚的外接元件，未发现异常。怀疑IC损坏，换新的IC，测39脚电压，仍为0V。陷入深思，莫非是晶振（CSB503F）损坏，焊下晶振，用数字表测，无漏电，用指针表10k挡再测，其阻值只有70kW，烧行输出管的真相至此大白。换新晶振后，故障排除。该机使用至今（一年有余），一切正常。
结论：
由于晶振漏电，使得行推动脉冲幅度偏低，造成行输出管烧坏。特别注意：晶振损坏，不易测出，常采用替换法检查。
（文/徐楷祥）
