彩电保护电路检修讲座
彩电小信号处理保护电路的原理与检修（下）

TA8659BN、TA8759BN也是我国采用较多的电路之一，夏普公司采用后改名为IX0969CE和IX0969CEN1。该小信号处理电路的52脚为X射线保护脚，围绕该脚，很多厂家均开发设计了保护电路。下面以夏普25N21-D2彩电为例，介绍其保护电路的原理与维修。其他采用TA8659BN、TA8759BN的康佳T2113、T2151、T2506、T2806 、T2916，长城G8163YN8、G8263YN5，嘉华829FV、925A，安华9228MF等系列彩电均可参照维修。

一、电路的构成

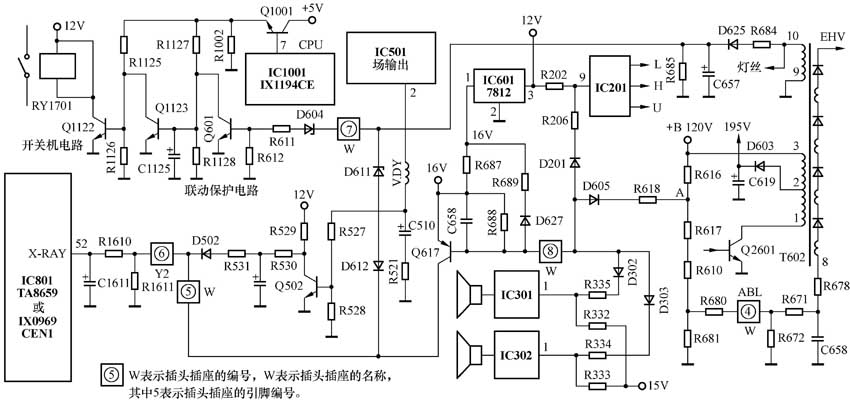

夏普25N21-D2彩电小信号处理保护电路较复杂，如图3所示，分布在几块电路板上，通过插头插座互相连接。小信号处理电路IC801采用TA8659（IX0969CEN1），该电路的52脚（X-PAY）为X射线保护检测端口，属电压翻转型。外接多路故障检测电路，对行、场扫描电路进行检测。52脚正常时为低电平0V，外部故障检测电路检测到故障时，向52脚输入高电平。当52脚电压大于1.0V以上时，IC801就会进入保护状态，从集成电路内部切断39脚（行激励信号输出），迫使行扫描电路停止工作，进入保护状态。

25N21-D2彩电不但设有完善的小信号处理过压、过流保护电路，还与开关机保护电路联动。小信号处理电路保护时，一是切断行扫描电路激励信号，迫使行扫描电路停止工作；二是通过行失压检测电路，使开关机电路联动，关断整机交流电源，进入待机保护状态。

该机不设总电源开关，只要将电源插头插入市电电源插座，遥控电源便开始工作，为微处理器IC1001（IX1194CE）提供工作电压，同时IC1001的电源控制端（7脚）输出高电平，Q1001获电导通，向开关机控制管Q1122基极提供高电平，使其导通，继电器RY1701接通，为主开关电源接通交流电源，使其进入开机状态。当遥控关机时，微处理器IC1001的7脚变为低电平，使开关机控制管Q1001、Q1122截止，继电器RY1701断开，切断主电源的交流电压。

IC801的52脚通过分压电路R1610、R1611与外部七种故障检测电路相连接，其检测电路分过压检测和失压检测两部分，其中失压检测大多由Q617完成。

1.行输出过压检测电路

该电路由检测电路D611、D612、行扫描灯丝电压整流滤波电路D625、C657组成。取样电压取自行输出变压器T602的9、10绕组（灯丝电压），灯丝电压经D625整流、C657滤波后，在R685上形成直流电压。正常时，R685上的直流电压不会使稳压管D611击穿，对IC801的52脚电压不产生影响。当行输出因开关电源供给电压过高、行逆程电容开路，造成显像管阳极电压增高时，灯丝电压也会随之增高。R685上的直流电压增高后使稳压管D611击穿，击穿电流经过隔离二极管D612加到IC801的52脚，使52脚由正常时的低电平变为高电平，电路进入X射线保护状态，并将行振荡电路关闭。

2.行输出失压检测电路

该电路由检测电路D604、R611、Q601、Q1123，灯丝电压整流滤波电路D625、C657、R685和开关机执行元件Q1122组成。正常时，R685上的灯丝直流电压将稳压管D604击穿，击穿后的电流通过R611、R612分压后加到Q601的基极，使Q601导通，集电极变为低电位，Q1123截止，对开关机控制管Q1122不产生影响。当因负载短路或电源供给电压、行扫描电路等原因，造成行输出停止工作或输出电压过低时，灯丝电压也会随之降低，R685上的电压降低，不足以击穿稳压管D604，致使Q601基极失去正向电压而截止。此时集电极变为高电平，Q1123基极获电导通，将Q1122的基极电压拉低，迫使Q1122截止，将继电器RY1701关断，切断交流电源，进入待机状态。

3.场输出失压检测电路

该电路由检测电路Q502、隔离二极管D502组成。场输出电路IC501工作正常时，场偏转线圈V.DY的下端有直流电压和脉冲电压。此电压通过R527、R528分压使检测管Q502饱和导通，其集电极为低电平，它对IC801的52脚电压不产生影响。当场输出电路IC501发生故障时，场偏转线圈V.DY的下端的直流电压和脉冲电压消失，检测管Q502截止，其集电极变为高电平，通过二极管D502加到IC801的52脚，电路进入X射线保护状态。

4.16V电源过流、失压检测电路

该电路由检测电路Q617、D627、R689组成。它对经过保险电阻R687后输入到稳压电路IC601（7812）1脚的16V电压进行检测。该电压正常时D627负极电压高于正极电压而截止，Q617基极为高电平反偏截止，对IC801的52脚电压不产生影响。当因IC601漏电或负载短路造成电流过大，引起R687两端电压降增加或将保险电阻R687烧断，致使IC601的1脚16V电压严重降低或消失时，D627正偏导通，将Q617的基极电压拉低，Q617基极获正偏电压导通，其导通后的集电极高电平加到IC801的52脚，电路进入X射线保护状态。

5.伴音功放失压检测电路

该电路由检测电路Q617、D302、R335、D303、R334组成，它对立体声两个功放电路IC301、IC302的电源供给1脚16V电压，进行检测。伴音功放IC301、IC302的1脚电压正常时，D302、D303均反偏截止，Q617基极为高电平反偏截止，对IC801的52脚电压不产生影响。当因IC301、IC302漏电或负载短路造成电流过大，引起限流保险电阻R332、R333两端电压降增加或将保险电阻R332、R333烧断，致使IC301、IC302的1脚16V电压严重降低或消失时，D302、D303正偏导通，Q617基极获正偏电压也导通，其导通后的集电极高电平加到IC801的52脚，电路进入X射线保护状态。

6.束电流过大检测电路

该电路由检测电路Q617、D605、R618组成，对ABL电路的A点电压进行检测。束电流正常时，在R616上的电压降较小，A点电压为高电平，D605截止；Q617基极为高电平反偏截止，对IC801的52脚电压不产生影响。当束电流增大到一定程度时，在R616上的电压降增大，A点电压降低， D605导通，迫使Q617导通，其导通后的集电极高电平加到IC801的52脚，电路进入X射线保护状态。

7.低压12V电源过流、失压检测

该电路由检测电路Q617、D201、R206组成，它对经过IC601稳压和保险电阻R202限流后输入到小信号处理电路IC201的9脚和高频头的12V电压进行检测。该电压正常时D201截止，Q617反偏截止，对IC801的52脚电压不产生影响。当因IC201等小信号处理电路漏电或短路造成电流过大，引起R202两端电压降增加或将保险电阻R202烧断，致使IC201的9脚12V电压严重降低或消失时，D201正偏导通，Q617基极获正偏电压也导通，其导通后的集电极高电平加到IC801的52脚，电路进入X射线保护状态。

8.开关机联动保护电路

该机的保护电路具有联动保护功能，当小信号处理电路IC801进入保护状态，切断行扫描驱动信号时，行输出停止工作，其T602的10脚输出的灯丝电压也消失，引起D604、Q601、Q1123的行失压检测电路联动，Q601截止、Q1123导通，将开关机控制管Q1122的基极正偏电压对地短路，Q1122截止，继电器RY1701断开，切断主开关电源的供电，电路进入待机保护状态。

二、保护电路的检修

由于该机采用联动保护电路，无论是IC801小信号处理电路保护还是微处理器及开关机电路故障，电路均会进入待机状态，指示灯变为红色。该机的保护电路较多，当进入保护状态时，首先应区分是哪路保护电路引起的保护，然后再对相应的电路进行检修。检修时为了减小损失，要注意排除电源和行输出电路故障，以保证开关电源输出电压正常，行逆程电容器无开路故障，然后采用以下方法区分故障范围。

1.切断联动保护电路，确定故障范围

进入待机状态时，将行失压检测电路的Q1123的基极与地短路，切断行失压保护的触发电压，使开关机电路保持开机状态。短路Q1123后，短路行输出管Q2601的基极与发射极，切断行推动信号，接假负载进行开机试验，并测量开关电源的输出电压。

如果开机后，继电器RY1701仍不吸合，则故障在微处理器和开关机电路。如果继电器RY1701已吸合，但开关电源无电压输出，则故障在开关电源电路中。如果开关电源输出电压正常，可去掉假负载，恢复输出电路，进行开机试验。如果开机后声、光、图均正常，则故障在行失压检测电路中。如果仍无图、无光，再测量IC801的52脚电压。如果52脚为0V低电平，则是行扫描电路故障。如果IC801的52脚电压为高电平1V以上，则是IC801进入保护状态。

2.全部解除保护观察故障现象

如果确定IC801的52脚电压为高电平进入保护状态，也可采用全部解除保护的方法，开机观察故障现象。具体方法是将IC801的52脚接地短路，迫使IC801解除保护进入工作状态。如果开机后声光图均正常，则是故障检测电路元件变质、损坏引起的保护。如果开机后出现声光图方面的故障，则是发生故障的单元电路引起的保护，应对相应的电路进行检修。此种方法不能准确区分是哪路故障检测电路引起的保护，要做具体区分，可采用逐路解除保护的方法。

3.逐路解除保护，判断由哪路检测电路引起的保护

如果确定IC801的52脚电压为高电平进入保护状态，可采取逐个断开52脚各路故障检测电路的方法，进一步缩小故障范围，判断是由哪路故障检测电路引起的保护。具体方法是：检测行过压检测电路断开D612，检测场失压检测电路断开D502，检测16V失压检测电路断开D627，检测12V失压检测电路断开D201，检测伴音功放电路失压检测电路断开D302、D303，检测束电流过大检测电路断开D605。断开哪路保护电路后，电路退出保护状态，则是该保护电路和被该保护电路检测的电路发生故障。

TDA8840、TDA8841、TDA8842、TDA8843、TDA8844是飞利浦公司开发的系列单片小信号处理电路，台湾地区生产的TDA8842、TDA8843命名为OM8838、OM8839，该电路在很多新型单片彩电中得到了广泛的应用。该系列小信号处理电路不但具有多种制式彩电小信号处理功能，还具有多重保护功能，TDA884X系列电路的22脚（BCLIN）为束电流限制/场输出保护端口，50脚（EHT）为过压检测端口，是厂家设计的专用保护检测端口；另外41脚的行逆程脉冲输入端口、18脚的白平衡自动调整取样电流输入端口，在当外部无信号输入或引脚电压发生故障时，也会进入保护状态。围绕TDA8844的22脚、50脚和41脚、18脚，很多电视机生产厂家均不同程度地开发了过流、过压保护电路。下面以北京2922T彩电为例，介绍其保护电路的原理与维修，其他采用TDA884X的长虹CH-10机芯的D2968、34D18，康佳F210C、F2580、P2992C1，创维5P10机芯，金星D2918F、D3418F，熊猫2916、2976，牡丹CZ2968等系列的彩电，可参照维修。

一、电路的构成

北京2922T彩电的保护电路如图4所示，不但围绕TDA8844的50、22、41脚设计了行过压保护、场输出异常保护和束电流过大保护电路，还与微处理器保护电路联动。当这几个引脚电压、脉冲发生变化，达到设计保护值时，TDA8844首先进入保护状态，令行扫描电路停止工作或切断亮度通道，同时还通过总线系统，向微处理器IC901发出保护信息，微处理器据此也进入保护状态，一般采用两种保护方法：一是保持行扫描切断亮度通道，但所有按键和遥控操作失控；二是从微处理器18脚输出待机指令，进入待机保护状态。

1.TDA8844的41脚行逆程脉冲检测保护。

41脚为行逆程脉冲输入端，属脉冲检测型。正常时该脚电压在0.5～0.8V，内部具有行逆程脉冲检测、比较电路。开机后，TDA8844的40脚输出行激励脉冲，行扫描电路工作后，其行输出管Q403集电极的行脉冲经R252、R251又将行逆程脉冲送回TDA8844的41脚，TDA8844对41脚的行逆程脉冲进行检测和比较，自动校准行振荡频率，并判断外围电路是否工作正常。当41脚输入的行逆程脉冲不正常时，TDA8844就会切断行扫描电路，并把检测结果通过总线报告给微处理器IC901，电路进入保护状态。

2.TDA8844的41脚场输出电路异常保护

该机围绕41脚的行逆程脉冲检测保护功能，还设计了场输出异常保护电路，该电路由Q301、D303、Q302及其外围元件构成。当场输出电路IC301（LA7845）正常时，IC301的7脚有场脉冲信号输出，该信号通过R311、C308送入Q301、Q302场输出异常保护电路。其保护原理是：场输出工作正常时，不断有场脉冲输入到Q301进行放大，然后经D303向Q302提供正向偏置电压，Q302处于饱和导通状态，集电极一直为低电平，由于D304的隔离作用，对TDA8844的41脚不产生影响。当场输出电路发生故障，无场脉冲输出时，Q301、Q302均截止，Q302的集电极变为高电平，经D304加到TDA8844的41脚，将41脚的行逆程脉冲阻断，TDA8844据此进入保护状态。

3.TDA8844的50脚电源过压保护电路

TDA8844的50脚为EHT过压检测端口，属电压翻转型。该脚通过外接分压电阻R256（75kW）、R257（27kW）对A6-8V电源进行检测，正常时在2.1～2.5V之间（因机型和电路设计不同略有差异）。当该脚电压超过2.6V时，TDA8844就会切断行扫描电路，并把检测结果通过总线报告给微处理器IC901，电路进入保护状态。

4.TDA8844的50脚行输出过压保护电路

TDA8844的50脚外接QX01与外围元件构成的行输出过压检测电路，直接对行输出变压器T444的7脚灯丝电压进行检测。T444的7脚灯丝电压经DX01整流、CX02滤波作为检测电压，通过RX03、RX04分别加到QX01的发射极和基极。其中基极电压被稳压管DZX01钳位在6.8V不变，发射极电压通过RX03、RX05分压后获得，该电压随CX02两端电压改变。当行输出电压正常时，T444的7脚灯丝电压也正常，CX02两端电压较低，QX01的发射极电压低于基极电压而截止。由于DX02的隔离作用，因此对50脚的电压不产生影响。当因+B电压过高、行输出逆程电容开路等原因，造成行输出电压过高时，T444的7脚灯丝电压整流滤波后的CX02两端电压也升高，经RX03、RX05分压，QX01的发射极电压高于基极电压而导通，导通后的电压经DX02加到TDA8844的50脚，使50脚电压升高并超过2.6V，TDA8844进入保护状态，并把检测结果通过总线报告给微处理器IC901。

5.TDA8844的22脚束电流失落、过流保护电路

TDA8844的22脚为束电流检测保护脚，属划定电压范围型，部分机型还具有场脉冲检测功能。正常时该脚电压在3.0～3.7V，当该脚电压低于3.0V或高于3.7V时，TDA8844就会进入保护状态。TDA8844的22脚外围的Q209是束电流过流、束电流失落检测电路，基极与ABL电路相连接。束电流减小时，A点电平升高，Q209导通程度减弱；束电流增大时，A点的电平降低， Q209导通程度增强。束电流在正常范围内时，平均的束电流保持TDA8844的22脚直流电压相对稳定。当束电流变化较大，但仍在可容许范围内时，TDA8844对束电流进行限制，对光栅亮度作相应的调整。当束电流过大时，A点电压始终为低电平，Q209饱和， TDA8844的22脚直流电压降到最低， TDA8844据此进入束电流过流保护状态，向微处理器发出应答信号，微处理器据此执行保护。当束电流失落时， A点电压始终为高电平，Q209始终截止， TDA8844的22脚直流电压升到最高， TDA8844据此进入束电流失落保护状态，向微处理器发出应答信号，微处理器据此执行保护。

6.微处理器联动保护电路

该机具有故障自动诊断功能，设计者除了赋予TDA8844行扫描驱动级在某些特殊情况下自动进入软启动、慢停止程序外，还设计了所谓“状态标志字”，在41、50、22等有关端口处于正常状态时，赋予状态标志字为“0”，一旦有关端口电压或脉冲发生异常时，赋予状态标志字为“1”。由于总线控制系统具有双向通讯功能，TDA8844将状态标志字传给微处理器，状态标志字为“0”时，微处理器判断TDA8844正常，维持开关机控制端18脚高电平，被控稳压电路IC804（KA7630）和IC803（KA78R05）的4脚获高电平，向小信号处理电路输出A6-8V、A5-5.1V，使之进入正常工作状态。状态标志字为“1”时，微处理器判断TDA8844发生故障，采取保护措施，从开关机控制端18脚输出待机低电平，被控稳压电路IC804和IC803的4脚获低电平，切断小信号处理电路的工作电压，进入待机保护状态，并用指示灯闪烁的方式进行故障提示。

二、保护电路的检修

该机的保护电路较多且复杂，发生保护故障时，其故障现象一般有两种：一是由微处理器执行联动保护，故障现象是：有电源和行输出启动声，然后三无，指示灯闪烁，不能遥控开机，其故障现象与开关电源、行扫描、微处理器电路引起的故障相似；二是由TDA8844单独执行的保护，故障现象是：无图无声，黑屏幕，操作失灵，指示灯亮但不闪烁。检修时，可通过以下方法进一步确定故障范围：

1.测量关键引脚电压

主要测量TDA8844的故障检测脚和对确定故障范围有参考意义的关键部位电压进行测量，一是测量正常时的电压，二是测量保护后的电压，三是测量开机后，进入保护前的瞬间电压。在测量进入保护前的瞬间电压时，由于万用表指针反映迟钝，往往不能测量到真实的电压，但只要超出正常范围，即可判定该点电压异常。具体测量以下电压：

（1）测量微处理器和总线电压 该机的保护大多由微处理器IC901执行，微处理器的工作状态，直接影响保护电路的准确性。在检测保护电路故障前，应首先测量微处理器工作条件和总线系统是否正常。

（2）测量电源电压 测量低压稳压电路IC804（KA7630）各脚电压：测量1、2脚A3-12.7V电压，如果无电压则是开关电源故障。测量9脚A7-5.1V电压，如果无电压，则是KA7630损坏或KA7630进入过流、过热保护状态。测量8脚A6-8V电压，如果无电压，4脚又为低电平，则是微处理器进入待机保护状态；如果8脚有A6-8V电压，故障在TDA8844小信号处理电路或行扫描电路中。

（3）测量TDA8844的故障检测脚电压 在开机后，进入保护之前的瞬间，也可在解除保护后，测量TDA8844的41、50、22脚各路保护电压，判断故障范围。TDA8844故障检测保护引脚的电压为：行逆程脉冲检测保护41脚，正常时该脚电压在0.5～0.8V，无行脉冲输入时为0V，进入场输出异常保护时为7.0V左右。过压检测保护50脚，正常时在2.1～2.5V之间（因机型和电路设计不同略有差异），当该脚电压超过2.6V时进入保护状态。束电流检测保护22脚，正常时该脚电压在3.0～3.7V，当该脚电压低于3.0V或高于3.7V时，就会进入保护状态。

2.解除保护，观察故障现象

在确定开关电源输出电压正常，行扫描电路无明显短路漏电故障时，可采用解除保护的方法。解除保护有两种方法：

（1）从保护执行电路解除保护 从微处理器IC901的开关机控制端18脚采取措施，将R922接IC901开关机控制端18脚的一端断开，改接A7-5.1V电源，为IC804和IC803的4脚提供开机高电平，强行开机。该方法的缺点是：由于微处理器仍处于待机保护状态，操作和控制可能无效，但可对小信号处理等相关电压进行测量。

（2）从保护检测电路解除保护 从TDA8844的故障检测脚采取措施解除保护，具体方法是：行逆程脉冲检测保护41脚，断开D304，可切断场异常检测保护。过压检测保护50脚，断开DX02，可切断行过压检测保护。如果断开哪路保护电路后，开机退出保护状态，则是该保护电路引起的保护，可对该保护电路和其监测的电压进行检查，也可根据解除保护后的故障现象，对相关电路检修。此方法的优点是：微处理器也解除保护，进入开机状态，可进行相应的调整和操作。对41脚行脉冲输入检测和22脚束电流检测，无法采取断开检测电路的措施，只能对外围元件和信号进行检测。

（文/孙德印 孙铁刚）
