由于居室空间的限制，很多音响爱好者只能将音箱放置在彩色电视机附近，我们知道，彩色电视机若在强磁场中就会造成色彩错乱，从而严重影响显示画面的效果。而普通扬声器本身就是一个强磁场，只有采用防磁扬声器才能使音箱与彩色电视机“和平共处”。下面介绍一款采用防磁扬声器制作的二分频音箱的制作实例，供爱好者参考。
扬声器选择
扬声器是音箱能够发出声音的关键部分。人们只有借助于扬声器单元，才能将CD机、功放输出的音频电信号转换成听得见的声音信号。扬声器单元一般分为高音、中音、低音三大类。对于制作优良的小口径的低音单元来说（一般泛指的低音扬声器单元口径小于6.5英寸），它们一般可以兼顾中音扬声器的作用；而一只设计优秀、具有足够承受功率的高音单元也可以兼顾一部分中音扬声器的作用。因此，在小型书架式或落地式音箱中，只采用一高一低两只扬声器单元的音箱是很常见的。
在选择扬声器单元时，最好选择阻抗相同的单元。常见的低阻抗扬声器单元有4Ω和8Ω两种。在选择扬声器单元时，还要注意灵敏度要相近，一般以86dB的为中等灵敏度扬声器，低于84dB的是低灵敏度扬声器，高于90dB的则为高灵敏度扬声器。如果选择的扬声器单元的阻抗和灵敏度相差太大，在制作音箱时，就会遇到分频器不好设计或者各频段声压不平衡的问题。

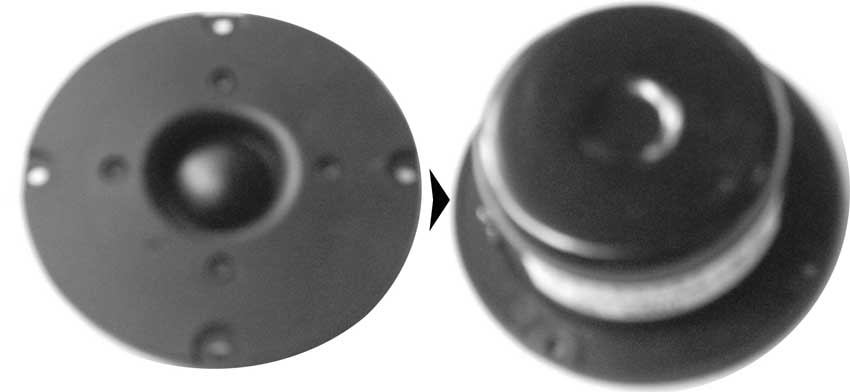

高音扬声器选用了上海电子元件厂生产的银笛牌YDQG5-50型丝膜防磁扬声器，YDQG5-50的实物如图1所示。

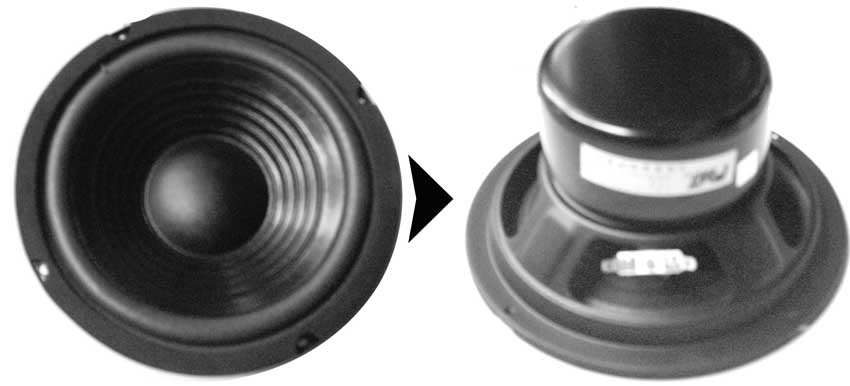

低音扬声器选用了上海电子元件厂生产的银笛牌超长冲程防磁低音扬声器YD210-17PS。YD210-17PS的实物图片如图2所示。

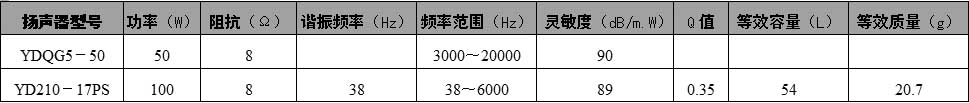

扬声器技术指标如附表所示。

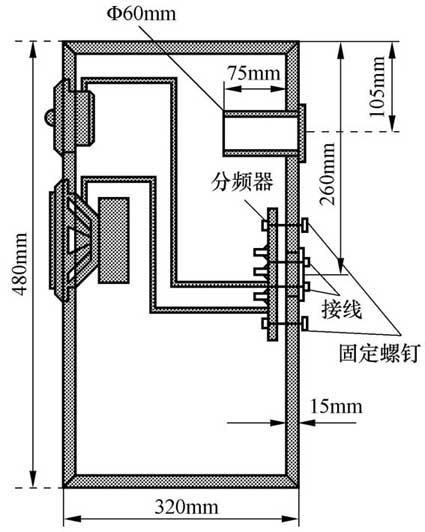

箱体制作
我们知道，扬声器单元装入箱体后，具有一定容积的箱体所形成的顺性Cv和倒相管内的空气质量mg即组成一个谐振频率为λ的并联谐振回路。箱体容积确定后，倒相管的截面积S和长度上将直接决定整个音箱的系统谐振频率。当倒相管截面积S和长度L的乘积不变时，整个倒相式音箱的低频辐射特性将保持不变。为了使音箱的系统谐振频率保持不变，倒相管的截面积选大时，倒相管的长度要随之增加。
分频器制作
图5是该音箱分频器电路图，根据所用扬声器的特点，笔者将分频点选在4kHz（-12dB/oct）。
高音扬声器一定要反相连接。因为设计时已将高、低通转折频率分别向两边移动，以平滑其分频点处隆起的波峰。若采取正相连接，则在分频点附近的曲线将有很深的凹陷。电感L1用φ1.2mm漆包线在直径为25mm的圆木棒上分7层绕135匝脱胎而成；L2用φ1.2mm的漆包线在φ25mm的圆木棒上分6层绕115匝后脱胎而成。为了降低成本，C1用两只4.7μF的CBB风扇启动电容并联而成；C2用损耗角正切值和等效串联电阻较小的聚丙烯金属化电容，这样可以使高音更细腻而富有层次感。
分频器也可以用银笛FQ-201成品二分频器代用。
编者注：
本文介绍的音箱套件的供货信息见本刊第72页广告。
（文/科林）
