彩色显示器独立的高压电源电路是一种特殊的供电电路。本文联系维修实际介绍这种电路的基本原理和常见故障的检修实例，供读者在维修带有这种电路的彩显时参考。
什么是独立的高压电源电路

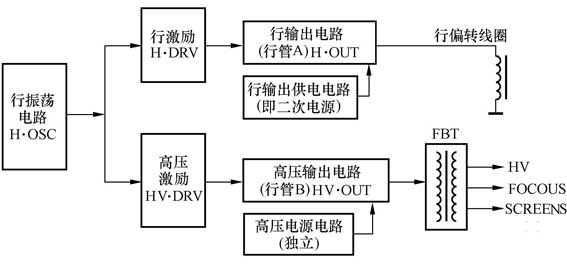

独立的高压电源电路又叫“双行管”电路。它一改以往行输出由一只行管来承担的旧模式，变为由两只行管来完成。一只行管（此处称作行管A）负责行扫描的输出，只负责为行偏转线圈提供扫描电流； 另一只行管（此处称作行管B）负责高压的输出，给行输出变压器提供高压脉冲。也就是说，将高压输出的供电从原行输出的二次电源中独立出来，自成一套系统。这样既可减轻行输出管的负担，又能使高压电路不再受行扫描电路的影响，确保显像管阳极高压的稳定，从而保证了图像的显示更加稳定。但二者又是紧密相联系的，它们受到共同的行激励信号的控制，当显示器的分辨率被改变时，这两个电路同时动作，前者负责保持行幅度的稳定，后者负责高压和光栅亮度的稳定。目前，在一部分高档、新型彩色显示器中采用了上述电路。这种供电方式的结构方框图如图1所示。
独立的高压电源电路的工作原理
由于给行管A供电的电路就是一般彩显中的“二次电源电路”，其原理在很多资料中均有介绍，这里只对负责给行管B供电的“高压电源电路”加以论述。本文以比较典型的三星700S plus彩色显示器为例，叙述该电路的工作原理，有关电路见图2。
由图可见，高压电源电路是一个独立的稳压电路，主要由脉宽调制集成电路IC501（KA7500B）、开关管VT504（IRF740）、行输出管VT503（2SC5386）等元件组成。当把本机的分辨率提高时，行频增高，VT503的导通时间就会缩短，必将引起高压的下降。这一变化从行输出变压器T501的14脚反映出来，引起由R517、VR501取样后的电压下降，并送至IC501的1脚。1脚是误差比较放大器的同相输入端，经IC501内部电路检测、处理后，使9、10脚输出的驱动脉冲电压的占空比上升，继而通过VT506使得高压电源的开关管VT504导通时间延长，使VT503的集电极电压升高，从而使行输出变压器T501次级输出的各路电压上升至规定值，保持了阳极高压、帘栅压的稳定，从而维持了亮度的稳定。当把分辨率降低时，与上述过程相反，同样能保持高压和亮度的稳定。同理，当由于亮度变化或其他原因引起高压升高或降低时，IC501的14脚电压降低或升高，通过本电路的作用可最终使高压稳定在规定的数值。其作用原理和前面的叙述是一样的，读者可自行分析。
故障检修实例
一台三星700S plus彩色显示器，不定时出现光栅瞬间忽亮忽暗现象，而且在不同的显示模式下，故障的轻重程度有所不同，但图像内容显示正常。其他未见明显异常。
根据故障现象，按照常规首先调节本机亮度和对比度，如能出现正常的亮暗变化，可初步判断亮度和对比度电路基本正常； 按压、敲击电路板时故障无任何改变，说明机内也没有虚焊或连接性故障。用万用表监测显像管的SCREEN端电压值正常，但发现伴随着光栅忽亮忽暗，该电压有波动现象。沿行推动变压器T401找到并测量行输出管“A”VT406（2SC3886）的集电极电压未见明显变化，但测量高压电源电路的行输出管“B”VT503的集电极电压时发现，当故障出现时，该电压有明显的波动，而VT503的基极电压很稳定。分析认为本故障很可能和高压电源电路有关。
重点检查这部分电路。由图2可见，亮度的自动调整过程在一个闭合的环路中，是互相控制、互相影响的。环路中的任何一个元件不良都有可能引起整个电路的连锁反应，因此这时的检修难度仍然很大。在1024×768/85Hz的显示模式下，测量IC501的各脚电压，与正常值均相符。但当故障出现时，测得其1脚（4.8V）、9脚（6.5V）、10脚（6.5V）电压都有明显的波动，其他脚的电压基本稳定，由此把故障范围初步压缩到与这些引脚有关联的电路中。根据这一线索，首先检查了IC501的1脚外接的取样电路，C588、R516、R517均正常，代换了C588和可调电阻VR501，无效。接着检查了IC501的9、10脚到行输出管VT503之间电路的各个元件，没找到故障点。为确认IC501是否良好，用一新品替换后，故障依旧。考虑到本故障具有软故障的特征，分析认为一定是由于某元件性能不稳定所致，故决定采用代换法。首先对关键元件VT506、VT503、VT504进行替换，当用一只IRF634A代换VT504后，故障不再出现。连续试机一天，一切正常，证实故障已被排除。仔细检测拆下的IRF740，常态下完全正常，但用电烙铁对其加热到一定程度后，发现其源极和漏极之间的电阻值不稳定。
小结
VT504是一只场效应管，其源极和漏极之间的阻值不稳定，导致了行输出管VT503的集电极电压发生瞬间的变化。也正是由于VT504的这种故障，使得维持高压和亮度稳定的调节环路在VT504处被中断，使亮度无法自动调节至正常，所以出现了亮度的变化。因为VT504并未完全损坏，不稳定只是发生在瞬间，稳定时又可正常发挥作用，因此形成了本例故障现象。
（文/华雷广）
