东芝KT-4249是日本东芝公司生产的随身听立体声收放机。该机的电机控制电路非常简单,采用一块LA5521M低压微型直流电机速度控制电路,使电机速度控制达到瞬态稳速。现将该电路的工作原理及故障检修实例介绍如下,供维修者参考。

1. 电路原理

LA5521M是日本三洋(SANYO)公司的产品,有两种控制速度,常用于收录机、录像机和电唱机中作电机速度稳定控制的专用单片集成电路。该芯片能完成非线性的速度变化和线性地调节速度,具有低电源工作电压(1.8~8V)和低功耗、几何尺寸小、外围元件少、电机速度稳定和易调节等特点。

LA5521M的内部电路结构原理如图1所示。该芯片为8脚扁平双列直插式塑料封装。3脚为V\(_{CC}\)正电源输入脚。1、2和7脚为空脚。8脚为电机速度控制脚,外接电机分流电阻,用来设置加在比较器同相端的电压信号。6脚为V\(_{S}\)传感电压信号输入脚。4脚为电机电流I\(_{m}\)输出脚。5脚是接地脚。

图1
图1 🔍原图 (567×324)

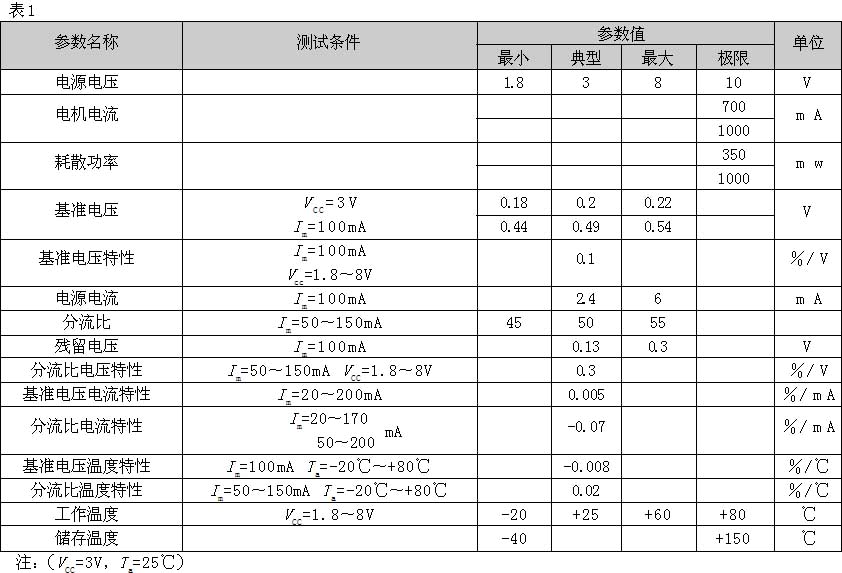

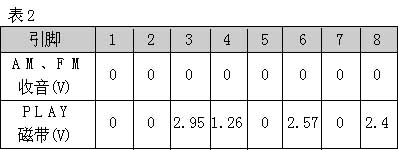

LA5521M主要特性参数如表1所示。LA5521M各引脚对地直流工作状态电压(VCC=3V)如表2所示。检修时,用DT-830数字式万用表在放音状态下测量LA5521M各引脚对地实际电压,再与表2所列各引脚对地直流工作电压对应比较,就能判断出集成电路的好坏。

图3
图3 🔍原图 (842×573)

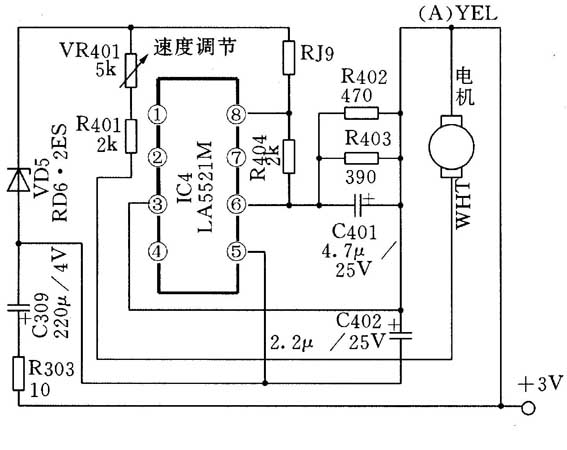

LA5521M电路装在印制板左上角(靠近外接直流输入插座),其电路原理简图如图2所示。由图可知,在放音状态下,外接的+3V电源电压通过LA5521M的3脚输入。C402、C309为电源滤波电容,R303为去耦电阻。8脚接分流电阻,用来调节电机转速。电机的稳速尤其重要,因为磁带运转是否平衡而准确,主要靠电机带动随身听精密的机械传动装置来完成的。电机稳速通常是通过电压负反馈和电流正反馈环路来实现。当电源电压升高或磁带圈数变少时,会导致电机转速偏快。此时,V\(_{a}\)上升,LA5521M的8脚比较电压反馈输入升高,使分流电阻R402、R403、R401和VR401分流电流也增大,而比较器内基准电压不变,经比较合成输出的电压下降,即4脚总输出电压下降,电流输出减小,使电机转速变慢,很快使电机转速平稳。同理可知,当电源电压下降或满盘磁带时,则电机转速偏慢,通过LA5521M反馈环路调节,同样可稳定电机转速。

图2
图2 🔍原图 (567×450)

2.故障检修


故障现象:
把“TAPE/RADIO”(磁带/收音)拨动开关拨到“RADIO”挡位时,收音各波段均正常。拨到“TAPE”挡位,并按下“PLAY”键时,放音无声,其他操作功能均无效,说明电机不转。


分析与检修:
先检查电源。用数字万用表测量电池电压,为3V,正常,说明电机不转不是电源问题。检查内部电路,取出电池,卸下随身听固定背面外壳两个螺丝,小心打开后外壳(注意不要把侧边拨动开关套卡之拨钮弄断),便可看见印制板左上角的电机控制电路。仔细查看印制板表面焊点及元件,没发现异常现象。检查电机,若其内部绕组短路或断路,内阻必然异常。测量电机内阻约5Ω,正常,表明电机良好,再检查电机控制电路。查LA5521M外围电路,其在路元件和连线通路均正常。仔细观察机械传动部分也没发现有卡住和断裂现象,机械传动部分静态转动也灵活。

通过以上检查分析,故障有可能是集成电路LA5521M不良所致。为此,在放音的情况下,测量LA5521M各脚的电压值: 3脚为2.85V,其他各脚电压均为0V。与表2所列各引脚电压比较,只有3脚电压相符,故可判定LA5521M损坏。更换已损坏的LA5521M,故障排除。如果没有LA5521M备件替换,可用LA5522代换。要注意将1、2、3、4和5脚分别焊接在原电路板的3、4、5、6和8引脚上,且R404换成5.1k电阻,经此代换之后电机转动平稳。

图4
图4 🔍原图 (398×150)

(文/阮殿清)
