扬声器选择
本款音箱所用扬声器均选用国内著名的扬声器制造厂南京电声股份有限公司生产的南鲸牌扬声器。该厂的扬声器产品对于普通的发烧友来说，性能价格比较高，很适合自制音箱的音响爱好者选用。

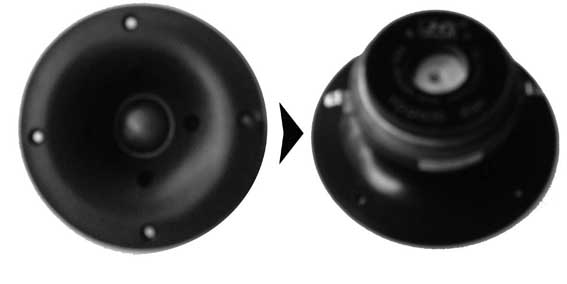

高音扬声器选用的型号是YDQG20-8GK，该款扬声器是一款高灵敏度、高解析力、频响范围宽的球顶高音扬声器。它除了采用透明丝质振膜外，还在振膜的前端设置了一个φ85×28mm锥形声辐射扩展器（俗称小号筒），这样就有效地延缓了声波离开振膜后的衰减速度，从而提高了声压级，相应也就提高了扬声器的电声转换效率，使播出的音色自然柔和，甜美细腻。YDQG20-8GK的实物如图1所示。

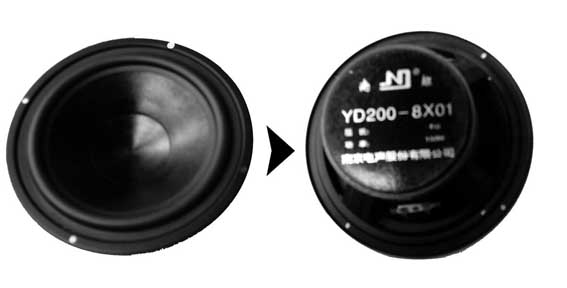

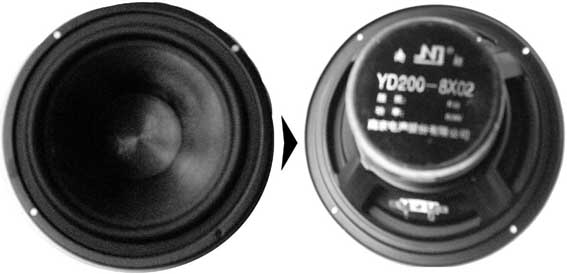

低音扬声器选用的是新型号低音扬声器YD200-8X02、YD200-8X01。YD200-8X02、YD200-8X01是南京公司的换代产品，主要用于替代YD220-8X、YD210-8X、YD210-8XC等型号。其中YD200-8X02安装在音箱上方，YD200-8X01安装在音箱下方。YD200-8X02、YD200-8X01的实物图片分别如图2、图3所示。
扬声器技术指标如附表所示。
箱体制作
箱体尺寸分别为245mm（宽）×308mm（深）×985mm。前面板示意图如图4所示。侧面（剖面）视图和倒相管长度如图5所示。
由于该音箱采用了独特的三单元二分频方式，音箱中的两个低音扬声器工作于并联状态。若分频点处理不好，它们发出的声音就会互相干扰，影响音质。若将它们工作的低频下限错开，以上问题就会迎刃而解。所以笔者在设计箱体时采用一块隔板将箱体分隔成两个独立的箱体，利用箱体容积的不同来调整两个低音扬声器的低频下限。上部的高音扬声器和一个8英寸的低音扬声器工作在一个内容积较小的密封箱内，而下部的低音扬声器则单独工作在一个容积较大的倒相箱内（如图5所示），这样不仅可以避免上面的低音扬声器工作于低频频段，而且还可以减少低音单元与中高音单元在一起工作引起的调制失真，使音箱发出的声音更清晰。
倒相管安装在箱体背面，故摆放时音箱后面板不要紧靠墙壁，要距墙壁或大面积反射面150mm以上。需要注意的是：在箱体内部高音扬声器单元后面，用吸音材料做个护罩，以减少来自低音单元的声波对高音的冲击与干扰，使高音更明亮。扬声器的接线质量一定要选用好的，用4N或者5N无氧铜线均可，连线以短粗为宜。
分频器制作

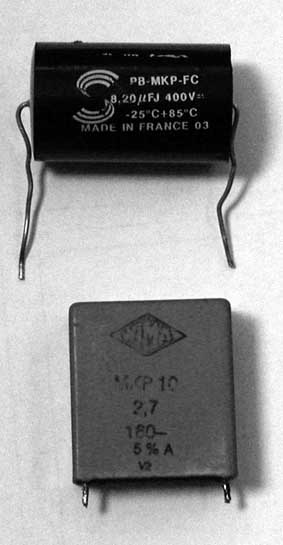

分频器对音箱的音质影响是很严重的。图6是该音箱分频器电路图，根据所用扬声器的特点，将分频点选在3.9kHz（-12dB/oct）。电感可以自制（为了精确起见，电感绕好后最好用数字电感表校准一下），也可以购买成品空芯电感。与高音扬声器串联的电容为高频耦合电容，它的质量对音质影响极大，最好选用高品质电容器，可选用方块状的WIMA电容（颜色一般为红色），或者圆筒状的MKP电容，它们的外形如图7所示。由于与低音扬声器并联的电容容量较大，考虑到成本的因素，选用一般金属化聚丙烯电容即可。选用普通无极性电容也勉强可以。

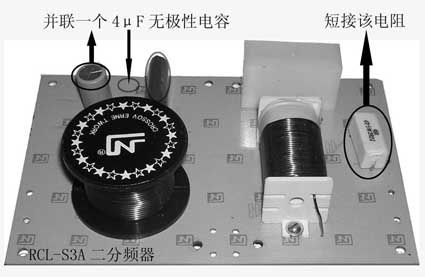

分频器可用南京电声股份有限公司生产的RCL-S3A二分频器改制。原RCL-S3A分频器中有一个与高音扬声器串联的2.2Ω电阻，在该制作中，为了提高高音增益，要将该电阻短路。原RCL-S3A分频器中与低音扬声器并联的电容只有8μF+0.47μF，因此要在8μF电容两端并联一个4μF的无极性电容（见图8），也可以将8μF电容右面的那个涤纶电容替换成4μF的无极性电容，两者效果相差不多。
编者注：
本文介绍的音箱套件的供货信息见本刊72页广告。
（文/科林）
