本期光盘为“家电原理与维修系列讲座”的第7辑。它以LG775显示器为例，系统地介绍了新型电脑显示器的整机构成及其各单元电路的结构、工作原理和故障检修方法。电脑显示器是电脑的输出设备，显卡将要显示的图文数据转化为R、G、B模拟视频信号，连同水平和垂直同步信号以及控制信号一起送到显示器中，经过一个视频信号处理电路这些信号变成驱动显像管三个阴极的电压，从而在显像管上显示出图像。与普通的彩电所不同的是，电脑显示图像的扫描频率是可变的，因此在行供电电路中设有随行频变化的电源供电电路，当行频升高时将自动升高供电电压，以满足行电路要求。
《电脑显示器的维修》也是计算机安装、调试和维修人员职业技能中高级考核内容之一，属于计算机外围设备的维修项目。计算机安装、调试、维修等级考核的理论部分内容是一致的，技能部分考核项目可根据自己的特长选择电脑主机的维修、显示器的维修或打印机、扫描仪的维修等。
有关职业技能考核详情，读者可以打电话或写信咨询，电话：022-23369060/23696251，地址：天津市南开区复康路23号306室 韩广兴收，邮编：300191。
看光盘考考你
（选自计算机安装、调试和维修职业技能鉴定等级考核试题，答案见下期杂志）
1. 电脑主机送给显示器的图像信号是R、G、B模拟视频信号。（ ）
2. 显示器的水平和垂直扫描信号是从R、G、B视频信号中分离出来的。（ ）
3. 微处理器对扫描信号产生电路，字符显示电路（OSD）视频预放电路和存储器等部分的控制采用I2C总线控制方式。（ ）
4. IC701（TDA4856）是扫描信号产生电路，它输出的扫描信号是以晶体振荡器为基准的。（ ）
5. 显像管的灯丝供电是由开关电源提供的。（ ）

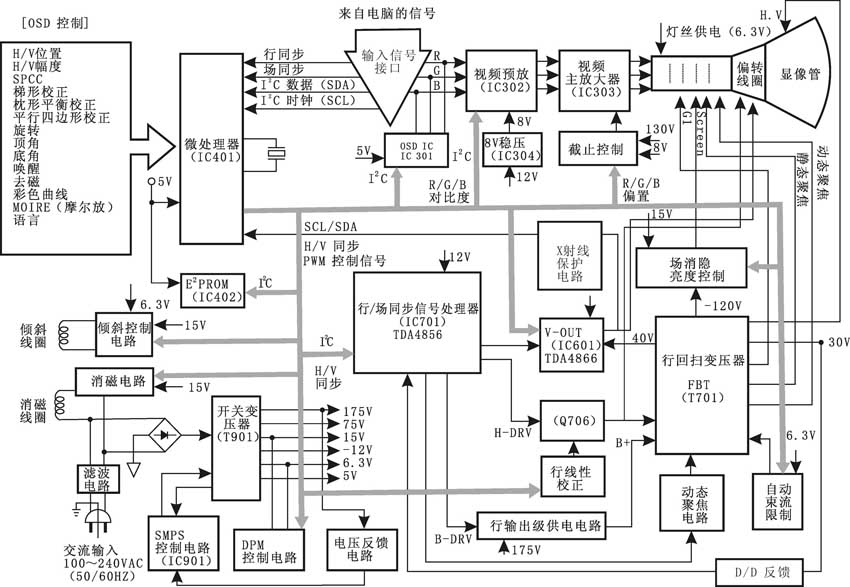

二、选择题（参考整机方框图）
1. 开关电源中IC901的功能是（ ）
A.形成开关振荡信号。 B.完成稳压控制。
C.产生消磁信号。 D.输出行场同步信号。
2. 行输出级供电电路的功能解说中哪些是正确的（）
A.行输出级供电电路实际上是开关电源。
B.IC701为行输出级供电电路提供脉冲驱动信号。
C.行输出级供电电路输出175V电压。
D.行输出级供电电路是工作在行频。
3. 如下对微处理器IC401的功能解说中，哪些项是正确的（ ）
A.失去5V电源显示器也能工作。
B.X401为IC401提供时钟信号。
C.IC401输出的水平和垂直信号是与显卡输出的行场同步信号保持同步关系。
D.IC401的人工指令输入电路就是面板上的操作键钮。
4. 电脑显示器与彩电的相同之处是（ ）
A.都具有调谐器。 B.都具有水平和垂直扫描系统。
C.都采用显像管显示图像。D.都具有音频信号处理电路。
5. 如下有关字符信号产生电路IC301的解说哪些是正确的（ ）
A.显示器的字符显示信号发生器IC301输出的R、G、B信号也受电脑主机的控制。
B.IC301输出的R、G、B信号是数字信号。
C.失去+5V电源IC301也能输出字符信号。
D.IC401通过I2C总线可以控制IC301输出信号的内容。
上期答案：
一、判断题：1.√ 2.× 3.√ 4.√ 5.√
二、选择题：1.A 2.B 3.B 4.C 5.B
更正：
第7期“看光盘 考考你”填空第2～4题的答案误排，现将正确答案公布如下：
2.磁性十字螺丝刀；磁性一字螺丝刀；万用表；尖头镊子。3.软故障；硬故障。 4.断电。
第6期“看光盘 考考你”选择题第3题的答案应为“D”。
由此给读者带来的不便深表歉意！
