共轴全向天线常用玻璃钢管做外壳，俗称玻钢天线。该天线以高增益、高可靠性成为最受欢迎的品种之一。这里介绍一种自制方法，工艺简单，调试难度很低甚至免调试。

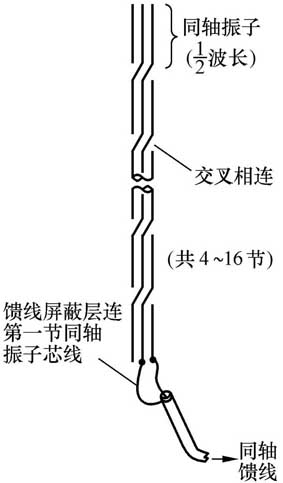

共轴全向天线由若干同相辐射的同轴振子构成，即是由一节一节同轴线内外导体交叉相连做成（图1）。同轴线的屏蔽层充当辐射单元，内导体充当移相器，使经过它的信号移相1/2个波长。天线主体的工艺流程概括为：
1. 截取同轴线（50Ω或75Ω）若干；

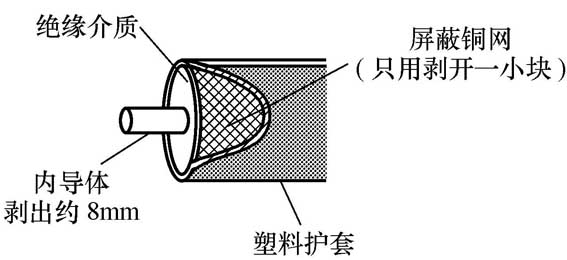

2. 两端剥开（图2）浸松香、镀锡；

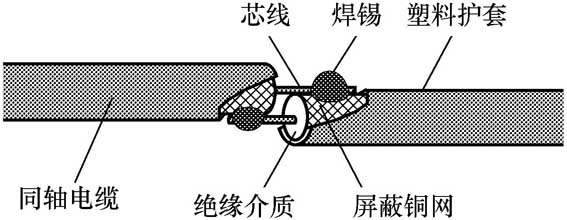

3. 将一段同轴线的内导体焊接到另一段同轴的外导体（图3），依次连接所有同轴线；
4.连接点质量检查，要求无虚焊、无短路；
5.用胶布或热缩管固定连接点，确保不断线，不短路。
前已述及，每段的长度相当于1/2波长。由于信号通过同轴线时波长比真空中短，每段同轴线的长度必须相应缩短。考虑到终端电容和工艺因素，还须再乘上一个修正系数。每段同轴线长度的计算公式为：
L=（c/2f）Kξ （1）
式中L为每段同轴线的长度，c为光速，f为频率，K为速度系数，ξ为修正系数。修正系数通常取0.970～0.990，对于50-7的电缆，推荐选取0.985（430MHz，高塔用）。速度系数的计算公式为：
K=（ε\(_{r}\)）-1/2 （2）
其中ε\(_{r}\)是内外导体之间绝缘材料的相对介电常数，必须精确到小数点后三位数，这是难点所在。即使同一种型号的电缆，不同厂家的产品，甚至同一厂家不同时期的产品，ε\(_{r}\)值都有能使制作失败的差异。如何获得尽可能精确的ε\(_{r}\)是成败的关键。购买同轴线时，可以要求厂家提供该批产品的详细技术参数。如果没有ε\(_{r}\)，或者没有任何技术资料，可根据公式
ε\(_{r}\)=[Cln（R\(_{2}\)/R\(_{1}\)）]/（2πε\(_{0}\)L） （3）
计算。其中R\(_{1}\)、R\(_{2}\)分别为内导体外径和屏蔽层内径，L为测试长度，C为内外导体间电容，ε\(_{0}\)=8.85×10\(_{-}\)12F/m。测量步骤概括为：
（1）取至少10m长的同轴线，首先剥开一段，精确测量R1、R2（R1至少精确到0.02mm，R2精确到0.05mm）。对于没有铝箔的同轴线，R2等于介质外径。为了准确，应在剥开后立即测量，并多次测量取平均值。如果有镀铝塑料膜，还要考虑膜的厚度。
（2）精确测量屏蔽层未剥开部分的长度L（精确到10mm）。
（3）从剥开一端的内导体和屏蔽层上各引出一根短电线，接入电桥，测量内外导体间的电容（精确到5pF）。若没有电桥，可用质量较好的数字万用表。
（4）将上述数据带入公式3，求得ε\(_{r}\)。得到ε\(_{r}\)以后，即可根据公式1、2计算出每段同轴线的长度。
由于焊接需要一定长度，下料时必须适当延长1～2cm。制作时须保证每段的实际长度相当于计算值。在不短路的前提下，连接距离要尽可能小。
馈线与第一段同轴线交叉相连即可。在不作任何匹配处理的情况下，设计频点的电压驻波比通常为1.5～2.0。只要没有制作错误，在设计频率附近不超过5MHz（70cm波段）的地方就能找到驻波最小点，驻波小于1.2。不论用作接收还是发射，无需匹配就有出色的效果。特别需要时，可以用开路同轴线匹配。在馈电点并联一根长约1/2波长的同轴线，然后在驻波表或场强仪的监测下修剪该线。开始时一次剪1cm，驻波减小或场强增大后相应减小步进，直到驻波最小或场强最大。
如果找不到玻璃钢管，天线亦可装在20～32mm粗的硬PVC管中。两端用橡胶塞封住后再用热熔胶密封。较长的天线，下端应留置通气孔以免夏天高温胀出。
10～12单元（430MHz天线约长3.5m）共轴全向天线的增益容易做到7～9dB（相对于全向天线）。单元数再多下去，制作难度会增大。这种天线旁瓣较小，辐射仰角容易控制。同时，天线的带宽较窄，即使用较粗的同轴线做成，也只能照顾业余频段及其附近，给抗干扰带来方便。共轴全向天线并非都由同轴线做成，常见的还有5/8波长天线阵。为了缩小体积，通常2m波段采用5/8波长共线阵，0.7m则采用本文所述的同轴阵。
（文/刘虎）
