长虹数字高清（CHD）系列彩电维修数据（3）

🏠 首页 《无线电》杂志 2004年 🔗 第8期 🔗 第24页 分类：家电维修 🔗 何金华 🔗

注：①上列各表中凡是注有“↑↓”符号的电压值，均表示该电压上下跳度。②上列各表中数据为GDM-8145型数字万用表测得，电阻；20K；电压：200V挡。

（文/何金华）

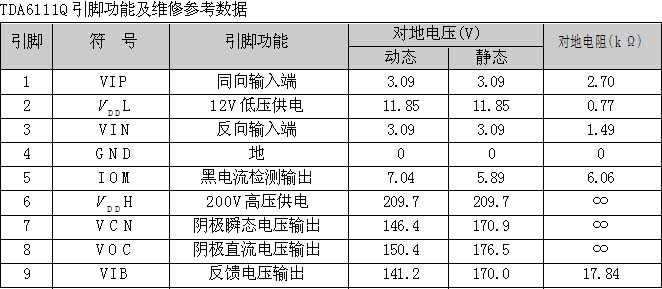

图1
图1 🔍原图 (662×289)

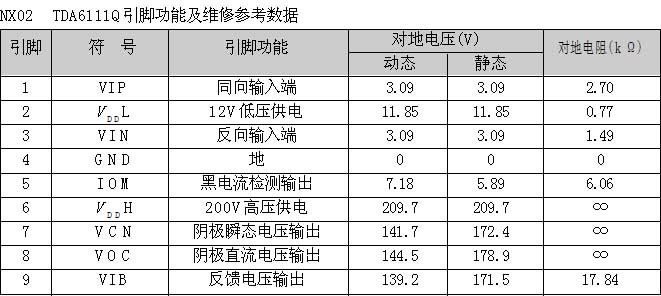

图2
图2 🔍原图 (661×296)

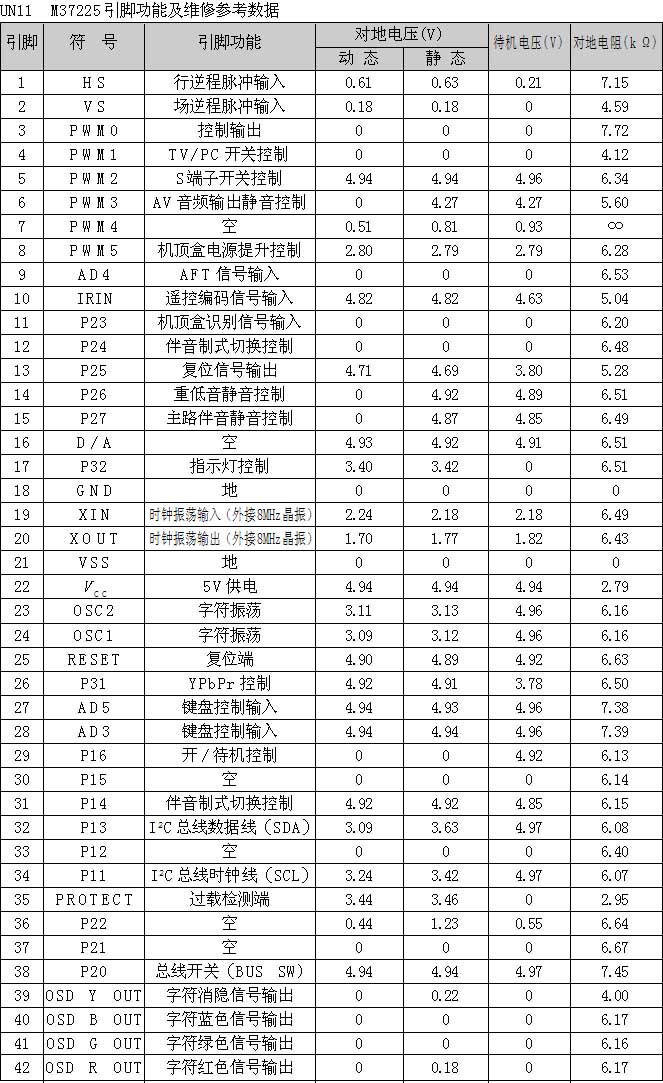

图3
图3 🔍原图 (663×1083)
图4
图4 🔍原图 (665×99)

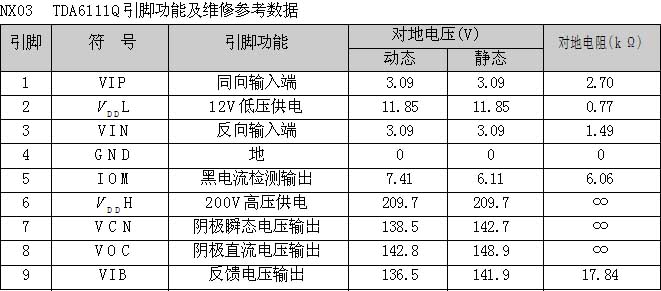

图5
图5 🔍原图 (661×291)

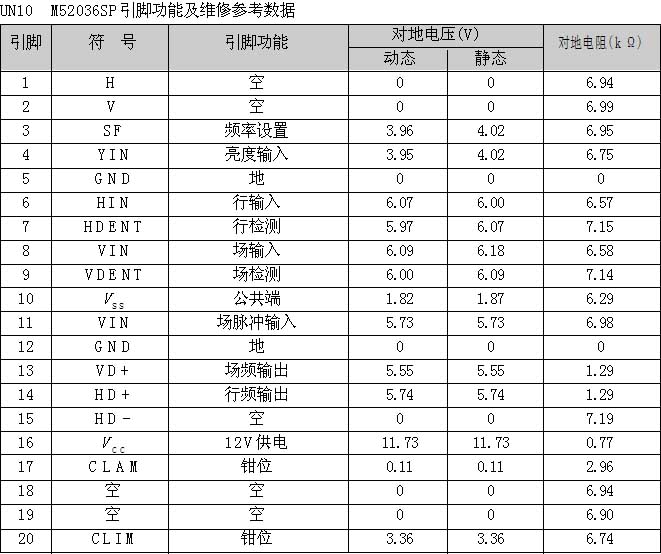

图6
图6 🔍原图 (661×554)

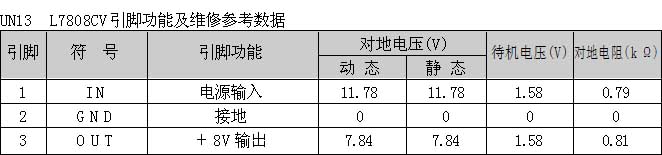

图7
图7 🔍原图 (662×155)
图8
图8 🔍原图 (662×152)
