彩电黑屏故障是指电视机的电源、行场扫描电路工作正常，且显像管的灯丝、各阳极有正常的工作电压，但由于某种原因导致解码集成电路的三基色输出端电位下降或亮度输出端电位上升，使显像管的阴极电位过高而引起屏幕变黑的现象。此故障涉及有解码电路、TV/AV转换电路、公共通道及遥控电路。
1.常见故障特征及检修思路
造成黑屏故障的特点是： 一般有伴音，某些机型有字符显示或关机瞬间荧光屏有亮光。判断故障是否由解码电路工作异常造成的，其方法是： 接收电视信号，观测解码电路的亮度信号或视频信号输入端是否有信号波形，或用万用表电压挡检测其电位在有无信号时是否变化。若输入端有波形或电位有变化，则故障在解码电路，否则故障在前级信号传输电路。造成黑屏的原因是解码电路内部黑电平钳位异常，使三基色或亮度信号输出端的直流电平位移，影响荧光屏亮度。重点查对比度、亮度控制端电压，钳位脉冲或沙堡脉冲输入、钳位电平是否异常。
故障特征：屏幕有字符显示。判断方法：测量解码电路基色信号输出端电压有无明显下降或亮度信号输出端电压有无明显上升，测量解码电路亮度信号或视频信号输入端无信号而视频检波输出端有信号的波形，说明故障在TV/AV转换电路。具体检修方法：用一个0.01μF的瓷片电容，将中频信号视频检波输出端与解码电路亮度信号或视频信号输入端相接，若出现光栅，则检修TV/AV转换电路的集成电子开关及外围元器件，首先查电子开关受遥控信号控制脚的电位是否正常，若异常，说明是遥控控制电路有故障。
（3）遥控控制电路故障
故障特征： 屏幕有字符显示。判断方法：测量微控制器的亮度、对比度控制端电位不随操作改变，微控制器的TV/AV及童锁控制等输出脚控制电平异常，可对集成块外围元件、相应控制信号传输电路的有关元器件进行检查、替换。若元器件无异常，可判断微控制器集成块局部损坏，予以更换或作应急处理。
（4）中频电路故障
故障特征： 屏幕有字符显示，在AV状态下输入视频、音频信号，电视的图像、声音正常，在TV状态下中频视频检波输出端没有输出信号。检修方法：首先测量中放AGC电压及视频输出端电压是否正常，再检查相关引脚外围元器件，若无异常，更换中放集成块。
2.检修实例
（1）凯歌C5405型彩电，开机后黑屏，有字符显示。

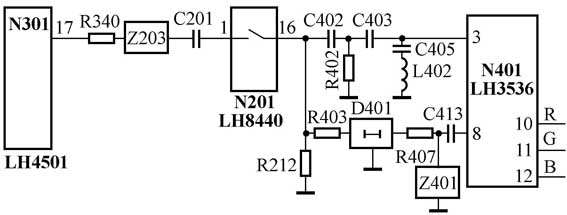

检修过程： 测量解码集成块N401（LH3565）三基色输出端10、11、12脚电压均明显下降2V，而其他各脚电压基本正常。在有、无信号时N401的8脚亮度信号输入端电位无变化，但测量集成块N301（LH4501）的17脚中频视频检波输出端电位，在无信号时约为4V，有信号时为2.6V，说明故障在中放输出与解码电路之间的传输电路（见图1）。经检查，发现陷波器Z401内部短路，将元件换新，故障排除。当副载波陷波器Z401内部短路时，造成亮度信号对地短路，N401的8脚无亮度信号输入，形成黑屏故障。
（2）厦华XT-6698T型彩电，无光栅，有伴音，调节亮度到最大，屏幕只有零星亮点闪动。

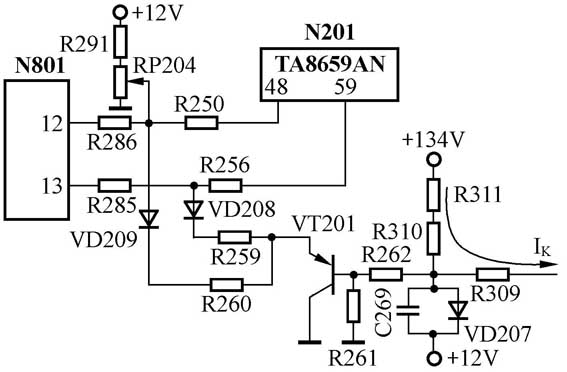

检修过程：经检查，行输出变压器输出的各中、高压正常。测量N201（TA8659AN）亮度通道的54～58脚电位基本正常； 亮度调节端48脚电位为2.8V（正常约为3.3V），随亮度调节略有变化；对比度控制端59脚电位也偏低。检查自动亮度控制电路，如图2所示，在正常情况下，VT201的通断受束电流IK控制，VT201基极电位在3V～8.4V之间变化，处于截止状态。测量三极管VT201发射极电位为0.3V，基极电位为0.2V。取下VT201检查，已经击穿，换上好管，亮度恢复正常。由于VT201的击穿，使N201的48、59脚亮度、对比度控制端电位降低，关闭了N201（TA8659AN）内的亮度通道，产生无光有声的故障。
（3）韶峰SFC54-4型彩电，开机无光栅，无伴音，有字符。
检修过程：开机后，观察到屏幕字符为“AV”字样，估计是彩电工作在AV状态。按“TV/AV”键，屏幕无反应；测量电子开关N705（CD4055）9脚电位（9、10、11脚接在同一点）为6.3V，按动“TV/AV”键时，其电位值不变，测微处理器N702（M50436-560SP）15脚有电平高低变化，说明CPU输出的控制信号正常，故障在控制信号传输电路或电子开关本身。如图3所示，测量VT701基极电位变化正常，而集电极保持高电位不变，焊下VT701检查，其发射结已开路。换上新管，故障排除。当VT701发射结开路时，使电子开关不能工作于TV状态，电视视频信号不能输送到亮度电路，产生了无光或光栅很暗的故障。
（4）三元54SYC-4B型彩电，无光栅，有伴音，调节亮度无反应。
检修过程：检查显像管灯丝亮，各阳极电压正常。考虑该机为飞利浦机芯，调高加速极电压，黑屏上出现一条水平亮线，说明是场扫描电路故障引起的黑屏。检查场输出电路N701（TDA3653）及周围元件，N701外围元件无异常，试换场输出集成块TDA3653后，开机一切正常。当场输出电路停止工作时，沙堡脉冲异常，将导致解码集成块N401（TDA3565）的基色信号输出端10、11、12脚直流电位下降，从而使视放管截止，出现无光栅故障。
小结：
当彩电出现黑屏故障时，应抓住三处关键点的测试，初步判断故障范围：即解码电路的亮度（视频）信号输入端、中放视频检波输出端、中放AGC电压检波端，以区别故障在前级还是后级。对于微处理器控制电路引起的黑屏故障，通过检测解码电路的亮度、对比度、TV/AV转换控制等电位的变化来判断检修。
（文/资春德）
