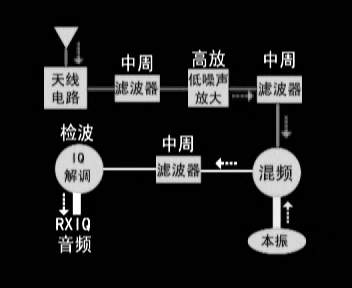

手机是高度集成的高科技产品，但它的基本原理并不难，本期节目的主讲张兴伟总结多年的手机维修经验，根据手机电路和收音机电路有很多相似之处，在节目中对两者的原理框图进行了对比分析，熟悉收音机原理的读者可以很快理解和掌握手机的工作过程、信号流程。和维修其他家电一样，维修手机也应了解必要的基本原理，这样才能更好地分析故障现象，进行故障定位，有的放矢地通过相应的检测找到有故障的部件进行处理。
节目中还选择了几个常见的故障实例，演示了故障的分析过程，无论你是手机维修的初学者，还是已有一定经验的从业人员，都会从中得到启发，有所收获。
基本技能也是维修工作不可或缺的，手机中有很多BGA封装的器件，如何焊接它们是一个难点，需要反复练习，节目详细演示了焊接BGA封装器件的过程和注意事项，赶快去看吧！
节目主要内容如下：
一、概述
二、手机的机械结构
三、手机的电路结构
1.基本构成
2.基带电路
3.射频电路结构
四、故障检修实例
1.不开机故障
2.射频故障
3.其他故障

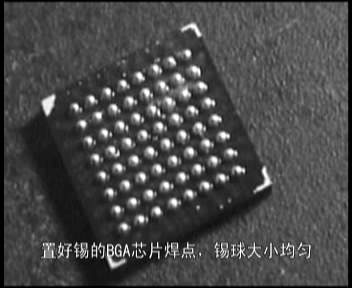

五、BGA封装器件焊接技术
光盘中还附有以下和本期文章相关的内容（须用电脑阅读）：
·用单片机制作两款芯片克隆机源程序、印制板图
·电脑可调温度控制器源程序
·液晶显示程序
·APM50的级联串行控制电路（图）
·Nokia3310接口定义（图）
看光盘考考你
（答案见下期杂志）
一、判断题
1.GSM手机中的13MHz（或26MHz）的信号既用于基带电路，作逻辑时钟信号；又用于射频电路，作频率合成的参考信号。
2.在低电平触发开机的GSM手机中，基带电路输出的开机维持信号是送到开机触发信号线路上的。
3.诺基亚8210及以后的GSM手机基本上都是直接变换的线性接收机。接收机中的混频电路输出的是接收机基带信号RXIQ，RXIQ信号可以用示波器来检测。
4.用频谱分析仪检测到一故障机发射射频信号频谱的顶部非常光滑，说明该机的故障部位应该在TXIQ信号产生、TXIQ信号传输，或是TXIQ调制电路。
5.手机中的实时时钟电路通常都是由一个32.768kHz的晶体与复合电源模块（或中央处理器）内的部分电路构成。如果实时时钟信号不正常，可能导致手机不开机、手机不能进入服务状态等故障。
二、选择题
1.手机无接收，用示波器检查RXIQ信号，发现RXIQ信号正常，接下来应：
A、检查逻辑音频电路；检查时钟信号频率 B、检查功率放大电路 C、检查RXVCO电路 D、检查低噪声放大电路
2.手机无接收，用示波器检查RXVCO的控制信号，发现控制信号的幅度在不断变化，但控制信号中有杂波，说明故障在：
A、VCO组件损坏 B、VCO控制端的通滤波电路
C、VCO的电源有问题 D、频率合成控制信号有问题
3.手机不能进入服务状态，进行手动网络选择能搜索到网络。拨打“112”时手机工作电流变化很小，应着重检查：
A、发射IQ调制电路 B、功率放大器及其控制信号线路
C、RXVCO电路 D、中央处理器电路
4.在GSM手机中，基带电路输出到射频电路的频率合成控制信号通常是：
A、频率合成时钟、频率合成数据 B、频率合成使能
C、频率合成数据、频率合成使能、频率合成时钟
D、频率合成数据、频率合成使能
5.一诺基亚3310手机，用电池不能开机（电池正常），用外接维修电源可开机，应：
A、对故障机进行软件处理
B、检查电池的BSI线路、检查电源模块电路
C、检查中央处理器电路 D、检查电源模块的焊接
上期答案：
一、判断题：1.√2.×3.√4.×
二、填空题：1.标准CMOS设置；BIOS特性设置；高级芯片组设置；电源管理设置；即插即用和PCI总线参数设置；用BIOS默认值自动配置；用SETUP默认值自动配置；外部设备设置；管理者口令设置；使用者口令设置；IDE硬盘参数自动检测；保存设置信息退出；不保存设置信息退出。2.柱面3.金属挡板；凹槽；突出节点；固定螺丝
